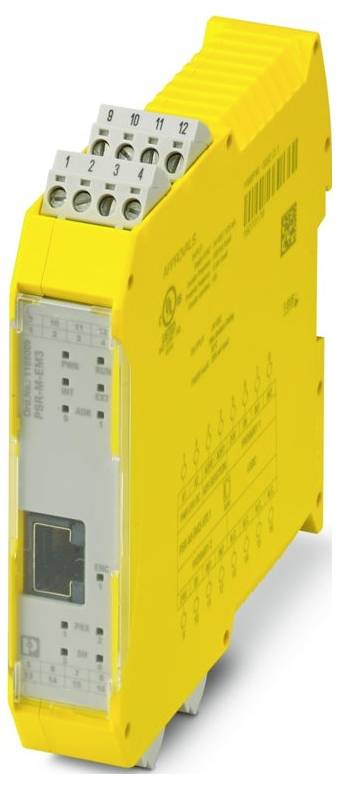

Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 razširitveni modul
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (459,00 € / Kos)
459,00 €
z DDV
Tehnične specifikacije
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 12
- širina 22,61 mm
- Višina 112,58 mm
- Globina: 113,6 mm
- Material ohišja: Neojačan poliamid PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -10 °C ... 55 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, 2 g
- Dolžina odstranjevanja izolacije: 7 mm
- Položaj namestitve: navpično ali vodoravno
- Največja izguba moči pri nominalnih pogojih: 3,22 W (UB = 28,8 V, IN1 = IN2 = 50 mA, UENC = 30 V)
- Razred zaščite: III
- CE: CE
- Priključna tehnologija: Priključna tehnologija
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: tipično 12 mA (na stezo za ZDA)
- Priključek vodnika: Priključek vodnika
- Navodila za montažo: Upoštevajte zmanjšanje nazivne moči
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 95 % (brez kondenzacije)
- Udar: 10 g za Δt = 16 ms (neprekinjen udarec, 1000 udarcev na prostorsko smer)
- Zaščitno vezje: supresorska dioda
- Indikator stanja: 5 x LED (rumena), 1 x LED (zelena), 2 x LED (oranžna)
- Oznaka: A1/A2
- Uporaba: Nadzor hitrosti; Nadzor mirovanja; Nadzor smeri vrtenja
- Dobava: Dobava
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok: 3,5 A (Δt = 1 ms pri Us)
- Indikator delovne napetosti: 1 x LED (zelena)
- Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +20 % (zunanja varovalka, običajno 1 A)
- Nazivni krmilni tok IS: tipično 40 mA
- Časi: Časi
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Osnovna izolacija 4 kV med napajanjem 24 V in vhodi/izhodi do ohišja
- Čas filtra: tipično 20 ms (pri A1 med padci napetosti pri Us)
- Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
- Raven zmogljivosti (PL): e
- Stopnja varnostne integritete (SIL): 3
- Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 95 % (brez kondenzacije)
- Ime vhoda: Vhod kodirnika
- Opis vhoda: HTL; IEC 61131-2 tip 2
- Število vhodov: 1
- Indikator napake: 2 x LED (rdeča)
- Natančnost: 5 % (na podlagi parametrizirane mejne vrednosti)
- Vhodna napetost signala "0": 0 V DC ... 5 V enosmernega toka (NPN); 16 V enosmernega toka ... 28,8 V enosmernega toka (PNP)
- Vhodna napetost signala "1": 16 V DC ... 28,8 V enosmernega toka (NPN); 0 V enosmernega toka ... 5 V enosmernega toka (PNP)
- priključek: da
- Krmiljenje: 1- in 2-kanalno
- Poraba energije v ZDA: tipično 0,96 W
- Varnostni podatki: IEC 61508 - Visoko zahtevno: Varnostni podatki: IEC 61508 - Visoko zahtevno
- Čas ponovnega zagona: min. 5 s (čas zagona); maks. 10 s (čas zagona)
- Vhodni tok, signal "0":< 2 mA (NPN)
- Mejna frekvenca: maks. 300 kHz
- Največja dovoljena skupna upornost voda: 150 Ω
- Zaščita pred kratkim stikom: ne
- Odzivni čas: glejte uporabniški priročnik
- Vmesniki: DIN-letev TBUS za priključitev na glavni modul, vključeno v dobavo; enkoder; bližinsko stikalo
- Nazivno izhodno napetostno območje: 16,7 V DC ... 26,3 V enosmernega toka (ZDA - 2,5 V)
- Sejmi: Sejmi
- Delovni cikel: 55 % ... 95 %
- Širina impulza: najmanj 20 µs
- Digitalno: Napajanje bližinskega stikala (24 V/0 V): Digitalno: Napajanje bližinskega stikala (24 V/0 V)
- Oblika/nivo signala HTL: 11 V... 30 V (delovni cikel sled A, B: 50 % ±15 %, fazni premik sled A, B: 90° ±40°)
- Vrsta izdelka
razširitveni modul
- Maks. število vhodov
3
- Višina
112.58 mm
- Dolžina
113.6 mm
- Širina
22.61 mm
IP20
- Mere
(D x Š x V) 113.6 x 22.61 x 112.58 mm
- Priključitev
vijačni priključek
- Proizv. št. delov
1105009
- Vrsta
PSR-M-EM3-HTL1-SC
- Način montaže (podrobnosti)
montaža nosilne letve
- Globina
113.6 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564052 Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 razširitveni modul
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564052 Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 razširitveni modul
Opis
Varni razširitveni modul za nadzor mirovanja, hitrosti, smeri vrtenja, nadzor 2 osi, bližinsko stikalo NPN/PNP, 1 x HTL dajalnik, vmesnik TBUS, do SIL 3, kat. 4/PL e, vtični vijačni priključek, priložen priključek TBUS
