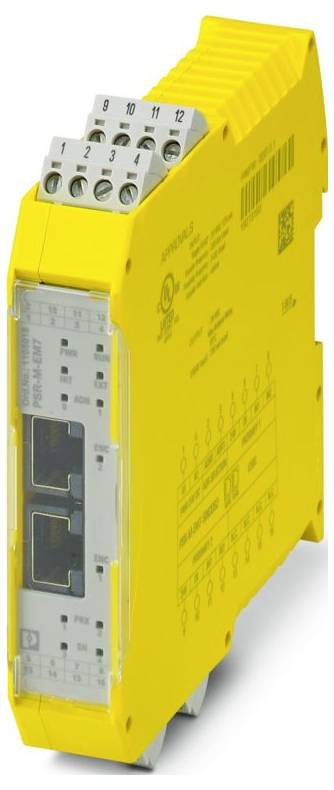

Phoenix Contact PSR-M-EM7-SINCOS2-SC 1105018 razširitveni modul
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (755,00 € / Kos)
755,00 €
z DDV
Tehnične specifikacije
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 12
- širina 22,61 mm
- Višina 112,58 mm
- Globina: 114,5 mm
- Material ohišja: neojačan poliamid PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -10 °C ... 55 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, 2 g
- Dolžina odstranjevanja izolacije: 7 mm
- Položaj namestitve: navpično ali vodoravno
- Največja izguba moči pri nominalnih pogojih: 3,68 W (UB = 28,8 V, IN1 = IN2 = 50 mA)
- Razred zaščite: III
- CE: CE
- Priključna tehnologija: Priključna tehnologija
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: tipično 8 mA (na stezo za ZDA)
- Priključek vodnika: Priključek vodnika
- Navodila za montažo: Upoštevajte zmanjšanje nazivne moči
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 95 % (brez kondenzacije)
- Udar: 10 g za Δt = 16 ms (neprekinjen udarec, 1000 udarcev na prostorsko smer)
- Zaščitno vezje: supresorska dioda
- Indikator stanja: 1 x LED (zelena), 2 x LED (oranžna); 6 x LED (rumena)
- Oznaka: A1/A2
- Uporaba: Nadzor hitrosti; Nadzor mirovanja; Nadzor smeri vrtenja
- Dobava: Dobava
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok: 20 A (Δt = 500 µs pri Us)
- Indikator delovne napetosti: 1 x LED (zelena)
- Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +20 % (zunanja varovalka, običajno 1 A)
- Nazivni krmilni tok IS: tipično 80 mA
- Časi: Časi
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Osnovna izolacija 4 kV med napajanjem 24 V in vhodi/izhodi do ohišja
- Čas filtra: tipično 5 ms (pri A1 med padci napetosti pri Us)
- Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
- Raven zmogljivosti (PL): e
- Stopnja varnostne integritete (SIL): 3
- Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 95 % (brez kondenzacije)
- Poimenovanje vhodov: Vhodi dajalnika
- Opis vhoda: Sin/Cos; Diagnostična funkcija: sin²(x) + cos²(x) = 1
- Število vhodov: 2
- Indikator napake: 2 x LED (rdeča)
- Natančnost: 5 % (na podlagi parametrizirane mejne vrednosti)
- Vhodna napetost signala "0": 0 V DC ... 5 V enosmernega toka (NPN); 16 V enosmernega toka ... 28,8 V enosmernega toka (PNP)
- Vhodna napetost signala "1": 16 V DC ... 28,8 V enosmernega toka (NPN); 0 V enosmernega toka ... 5 V enosmernega toka (PNP)
- priključljiv: da
- Krmiljenje: 1- in 2-kanalno
- Poraba energije v ZDA: tipično 1,92 W
- Varnostni podatki: IEC 61508 - Visoko povpraševanje: Varnostni podatki: IEC 61508 - Visoko povpraševanje
- Čas ponovnega zagona: min. 5 s (čas zagona); maks. 10 s (čas plovbe)
- Vhodni tok, signal "0":< 2 mA (NPN)
- Mejna frekvenca: maks. 500 kHz
- Največja dovoljena skupna upornost voda: 150 Ω
- Zaščita pred kratkim stikom: ne
- Odzivni čas: glejte uporabniški priročnik
- Vmesniki: DIN-letev TBUS za priključitev na glavni modul, vključeno v dobavo; enkoder; bližinsko stikalo
- Nazivno izhodno napetostno območje: 16,7 V DC ... 26,3 V enosmernega toka (ZDA - 2,5 V)
- Sejmi: Sejmi
- Delovni cikel: 55 % ... 95 %
- Širina impulza: najmanj 20 µs
- Vhodna impedanca: 120 Ω (na sled)
- Digitalno: Napajanje bližinskega stikala (24 V/0 V): Digitalno: Napajanje bližinskega stikala (24 V/0 V)
- Oblika/nivo sinusnega/kosinusnega signala: 0,8 VPP ... 1,2 Vpp (odmik: 2,5 V ±20 %, fazni premik sled A, B: 90° ±30°)
- Vrsta izdelka
razširitveni modul
- Maks. število vhodov
4
- Višina
112.58 mm
- Dolžina
114.5 mm
- Širina
22.61 mm
IP20
- Mere
(D x Š x V) 114.5 x 22.61 x 112.58 mm
- Priključitev
vijačni priključek
- Proizv. št. delov
1105018
- Vrsta
PSR-M-EM7-SINCOS2-SC
- Način montaže (podrobnosti)
montaža nosilne letve
- Globina
114.5 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564131 Phoenix Contact PSR-M-EM7-SINCOS2-SC 1105018 razširitveni modul
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564131 Phoenix Contact PSR-M-EM7-SINCOS2-SC 1105018 razširitveni modul
Opis
Varni razširitveni modul za nadzor mirovanja, hitrosti, smeri vrtenja, nadzor 2 osi, bližinsko stikalo NPN/PNP, 2 x sinusni/kosinusni dajalnik, vmesnik TBUS, do SIL 3, kat. 4/PL e, vtični vijačni priključek, priložen priključek TBUS
