Phoenix Contact REL-IR4/LDP-110DC/4X21AU rele 110 V/DC 50 mA 4 menjalo 10 kos Piece

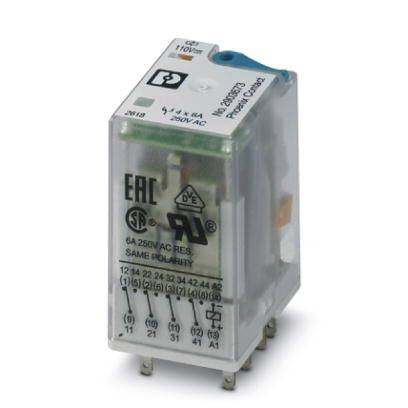

Prosojno relejna naprava s tehničnimi specifikacijami, natisnjenimi nanjo, vključno z električni vrednostmi in certifikacijskimi logotipi.

Slika je simbolična

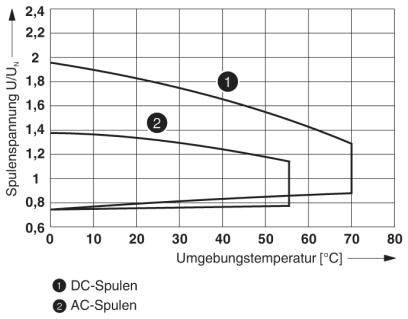

Diagram prikazuje napetost tuljave glede na okoliško temperaturo za enosmerne (DC) in izmenične (AC) tuljave. Napetost enosmernih tuljav upada bolj strmo.

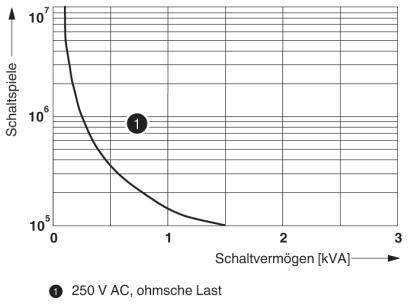

Diagram prikazuje razmerje med stikalno zmogljivostjo (kVA) in številom stikanj pri 250 V AC ohmske obremenitve. Krivulja pada logaritemsko.

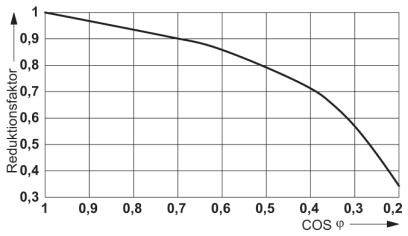

'Diagram prikazuje krivuljo redukcijskega faktorja glede na COS φ. Redukcijski faktor pade z 1 pri COS φ 0,9 na 0,3 pri 0,2.'

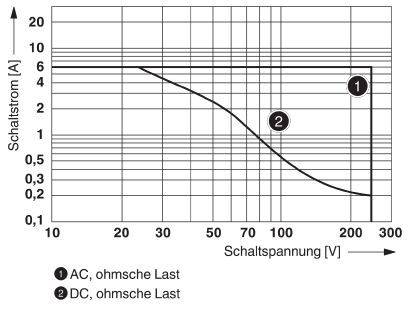

Diagram prikazuje povezavo med krmilno napetostjo [V] in krmilnim tokom [A] za AC in DC, ohmska obremenitev.

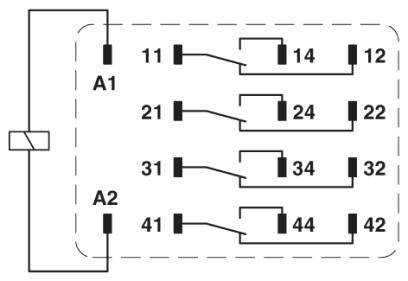

Shematski diagram relejev: A1 in A2 sta vhoda; 11-14, 21-24, 31-34, 41-44 so stikalne povezave; prikazuje električna vezja.

1/6

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

rele

Nazivna napetost tuljave

110 V/DC

Kontakt

4 menjalo

Preklopna napetost (maks.)

30 V/AC

Podatkovni list izdelka (PDF)

Dostava pet, 16.10.

4 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (12,00 € / Kos)

119,99 €

z DDV

Na voljo samo 4 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: RT I
Tipični vhodni tok pri UN: 8 mA
Najmanjša stikalna napetost: 2 V (pri 24 mA)
Najmanjši stikalni tok: 2 mA (24 V DC)
Največji vhodni tok: 50 mA
Največja zmogljivost loma (ohmična obremenitev):
1,2 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Najmanjša stikalna moč: 48 mW
Nazivna impulzna napetost: 2,5 kV
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 2
Kategorija prenapetosti: II

Vrsta embalaže: Piece

Vrsta izdelka: rele

Vrsta: REL-IR4/LDP-110DC/4X21AU

Nazivna napetost tuljave: 110 V/DC

Kontakt: 4 menjalo

Material kontakta: AgNi + trdna pozlata

Preklopna napetost (maks.): 30 V/AC

Preklopni tok maks.: 50 mA

Maks. preklopna moč: 108 W

Priključek: vtični priključek

Izolacijska napetost: 250 V/AC

Čas odziva: 13 ms

Čas padanja: 14 ms

Mehanska življenjska doba: 2x 10⁷operacije

Značilnosti: s testno tipko

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 21.2 mm

Višina: 27.5 mm

Globina: 35.6 mm

Mere: (Š x V x G) 21.2 x 27.5 x 35.6 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225514 Phoenix Contact REL-IR4/LDP-110DC/4X21AU rele 110 V/DC 50 mA 4 menjalo 10 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225514 Phoenix Contact REL-IR4/LDP-110DC/4X21AU rele 110 V/DC 50 mA 4 menjalo 10 kos Piece

Opis

Vtični industrijski releji s priključki za napajanje in dodatnimi oblogami iz trdega zlata, 4 preklopni kontakti, testni gumb, LED dioda, dioda brez koles, mehanski indikator položaja stikala, polarnost A1 +, A2-, napetost tuljave: 110 V DC
