Phoenix Contact REL-IR4/LDP- 12DC/4X21 rele 12 V/DC 6 A 4 menjalo 10 kos Piece

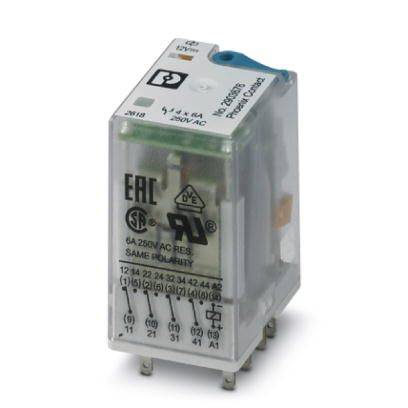

Pravokotno, prosojno rele stikalo za 6A, 250V AC aplikacije, z več priključnimi igli spodaj. Prikazuje različne certifikacijske logotipe.

Slika je simbolična

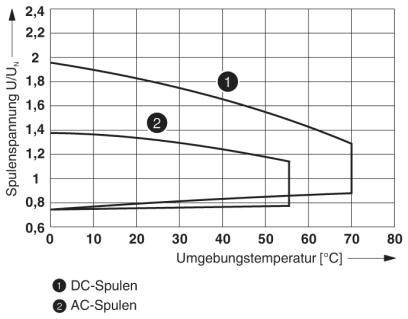

Diagram prikazuje napetost tuljav enosmernih tuljav (1) in izmenične tuljave (2) glede na temperaturo okolja v stopinjah Celzija.

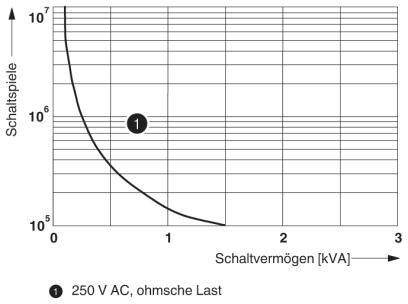

Diagram prikazuje preklopne igre glede na preklopno zmogljivost pri 250 V AC, ohmska obremenitev. Krivulja pada, izrazita točka pri 1 kVA.

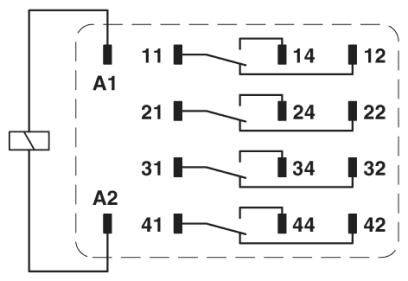

Shematski prikaz stikalne omarice s štirimi vzporednimi stikali, vsako z vhodnimi in izhodnimi povezavami od A1 do A2.

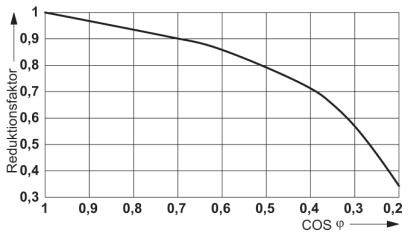

Diagram prikazuje redukcijski faktor glede na COS φ. Krivulja pada z 1 pri COS φ 0,8 na 0,3 pri COS φ 0,2.

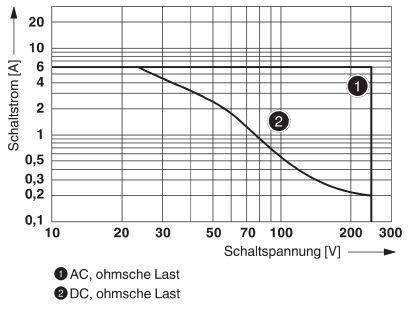

Diagram: Preklopni tok [A] v primerjavi s preklopno napetostjo [V]. Dve krivulji za AC in DC, ohmska obremenitev. AC tok pri višji napetosti upada.

1/6

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

rele

Nazivna napetost tuljave

12 V/DC

Kontakt

4 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

1 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (8,80 € / Kos)

87,99 €

z DDV

Na voljo samo 1 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact REL-IR4/LDP- 12DC/4X21 rele 12 V/DC 6 A 4 menjalo 10 kos Piece

Dodatne informacije

Tehnične specifikacije

Stopnja zaščite: RT I
Tipični vhodni tok pri UN: 78 mA
Najmanjša stikalna napetost: 5 V (pri 24 mA)
Najmanjši stikalni tok: 5 mA (pri 24 V)
Najvišji vhodni tok: 16 A (20 ms. kontakt)
Največja zmogljivost loma (ohmična obremenitev):
144 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Najmanjša stikalna moč: 0,12 W
Nazivna impulzna napetost: 2,5 kV
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 2
Kategorija prenapetosti: II

Vrsta embalaže: Piece

Vrsta izdelka: rele

Vrsta: REL-IR4/LDP- 12DC/4X21

Nazivna napetost tuljave: 12 V/DC

Kontakt: 4 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 6 A

Maks. preklopna moč: 144 W

Priključek: vtični priključek

Izolacijska napetost: 250 V/AC

Čas odziva: 13 ms

Čas padanja: 14 ms

Mehanska življenjska doba: 2x 10⁷operacije

Značilnosti: s testno tipko

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 21.2 mm

Višina: 27.5 mm

Globina: 35.6 mm

Mere: (Š x V x G) 21.2 x 27.5 x 35.6 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 rele 12 V/DC 6 A 4 menjalo 10 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 rele 12 V/DC 6 A 4 menjalo 10 kos Piece

Opis

Vtični industrijski releji s priključki za napajanje in dodatnimi oblogami iz trdega zlata, 4 preklopni kontakti, testna tipka, statusna LED, dioda s prostim kolesom, mehanski indikator položaja stikala, polarnost A1 +, A2-, napetost tuljave: 12 V DC

Besedilo je strojno prevedeno.
