Phoenix Contact REL-IR4/LDP- 12DC/4X21AU rele 12 V/DC 50 mA 4 menjalo 10 kos Piece

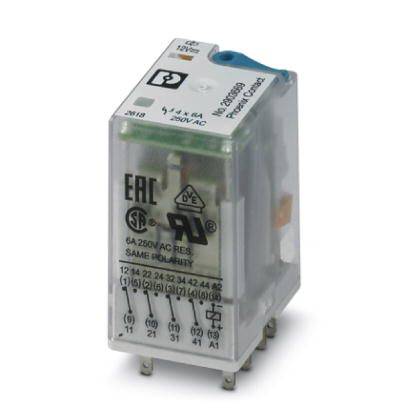

Transparenten elektromehanski rele z natisnjenimi električnimi specifikacijami in certifikacijskimi znaki na sprednji strani.

Slika je simbolična

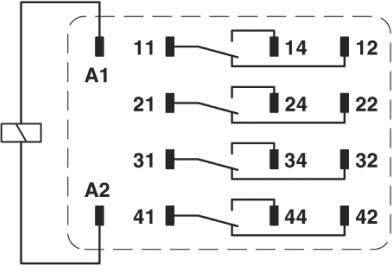

Shematski načrt releja s štirimi zapirnimi kontakti (11-14, 21-24, 31-34, 41-44) in dvema priključkoma za tuljavo (A1, A2).

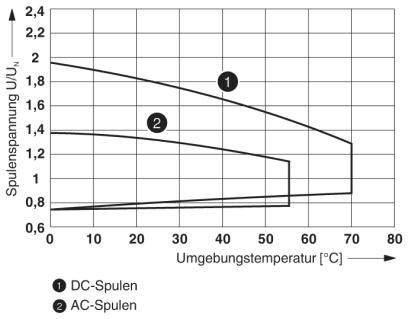

Diagram prikazuje napetost tuljave glede na temperaturo okolja. Dve krivulji: 1) enosmerne tuljave, 2) izmenične tuljave; napetost pada z naraščanjem temperature.

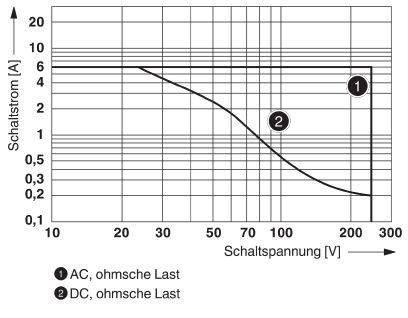

'Diagram prikazuje preklopni tok [A] glede na preklopno napetost [V] za AC (karakteristika 1) in DC, ohmsko breme (karakteristika 2) od 0 do 200 V.'

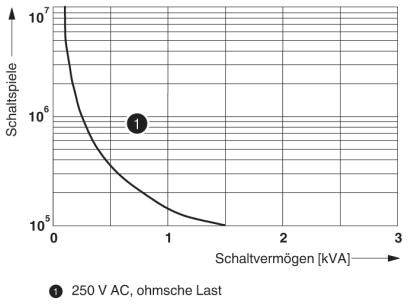

Diagram prikazuje preklopne igre v primerjavi s preklopno zmogljivostjo v kVA pri 250 V AC, ohmska obremenitev. Krivulja z upadajočim trendom od 0 do 3 kVA.

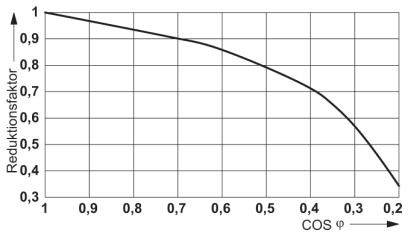

Diagram prikazuje redukcijski faktor glede na COS φ. Krivulja pada z vrednosti 1 pri 0 na 0,5 pri 0,2 COS φ, prikazuje razmerje med učinkovitostjo in faktorjem moči.

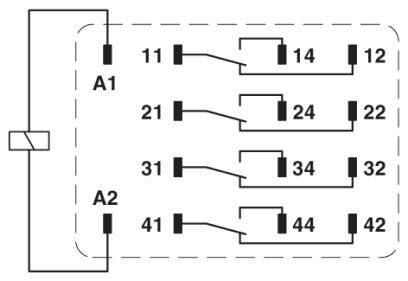

Shematski načrt štiripolarnega releja s priključkoma A1 in A2. Prikazani so štirje preklopniki, vsak z vhodi 11-41 in izhodi 12-42.

1/7

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

rele

Nazivna napetost tuljave

12 V/DC

Kontakt

4 menjalo

Preklopna napetost (maks.)

30 V/AC

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

10 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (11,50 € / Kos)

114,99 €

z DDV

Na voljo samo 10 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU rele 12 V/DC 50 mA 4 menjalo 10 kos Piece

Dodatne informacije

Tehnične specifikacije

Stopnja zaščite: RT I
Tipični vhodni tok pri UN: 78 mA
Najmanjša stikalna napetost: 2 V (pri 24 mA)
Najmanjši stikalni tok: 2 mA (24 V DC)
Največji vhodni tok: 50 mA
Največja zmogljivost loma (ohmična obremenitev):
1,2 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Najmanjša stikalna moč: 48 mW
Nazivna impulzna napetost: 2,5 kV
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 2
Kategorija prenapetosti: II

Vrsta embalaže: Piece

Vrsta izdelka: rele

Vrsta: REL-IR4/LDP- 12DC/4X21AU

Nazivna napetost tuljave: 12 V/DC

Kontakt: 4 menjalo

Material kontakta: AgNi + trdna pozlata

Preklopna napetost (maks.): 30 V/AC

Preklopni tok maks.: 50 mA

Maks. preklopna moč: 108 W

Priključek: vtični priključek

Izolacijska napetost: 250 V/AC

Čas odziva: 13 ms

Čas padanja: 14 ms

Mehanska življenjska doba: 2x 10⁷operacije

Značilnosti: vtični

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 21.2 mm

Višina: 27.5 mm

Globina: 35.6 mm

Mere: (Š x V x G) 21.2 x 27.5 x 35.6 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU rele 12 V/DC 50 mA 4 menjalo 10 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU rele 12 V/DC 50 mA 4 menjalo 10 kos Piece

Opis

Vtični industrijski releji s priključki za napajanje in dodatnimi oblogami iz trdega zlata, 4 preklopni kontakti, testna tipka, statusna LED, dioda s prostim kolesom, mehanski indikator položaja stikala, polarnost A1 +, A2-, napetost tuljave: 12 V DC
