Phoenix Contact REL-IR4/LDP-220DC/4X21AU rele 220 V/DC 50 mA 4 menjalo 10 kos

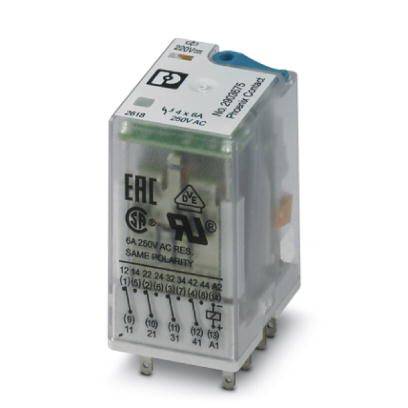

Prozoren elektromehanski rele z oznakami za napetost in tok. Vidni priključki na spodnji strani.

Slika je simbolična

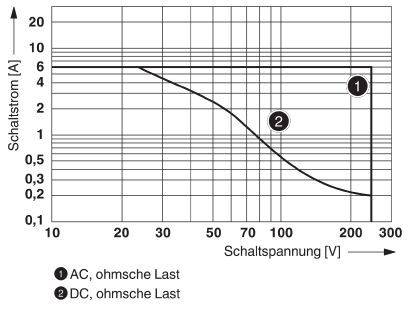

Diagram prikazuje povezavo med stikalnim tokom (A) in stikalno napetostjo (V) za 'AC, ohmska obremenitev' in 'DC, ohmska obremenitev'.

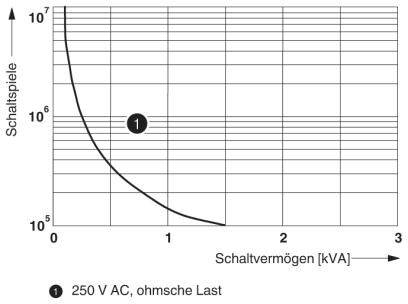

Diagram prikazuje medsebojno odvisnost med stikalno zmogljivostjo (kVA) in številom stikal za 250 V AC, ohmsko breme. Število stikal se zmanjšuje z naraščajočo stikalno zmogljivostjo.

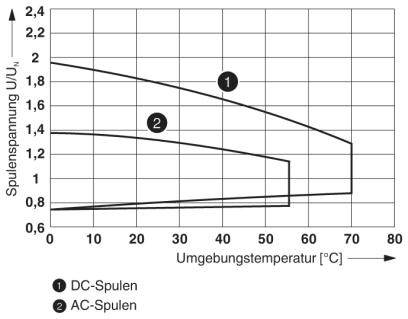

Diagram prikazuje napetost tuljave U/UN glede na temperaturo okolja °C. Dve krivulji: '1 DC-tuljave', '2 AC-tuljave'. Napetost pada z naraščajočo temperaturo.

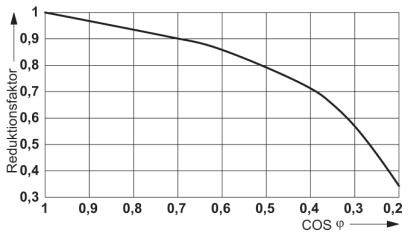

Krivuljni diagram prikazuje razmerje med redukcijskim faktorjem in COS φ. Pada od 1 pri COS φ = 1 do 0,3 pri COS φ = 0,2.

1/5

Slika je simbolična

Vrsta izdelka

rele

Nazivna napetost tuljave

220 V/DC

Kontakt

4 menjalo

Preklopna napetost (maks.)

30 V/AC

Preklopni tok maks.

50 mA

Podatkovni list izdelka (PDF)

Dostava pet, 16.10.

350 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (14,50 € / Kos)

144,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: RT I
Tipični vhodni tok pri UN: 4 mA
Najmanjša stikalna napetost: 2 V (pri 24 mA)
Najmanjši stikalni tok: 2 mA (24 V DC)
Največji vhodni tok: 50 mA
Največja zmogljivost loma (ohmična obremenitev):
1,2 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Najmanjša stikalna moč: 48 mW
Nazivna impulzna napetost: 2,5 kV
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 2
Kategorija prenapetosti: II

Vrsta izdelka: rele

Vrsta: REL-IR4/LDP-220DC/4X21AU

Nazivna napetost tuljave: 220 V/DC

Kontakt: 4 menjalo

Material kontakta: AgNi + trdna pozlata

Preklopna napetost (maks.): 30 V/AC

Preklopni tok maks.: 50 mA

Maks. preklopna moč: 108 W

Priključek: vtični priključek

Izolacijska napetost: 250 V/AC

Čas odziva: 13 ms

Čas padanja: 14 ms

Mehanska življenjska doba: 2x 10⁷operacije

Značilnosti: s testno tipko

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 21.2 mm

Višina: 27.5 mm

Globina: 35.6 mm

Mere: (Š x V x G) 21.2 x 27.5 x 35.6 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225516 Phoenix Contact REL-IR4/LDP-220DC/4X21AU rele 220 V/DC 50 mA 4 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225516 Phoenix Contact REL-IR4/LDP-220DC/4X21AU rele 220 V/DC 50 mA 4 menjalo 10 kos

Opis

Vtični industrijski releji s priključki za napajanje in dodatnimi oblogami iz trdega zlata, 4 preklopni kontakti, testna tipka, statusna LED, dioda brez koles, mehanski indikator položaja stikala, polarnost A1 +, A2-, napetost tuljave: 220 V DC
