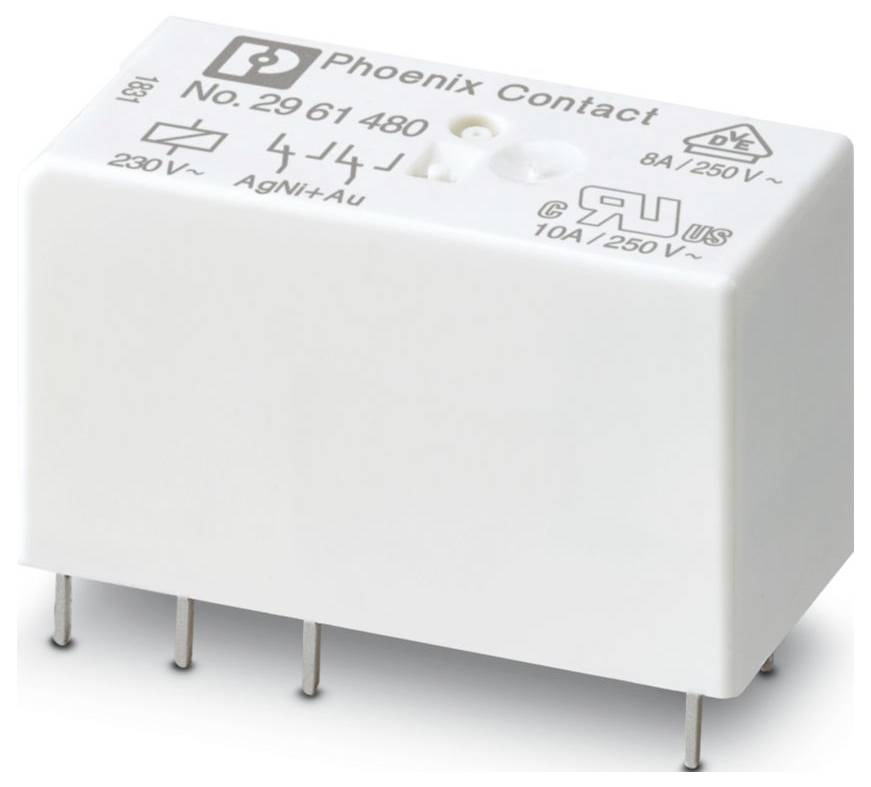

Slika je simbolična
Phoenix Contact REL-MR-230AC/21-21AU miniaturni rele Nazivna napetost: 230 V/AC 2 menjalo 10 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
miniaturni rele
Kontakt
2 menjalo
Nazivna napetost
230 V/AC
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
REL-MR-230AC/21-21AU
Podatkovni list izdelka (PDF)
35 Set (i) - zaloga Nemčija
Število (velikost pakiranja 10 kos)
Skupaj (81,99 € / Kos)
81,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta povezave: Vtična/spajkalna povezava
- širina 12,7 mm
- Višina: 29 mm
- Globina: 15,7 mm
- Barva: bela (RAL 9010)
- Okoljski pogoji: Okoljski pogoji
- Razred zaščite: RT III
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/Predpisi: IEC 60664; EN 50178; EN 61810-1
- Opomba: Naslednje vrednosti veljajo, če je zlata plast poškodovana.
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 3
- Položaj namestitve: poljuben
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 0,69 W
- Način delovanja: 100 % ED
- Vhodno napetostno območje: 179,4 V AC ... 356,5 V AC
- Navodila za sestavljanje: lahko se postavijo drug ob drugem brez razmika (> 70 °C ≥ 2,5 mm)
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 250 V AC/DC
- Največji vklopni tok: 15 A (300 ms)
- Izolacija: Osnovna izolacija
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 15.01.2026
- Nazivna vhodna napetost UN: 230 V AC
- Tipični vhodni tok pri UN: 3 mA (pri 50 Hz); 2,5 mA (pri 60 Hz)
- Konfiguracija kontaktov: 2 preklopna kontakta
- Največji neprekinjeni tok: 8 A
- Preklapljanje: Preklapljanje
- Vsebina kompleta: 2903327 RIF-1-RPT-LV-230AC/2X21AU
- Mehanska življenjska doba: 1 x 10⁷ preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 5 kV AC (50 Hz, 1 min.)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): nepolariziran
- Tipični odzivni čas: 3 ms ... 12 ms (odvisno od faze)
- Upornost tuljave: 32500 Ω ±15 % (pri 20 °C)
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgNi
- Minimalna preklopna napetost: 5 V (pri 10 mA)
- Minimalni preklopni tok: 10 mA (pri 5 V)
- Največja preklopna moč (uporna obremenitev): 190 W (pri 24 V DC); 85 W (pri 48 V DC); 60 W (pri 60 V DC); 44 W (pri 110 V DC); 60 W (pri 220 V DC); 2000 VA (pri 250 V AC)
- Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 2 A (pri 24 V, AC15); 2 A (pri 120 V, AC15); 2 A (pri 250 V, AC15)
- Električna življenjska doba: glej diagram
- Preskusna napetost (kontakt/kontakt): 2,5 kV AC (50 Hz, 1 min.)
- Preskusna napetost (odprt kontakt): 1 kV (50 Hz, 1 min.)
- Omrežna frekvenca: 50/60 Hz
- Tipični čas ponovitve: 2 ms ... 9 ms (odvisno od faze)
- Preklop: ko je zlata plast uničena: Preklop: ko je zlata plast uničena
- Vrsta izdelka
miniaturni rele
- Vrsta
REL-MR-230AC/21-21AU
- Priključek
vtični
spajkalni
- Kontakt
2 menjalo
- Material kontakta
AgNi trdno pozlačen
- Nazivna napetost
230 V/AC
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
2000 VA
- Moč tuljave
0.69 W
- Značilnosti
zatesnjen pred pranjem (rt iii)
RT III
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dolžina
15.7 mm
- Širina
12.7 mm
- Višina
29 mm
- Mere
(D x Š x V) 15.7 x 12.7 x 29 mm
- Vsebina
10 kos
- Globina
15.7 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580442 Phoenix Contact REL-MR-230AC/21-21AU miniaturni rele Nazivna napetost: 230 V/AC 2 menjalo 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580442 Phoenix Contact REL-MR-230AC/21-21AU miniaturni rele Nazivna napetost: 230 V/AC 2 menjalo 10 kos
Opis
Vtični miniaturni močnostni rele, z večplastnim zlatim kontaktom, 2 preklopnima kontaktoma, vhodna napetost 230 V AC
