Phoenix Contact REL-MR-24DC/21-21/ATEX rele 24 V/DC 8 A 2 menjalo 10 kos Piece

Pravokotni, oranžni električni element z več kovinskimi stiki na spodnji strani ter besedilom in simboli na zgornji strani.

Slika je simbolična

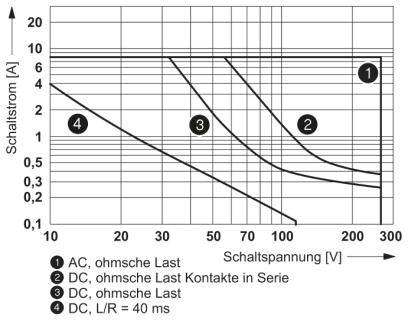

Diagram prikazuje stikalni tok [A] v odvisnosti od stikalne napetosti [V] s štirimi krivuljami: 1) AC, 2) DC kontakti v seriji, 3) DC, 4) DC, L/R = 40 ms.

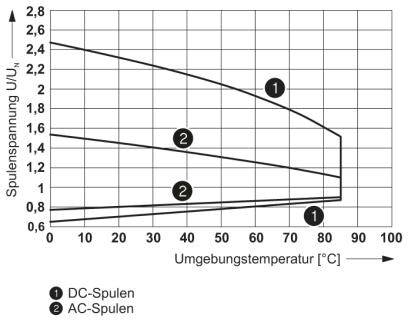

Diagram prikazuje napetost tuljave (U/UN) glede na temperaturo okolja (°C). Linije prikazujejo razlike med enosmernimi (DC) in izmenjeničnimi (AC) tuljavami.

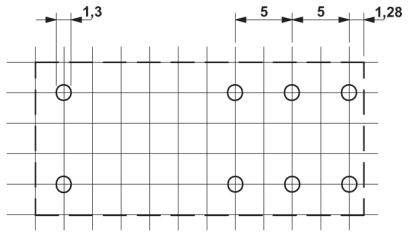

Tehnični tehnični nacrt pravokotne mreže z oznakami. Mere: 1,3, 5, 5 in 1,28. Točke označujejo presečišča v mreži.

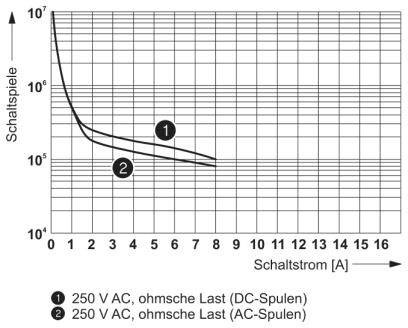

Diagram prikazuje razmerje med preklopnim tokom in številom preklопов za 250 V AC, ohmsko breme. Dve krivulji prikazujeta enosmerne in izmenične tuljave.

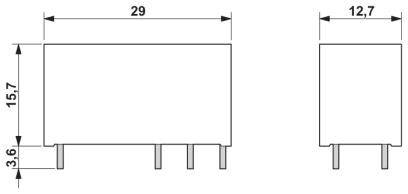

Tehnična risba pravokotne elektronske komponente z merami: 29 mm širina, 15,7 mm višina, 12,7 mm globina in 3,6 mm razmak med priključki.

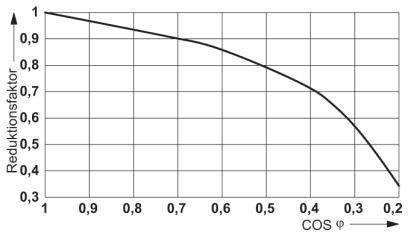

Graf prikazuje povezavo med cos φ in faktorjem redukcije. Krivulja pada z leve zgoraj proti desni spodaj.

1/7

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

rele

Nazivna napetost tuljave

24 V/DC

Kontakt

2 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

28 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (9,40 € / Kos)

93,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: RT III
Tipični vhodni tok pri UN: 17 mA
Najmanjša stikalna napetost: 5 V (pri 10 mA)
Najmanjši stikalni tok: 10 mA (pri 5 V)
Najvišji vhodni tok: 25 A (20 ms)
Največja zmogljivost loma (ohmična obremenitev):
190 W (pri 24 V DC)
60 W (pri 60 V DC)
44 W (pri 110 V DC)
60 W (pri 220 V DC)
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 3
Prenapetostna kategorija: III

Vrsta embalaže: Piece

Vrsta izdelka: rele

Vrsta: REL-MR-24DC/21-21/ATEX

Nazivna napetost tuljave: 24 V/DC

Kontakt: 2 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 8 A

Maks. preklopna moč: 190 W

Priključek: spajkalni

Čas odziva: 7 ms

Čas padanja: 3 ms

Mehanska življenjska doba: 3x 10⁷operacije

Značilnosti: zatesnjen pred pranjem (rt iii)

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 12.7 mm

Višina: 29 mm

Globina: 15.7 mm

Mere: (Š x V x G) 12.7 x 29 x 15.7 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225660 Phoenix Contact REL-MR-24DC/21-21/ATEX rele 24 V/DC 8 A 2 menjalo 10 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225660 Phoenix Contact REL-MR-24DC/21-21/ATEX rele 24 V/DC 8 A 2 menjalo 10 kos Piece

Opis

Vtični miniaturni napajalni rele, RT III zapečaten z napajalnimi kontakti, 2 preklopna kontakta, vhodna napetost: 24 V DC, v povezavi s pripadajočo PLC vtičnico, odobreno v skladu z ATEX / IECEx (cona 2) in razredom Ex-Cone I, Div. drugi
