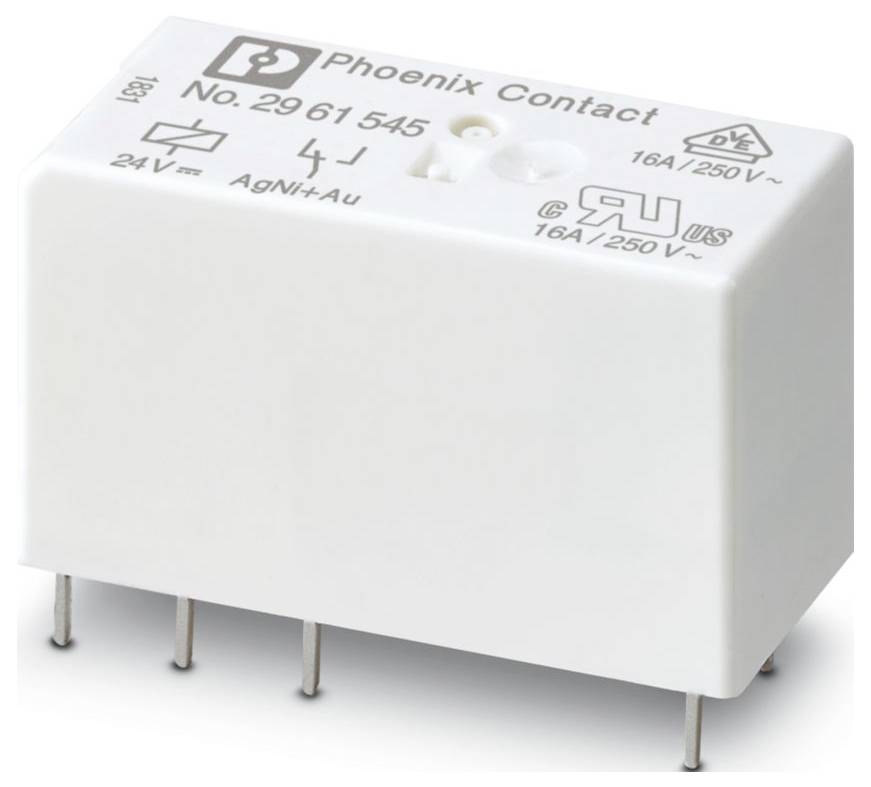

Phoenix Contact REL-MR- 24DC/21HC AU miniaturni rele Nazivna napetost: 24 V/DC 1 menjalo 10 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
miniaturni rele
Kontakt
1 menjalo
Nazivna napetost
24 V/DC
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
REL-MR- 24DC/21HC AU
Podatkovni list izdelka (PDF)
266 Set (i) - zaloga Nemčija
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
46,99 €
3
3% = 1,53 €
45,46 €
5
5% = 2,14 €
44,85 €
10
5% = 2,54 €
44,45 €
25
6% = 3,00 €
43,99 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število (velikost pakiranja 10 kos)
Skupaj (4,70 € / Kos)
46,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta povezave: Vtična/spajkalna povezava
- širina 12,7 mm
- Višina: 29 mm
- Globina: 15,7 mm
- Barva: bela (RAL 9010)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/Predpisi: IEC 60664; EN 50178; EN 61810-1
- Opomba: Naslednje vrednosti veljajo, če je zlata plast poškodovana.
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 3
- Položaj namestitve: poljuben
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 0,41 W
- Način delovanja: 100 % ED
- Vhodno napetostno območje: 15,6 V DC ... 57,6 V enosmernega toka
- Navodila za sestavljanje: lahko se postavi v vrsto brez razmika (> 70 °C ≥ 2,5 mm)
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 250 V AC/DC
- Največji vklopni tok: 15 A (300 ms)
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 05.09.2025
- Nazivna vhodna napetost UN: 24 V DC
- Tipični vhodni tok pri UN: 17 mA
- Konfiguracija kontaktov: 1 preklopni kontakt
- Največji neprekinjeni tok: 16 A
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: 3 x 10⁷ preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 5 kV AC (50 Hz, 1 min., navitje/kontakt)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): nepolariziran
- Tipični odzivni čas: 7 ms
- Tipičen čas ponovitve: 3 ms
- Upornost tuljave: 1440 Ω ±10 % (pri 20 °C)
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgNi
- Minimalna preklopna napetost: 12 V (pri 10 mA)
- Minimalni preklopni tok: 10 mA (pri 12 V)
- Največja preklopna moč (uporna obremenitev): 384 W (pri 24 V DC); 58 W (pri 48 V DC); 48 W (pri 60 V DC); 50 W (pri 110 V DC); 80 W (pri 220 V DC); 4000 VA (pri 250 V AC)
- Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 2 A (pri 24 V, AC15); 2 A (pri 120 V, AC15); 2 A (pri 250 V, AC15)
- Električna življenjska doba: glej diagram
- Preklop: ko je zlata plast uničena: Preklop: ko je zlata plast uničena
- Vrsta izdelka
miniaturni rele
- Vrsta
REL-MR- 24DC/21HC AU
- Priključek
vtični
spajkalni
- Čas odziva
7 ms
- Čas padanja
3 ms
- Kontakt
1 menjalo
- Material kontakta
AgNi trdno pozlačen
- Nazivna napetost
24 V/DC
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
4000 VA
- Moč tuljave
0.41 W
- Značilnosti
vtični
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dolžina
15.7 mm
- Širina
12.7 mm
- Višina
29 mm
- Mere
(D x Š x V) 15.7 x 12.7 x 29 mm
- Vsebina
10 kos
- Globina
15.7 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580348 Phoenix Contact REL-MR- 24DC/21HC AU miniaturni rele Nazivna napetost: 24 V/DC 1 menjalo 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580348 Phoenix Contact REL-MR- 24DC/21HC AU miniaturni rele Nazivna napetost: 24 V/DC 1 menjalo 10 kos
Opis
Vtični miniaturni močnostni rele z večplastnim zlatim kontaktom za visoke trajne tokove, 1 preklopni kontakt, vhodna napetost 24 V DC
