Phoenix Contact REL-MR-BL-24DC/21-21/MS rele 24 V/DC 8 A 2 menjalo 10 kos Piece

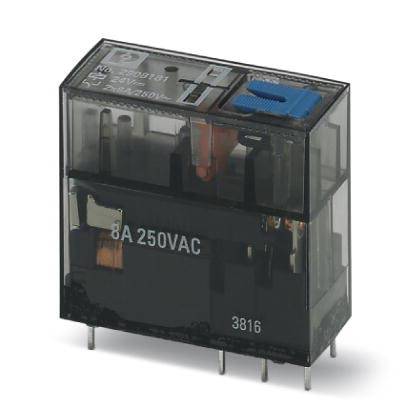

Rele s prozornim ohišjem, ki prikazuje kontakte in tuljav sistem. Oznaka: '8A 250VAC', predstavlja električne parametre.

Slika je simbolična

Shematski načrt kontaktorja s priključki tuljave A1, A2 in stikalnimi kontakti 11, 12, 14, 21, 22, 24. Namenjen je krmiljenju električnih obremenitev.

Diagram prikazuje redukcijski faktor glede na COS φ. Krivulja pada z 1 pri COS φ = 0 na približno 0,3 pri COS φ = 0,2.

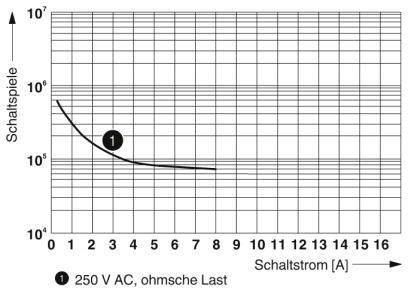

Diagram prikazuje razmerje med preklopnim tokom (A) in preklopnimi koraki pri 250 V AC. Krivulja pada z leve proti desni.

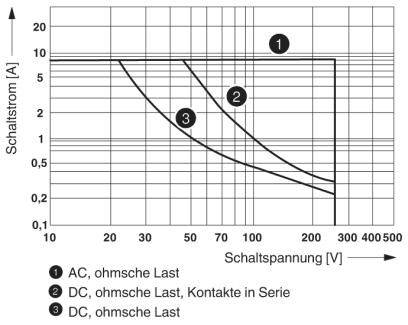

Diagram prikazuje preklopne krivulje za AC in DC pri 10 A do 500 V. Krivulja 1: AC, ohmska obremenitev. Krivulja 2: DC, kontakti v seriji. Krivulja 3: DC, ohmska obremenitev.

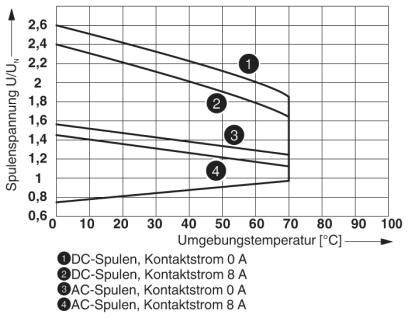

Diagram prikazuje napetost tuljave U/U<sub>N</sub> glede na temperaturo okolja za DC- in AC-tuljave z različnimi kontaktnimi tokovi.

Shematski načrt relejev z tuljavo na A1 in A2 ter stikalnimi kontakti 11/12/14 in 21/22/24. Prikazani so preklopni stanji.

1/7

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

rele

Nazivna napetost tuljave

24 V/DC

Kontakt

2 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Podatkovni list izdelka (PDF)

Dostava čet, 24.9.

1 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (5,40 € / Kos)

53,99 €

z DDV

Na voljo samo 1 Set (i) - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: RT II
Tipični vhodni tok pri UN: 17 mA
Najmanjša stikalna napetost: 12 V (pri 10 mA)
Najmanjši vklopni tok: 10 mA (pri 12 V)
Najvišji vhodni tok: 16 A (20 ms)
Največja zmogljivost loma (ohmična obremenitev):
192 W (pri 24 V DC)
42 W (pri 60 V DC)
55 W (pri 110 V DC)
66 W (pri 220 V DC)
Stopnja onesnaženosti: 2
Prenapetostna kategorija: III

Vrsta embalaže: Piece

Vrsta izdelka: rele

Vrsta: REL-MR-BL-24DC/21-21/MS

Nazivna napetost tuljave: 24 V/DC

Kontakt: 2 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 8 A

Maks. preklopna moč: 192 W

Priključek: spajkalni

Izolacijska napetost: 250 V/AC

Čas odziva: 9 ms

Čas padanja: 6 ms

Mehanska življenjska doba: 5x 10⁶operacije

Značilnosti: s testno tipko

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 13 mm

Višina: 29 mm

Globina: 25.5 mm

Mere: (Š x V x G) 13 x 29 x 25.5 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS rele 24 V/DC 8 A 2 menjalo 10 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS rele 24 V/DC 8 A 2 menjalo 10 kos Piece

Opis

Vtični miniaturni rele s priključkom za napajanje, 2 preklopna kontakta, preskusni gumb, mehanski indikator položaja stikala, polarnost: nepopolna, vhodna napetost: 24 V DC

Besedilo je strojno prevedeno.
