Domov
Elektromehanika Releji Print releji

Phoenix Contact REL-OR3/LDP-12DC/3X21 rele 12 V/DC 10 A 3 menjalo 50 kos Piece

Ean:
Koda proizvajalca:
Št. izdelka:

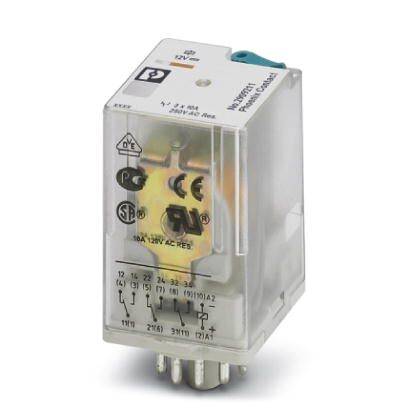

Prosojno električno releje z različnimi tehničnimi simboli in oznakami na površini, ki prikazuje specifikacije modela in napetosti.
Slika je simbolična
Prosojno električno releje z različnimi tehničnimi simboli in oznakami na površini, ki prikazuje specifikacije modela in napetosti.

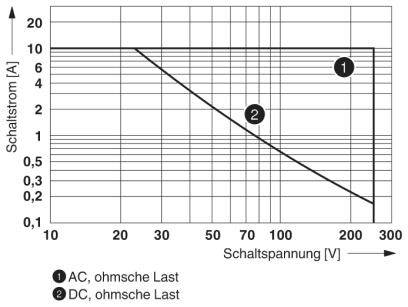

Diagram prikazuje preklopni tok (A) v primerjavi s preklopno napetostjo (V). Dve krivulji: '1' za AC obremenitve, '2' za DC obremenitve. Osi označene, 0-300 V, 0-20 A.
Graf prikazuje krivuljo redukcijskega faktorja (0,3 do 1) glede na COS φ (0 do 1), padajoče od 1 pri 0 do 0,3 pri 1, linearno padanje.

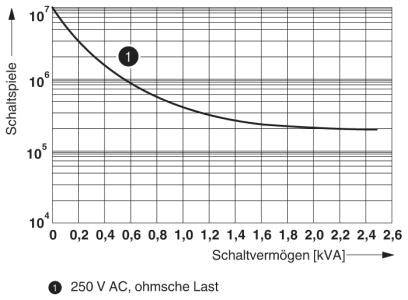

Diagram prikazuje log-log graf števila preklopov glede na preklopno zmogljivost v kVA, z eno krivuljo za '250 V AC, ohmska obremenitev'.

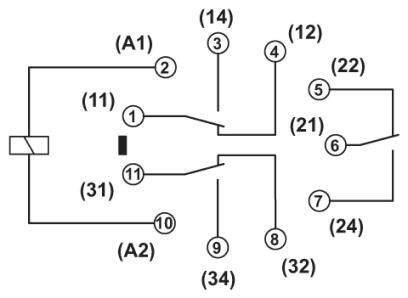

Električna shema elektromagnetnega releja s kontakti (11), (14) in (21). Prikazuje priključke in stanje stikala.

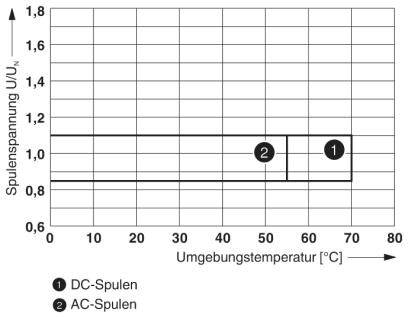

Diagram prikazuje napetost tuljave (U/UN) glede na okoliško temperaturo (°C). Krivulja 1: enosmerne tuljave stabilne do 65°C. Krivulja 2: izmenične tuljave stabilne do 60°C.
1/6
Slika je simbolična
Vrsta embalaže
Piece
Vrsta izdelka
rele
Nazivna napetost tuljave
12 V/DC
Kontakt
3 menjalo
Preklopna napetost (maks.)
250 V/DC
Podatkovni list izdelka (PDF)
European union
Phoenix Contact
Dostava pet, 16.10.

124 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
725,00 €
3
2% = 17,69 €
707,31 €
5
3% = 24,72 €
700,28 €
10
4% = 29,43 €
695,57 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €

Število (velikost pakiranja 50 kos)

Skupaj (14,50 € / Kos)
725,00 €
z DDV
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine
  • Tehnične specifikacije
  • Različice
  • Dokumenti in prenosi
  • Opis
  • Pogosto kupljeno skupaj

Tehnične specifikacije

  • Stopnja zaščite: RT I
  • Tipični vhodni tok pri UN: 112 mA
  • Najmanjša stikalna napetost: 10 V (pri 24 mA)
  • Najmanjši stikalni tok: 10 mA (pri 24 V)
  • Najvišji vhodni tok: 30 A (20 ms. kontakt)
  • Največja zmogljivost loma (ohmična obremenitev):
  • 240 W (pri 24 V DC)
  • 108 W (pri 60 V DC)
  • 52 W (pri 110 V DC)
  • 48 W (pri 220 V DC)
  • Nazivna impulzna napetost: 4 kV
  • Izolacija: osnovna izolacija
  • Stopnja onesnaženosti: 3
  • Prenapetostna kategorija: III
Vrsta embalaže

Piece

Vrsta izdelka

rele

Vrsta

REL-OR3/LDP-12DC/3X21

Nazivna napetost tuljave

12 V/DC

Kontakt

3 menjalo

Material kontakta

AgNi

Preklopna napetost (maks.)

250 V/DC

Preklopni tok maks.

10 A

Maks. preklopna moč

240 W

Priključek

vtični priključek

Izolacijska napetost

250 V/AC

Čas odziva

18 ms

Čas padanja

20 ms

Mehanska življenjska doba

2x 107operacije

Značilnosti

s testno tipko

Min. temperatura

-40 °C

Maks. temperatura

+70 °C

Širina

35 mm

Višina

35 mm

Globina

54.4 mm

Mere

(Š x V x G) 35 x 35 x 54.4 mm

Vsebina

50 kos

Skladnost z RoHS

Ja

UKCA

da

Različice(Cene izdelkov vključujejo DDV.)

Priključek
Preklopna napetost (maks.)
Preklopni tok maks.
Kontakt
Nazivna napetost tuljave

Phoenix Contact REL-IR2/LDP- 12DC/2X21 rele 12 V/DC 12 A 2 menjalo 10 kos
Phoenix Contact REL-IR2/LDP- 12DC/2X21 rele 12 V/DC 12 A 2 menjalo 10 kos

2225500


vtični priključek
250 V DC/AC
12 A
2 menjalo
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 rele 24 V/DC 12 A 2 menjalo 10 kos Piece
Phoenix Contact REL-IR2/LDP- 24DC/2X21 rele 24 V/DC 12 A 2 menjalo 10 kos Piece

2225501


vtični priključek
250 V DC/AC
12 A
2 menjalo
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 rele 48 V/DC 12 A 2 menjalo 10 kos
Phoenix Contact REL-IR2/LDP- 48DC/2X21 rele 48 V/DC 12 A 2 menjalo 10 kos

2225502


vtični priključek
250 V DC/AC
12 A
2 menjalo
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 rele 60 V/DC 12 A 2 menjalo 10 kos Piece
Phoenix Contact REL-IR2/LDP- 60DC/2X21 rele 60 V/DC 12 A 2 menjalo 10 kos Piece

2225503


vtični priključek
250 V DC/AC
12 A
2 menjalo
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 rele 110 V/DC 12 A 2 menjalo 10 kos Piece
Phoenix Contact REL-IR2/LDP-110DC/2X21 rele 110 V/DC 12 A 2 menjalo 10 kos Piece

2225504


vtični priključek
250 V DC/AC
12 A
2 menjalo
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 rele 125 V/DC 12 A 2 menjalo 10 kos Piece
Phoenix Contact REL-IR2/LDP-125DC/2X21 rele 125 V/DC 12 A 2 menjalo 10 kos Piece

2225505


vtični priključek
250 V DC/AC
12 A
2 menjalo
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 rele 24 V/AC 12 A 2 menjalo 10 kos Piece
Phoenix Contact REL-IR2/L- 24AC/2X21 rele 24 V/AC 12 A 2 menjalo 10 kos Piece

2225507


vtični priključek
250 V DC/AC
12 A
2 menjalo
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 rele 120 V/AC 12 A 2 menjalo 10 kos Piece
Phoenix Contact REL-IR2/L-120AC/2X21 rele 120 V/AC 12 A 2 menjalo 10 kos Piece

2225508


vtični priključek
250 V DC/AC
12 A
2 menjalo
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 rele 230 V/AC 12 A 2 menjalo 10 kos Piece
Phoenix Contact REL-IR2/L-230AC/2X21 rele 230 V/AC 12 A 2 menjalo 10 kos Piece

2225509


vtični priključek
250 V DC/AC
12 A
2 menjalo
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU rele 12 V/DC 50 mA 4 menjalo 10 kos Piece
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU rele 12 V/DC 50 mA 4 menjalo 10 kos Piece

2225510


vtični priključek
30 V/AC
50 mA
4 menjalo
12 V/DC

Dokumenti in prenosi

Tehnični podatki

European union

Tehnični podatki 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 rele 12 V/DC 10 A 3 menjalo 50 kos Piece

Tehnični podatki 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 rele 12 V/DC 10 A 3 menjalo 50 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 rele 12 V/DC 10 A 3 menjalo 50 kos Piece

Opis

Vtični oktalni releji s priključki za napajanje, 3 preklopni kontakti, testna tipka, dioda brez koles, mehanski indikator položaja stikala, polarnost A1 +, A2-, vhodna napetost: 12 V DC

Besedilo je strojno prevedeno.

Opis

Vtični oktalni releji s priključki za napajanje, 3 preklopni kontakti, testna tipka, dioda brez koles, mehanski indikator položaja stikala, polarnost A1 +, A2-, vhodna napetost: 12 V DC

Besedilo je strojno prevedeno.
