Phoenix Contact REL-OR3/LDP-220DC/3X21 rele 220 V/DC 10 A 3 menjalo 1 kos Piece

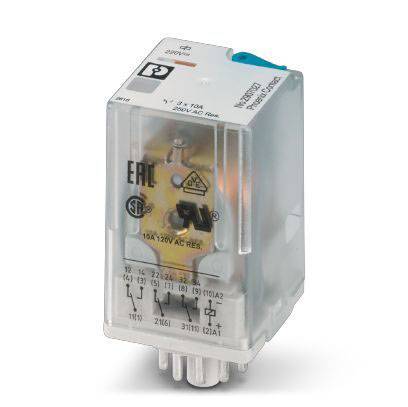

Prosojen rele z vidnimi stikalnimi kontakti in tehničnimi simboli. Primeren za 10A/120V AC. Certificiran po EAC in UL standardih.

Slika je simbolična

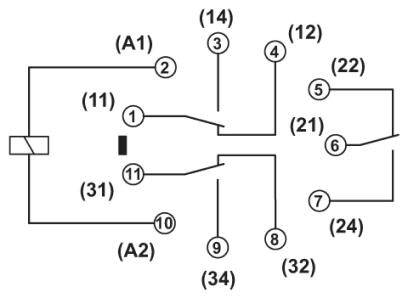

Električni shematski simbol s stikali in priključki, oštevilčenimi od (1) do (34), prikazuje povezave in smer toka.

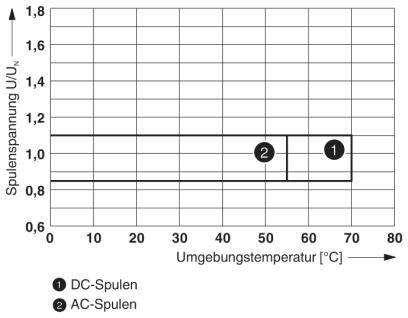

'Diagram napetosti tuljave U/UN glede na okoliško temperaturo v stopinjah Celzija za enosmerne (1) in izmenične tuljave (2). Izmenične tuljave stabilne do 55°C, enosmerne tuljave do 70°C.'

1/3

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

rele

Nazivna napetost tuljave

220 V/DC

Kontakt

3 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

109 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (18,99 € / Kos)

18,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact REL-OR3/LDP-220DC/3X21 rele 220 V/DC 10 A 3 menjalo 1 kos Piece

Dodatne informacije

Tehnične specifikacije

Stopnja zaščite: RT I
Tipični vhodni tok pri UN: 8 mA
Najmanjša stikalna napetost: 10 V (pri 24 mA)
Najmanjši stikalni tok: 10 mA (pri 24 V)
Najvišji vhodni tok: 30 A (20 ms. kontakt)
Največja zmogljivost loma (ohmična obremenitev):
240 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Najmanjša stikalna moč: 0,24 W
Nazivna impulzna napetost: 4 kV
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 3
Prenapetostna kategorija: III

Vrsta embalaže: Piece

Vrsta izdelka: rele

Vrsta: REL-OR3/LDP-220DC/3X21

Nazivna napetost tuljave: 220 V/DC

Odzivna napetost (min.): 132 V/DC

Delovna napetost (maks.): 176 V/DC

Kontakt: 3 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 10 A

Maks. preklopna moč: 240 W

Priključek: vtični priključek

Izolacijska napetost: 250 V/AC

Čas odziva: 18 ms

Čas padanja: 7 ms

Mehanska življenjska doba: 1x 10⁷operacije

Značilnosti: vtični

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 35 mm

Višina: 35 mm

Globina: 54.4 mm

Mere: (Š x V x G) 35 x 35 x 54.4 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 rele 220 V/DC 10 A 3 menjalo 1 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 rele 220 V/DC 10 A 3 menjalo 1 kos Piece

Opis

Vtični oktalni rele s priključki za napajanje, 3 preklopni kontakti, testna tipka, indikator položaja mehanskega stikala, napetost tuljave: 220 V DC, odzivna napetost pri 23 ° C brez predhodnega vzbujanja ≥ 60% ...  80% nazivne napetosti (≥ 132 V DC ... ≤ 176 V DC)
