Phoenix Contact REL-OR3/LDP-24DC/3X21 rele 24 V/DC 10 A 3 menjalo 10 kos

Prosojno relejevsko stikalo z natisom, primerno za 120V AC, prikazuje notranje komponente in zagotavlja informacije o električnem toku.

Slika je simbolična

Shematski simbol trifazne krmilne kontaktorske naprave s priključki in številčenjem. Prikazuje tok električne energije in mesta povezav.

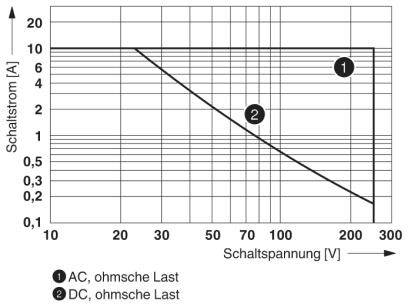

Diagram prikazuje preklopni tok v odvisnosti od preklopne napetosti. Linija prikazuje upad preklopnega toka pri naraščajoči napetosti. Oznake za AC, ohmsko breme in DC, ohmsko breme.

Diagram prikazuje odnos med redukcijskim faktorjem (0,3 do 1) in COS φ (0,2 do 1). Faktor pada z naraščajočim COS φ.

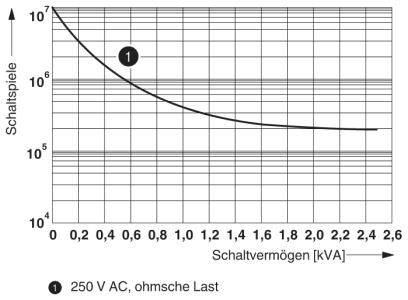

Diagram prikazuje razmerje med preklopi in močjo preklapljanja v kVA za ohmsko breme pri 250 V AC.

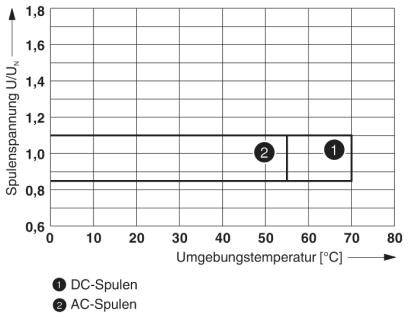

Diagram prikazuje napetost tuljave (U/UN) glede na temperaturo okolja (°C). Dve črti: DC tuljave konstantni pri 1 med 0-70°C, AC tuljave konstantni pri 1 med 0-55°C.

Diagram električnega stikala z oznakami (A1), (A2), (11), (21) in drugimi priključki. Prikazuje notranje povezave.

1/7

Slika je simbolična

Vrsta izdelka

rele

Nazivna napetost tuljave

24 V/DC

Kontakt

3 menjalo

Preklopna napetost (maks.)

250 V/DC

Preklopni tok maks.

10 A

Podatkovni list izdelka (PDF)

Dostava tor, 29.9.

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (14,00 € / Kos)

139,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact REL-OR3/LDP-24DC/3X21 rele 24 V/DC 10 A 3 menjalo 10 kos

Dodatne informacije

Tehnične specifikacije

Stopnja zaščite: RT I
Tipični vhodni tok pri UN: 60 mA
Najmanjša stikalna napetost: 10 V (pri 24 mA)
Najmanjši stikalni tok: 10 mA (pri 24 V)
Najvišji vhodni tok: 30 A (20 ms. kontakt)
Največja zmogljivost loma (ohmična obremenitev):
240 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Nazivna impulzna napetost: 4 kV
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 3
Prenapetostna kategorija: III

Vrsta izdelka: rele

Vrsta: REL-OR3/LDP-24DC/3X21

Nazivna napetost tuljave: 24 V/DC

Kontakt: 3 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V/DC

Preklopni tok maks.: 10 A

Maks. preklopna moč: 240 W

Priključek: vtični priključek

Izolacijska napetost: 250 V/AC

Čas odziva: 18 ms

Čas padanja: 20 ms

Mehanska življenjska doba: 2x 10⁷operacije

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 35 mm

Višina: 35 mm

Globina: 54.4 mm

Mere: (Š x V x G) 35 x 35 x 54.4 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225529 Phoenix Contact REL-OR3/LDP-24DC/3X21 rele 24 V/DC 10 A 3 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225529 Phoenix Contact REL-OR3/LDP-24DC/3X21 rele 24 V/DC 10 A 3 menjalo 10 kos

Opis

Vtični oktalni releji z napajalnimi kontakti, 3 preklopni kontakti, testna tipka, dioda brez koles, mehanski indikator položaja stikala, polarnost A1 +, A2-, vhodna napetost: 24 V DC
