Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo Pi

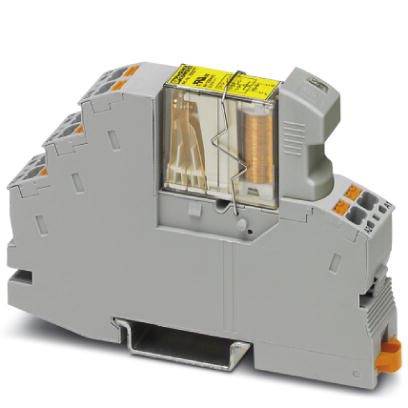

Sivo releovno enoto s prosojnimi pokrovi in kovinskimi komponentami, primerno za industrijske krmilne sisteme.

Slika je simbolična

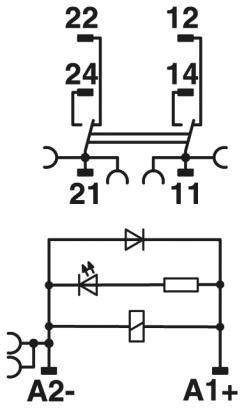

'Električna shema: Zgoraj, dvojni stikalni element s kontakti 11, 12, 21, 22, 14, 24. Spodaj, električno vezje z diodami in upornikom.'

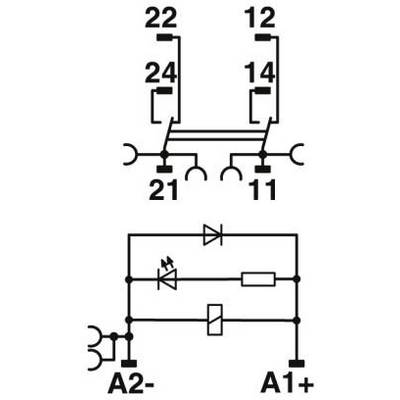

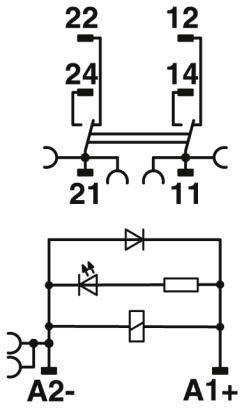

'Diagram električnega releja: Zgoraj priključki 22, 24, 12, 14; spodaj A2-, A1+. Vmes postavljene diode in upor.'

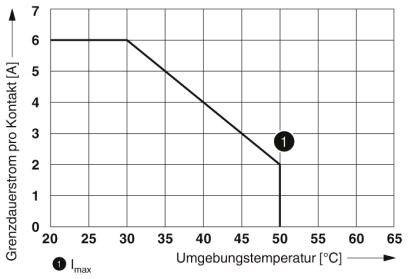

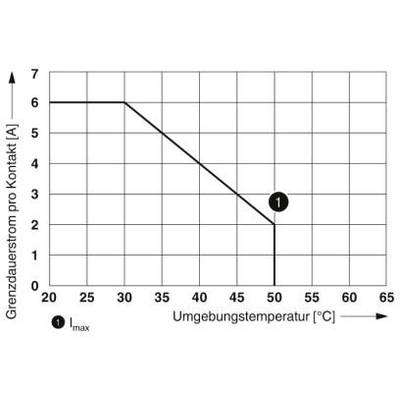

Diagram prikazuje mejni trajni tok po kontaktu glede na temperaturo okolja. Od 50 °C naprej linearno pada na 6 A.

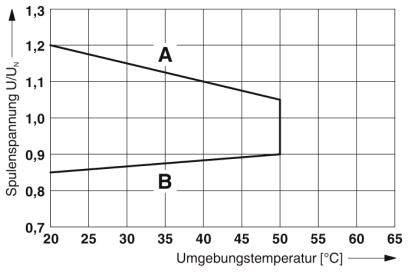

Diagram prikazuje napetost tuljave U/UN glede na temperaturo okolja (20-65°C). Linija A se začne pri 1,2 in pada; linija B narašča od 0,9.

1/5

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

relejni modul

Kontakt

2 menjalo

Nazivna napetost

24 V/DC

Preklopna napetost (maks.)

250 V DC/AC

Podatkovni list izdelka (PDF)

Hitra dostava pon, 5.10.

43 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (47,99 € / Kos)

47,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izguba moči pri nominalnem stanju: 0,72 W
Največja stikalna napetost: 250 V AC / DC
Najmanjša stikalna napetost: 15 V AC / DC
Najmanjši stikalni tok: 10 mA
Največji vhodni tok: 6 A
Največja zmogljivost loma (ohmična obremenitev):
144 W (pri 24 V DC)
288 W (pri 48 V DC)
88 W (pri 110 V DC)
110 W (pri 220 V DC)
1500 VA (pri 250 V AC)
Preklapljanje zmogljivosti:
2 A (pri 24 V, DC13)
3 A (pri 230 V, AC15)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko dodate brez razmika
Dolžina traku: 8 mm
Prerez prevodnika je tog: 0,14 mm² ... 1,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 1,5 mm²
Presek prevodnika AWG: 26 ... 16 (togo)
Nazivna napetost izolacije: 250 V
Nazivna impulzna napetost: 6 kV
Izolacija: varna ločitev
Prenapetostna kategorija: III

Vrsta embalaže: Piece

Vrsta izdelka: relejni modul

Vrsta: RIF-1-RPT-LDP-24DC/2X21/FG

Priključek: Push-In sponka

Barva: večbarvna

Delovna napetost (maks.): 24 V/DC

Čas odziva: 10 ms

Čas padanja: 10 ms

Kontakt: 2 menjalo

Material kontakta: AgNi

Nazivna napetost: 24 V/DC

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 6 A

Maks. preklopna moč: 1500 VA

Mehanska življenjska doba: 10⁷operacije

Moč tuljave: 0.72 W

Značilnosti: z LED

: IP20

Maks. temperatura: +50 °C

Min. temperatura: -20 °C

Dolžina: 70 mm

Širina: 16 mm

Višina: 93 mm

Mere: (D x Š x V) 70 x 16 x 93 mm

Vsebina: 1 kos

Teža: 71.5 g

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225729 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo Pi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225729 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo Pi

Opis

Vnaprej sestavljen relejni modul s potisno povezavo, ki ga sestavljajo: relejska osnova, varnostni rele s pozitivno gnanimi kontakti po DIN EN 50205, vtični prikazovalnik / modul za preprečevanje motenj in nosilec, zasnova stika: 2 preklopna kontakta, vhodna napetost: 24 V DC
