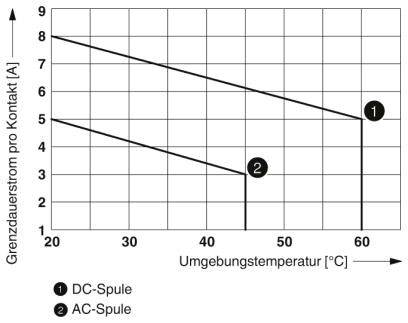

![Diagram prikazuje mejni trajni tok na kontakt [A] glede na okoliško temperaturo [°C] za enosmerne in izmenične tuljave. Izmenična tuljava ima nižjo mejno vrednost.](https://asset.conrad.com/media10/isa/160267/c1/-/sl/002141002TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

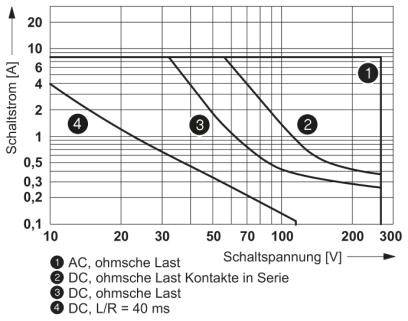

![Diagram prikazuje stikalni tok [A] glede na stikalno napetost [V] za različne tipe obremenitev: 1) AC z ohmsko obremenitvijo, 2) DC z zaporedno obremenitvijo, 3) DC z ohmsko obremenitvijo, 4) DC, L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/sl/002141002TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Slika je simbolična
Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS relejni modul Nazivna napetost: 24 V/DC 2 menjalo 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
relejni modul
Kontakt
2 menjalo
Nazivna napetost
24 V/DC
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
RIF-1-RPT-LDP-24DC/2X21MS
Podatkovni list izdelka (PDF)
8 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
17,99 €
3
6% = 0,99 €
17,00 €
5
8% = 1,39 €
16,60 €
10
9% = 1,66 €
16,33 €
25
11% = 1,96 €
16,03 €
50
13% = 2,29 €
15,70 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (17,99 € / Kos)
17,99 €
z DDV
Na voljo samo 8 kos - zaloga Nemčija
Tehnične specifikacije
- Izguba moči pri nominalnem stanju: 0,43 W
- Največja stikalna napetost: 250 V AC / DC
- Najmanjša stikalna napetost: 12 V (pri 10 mA)
- Najmanjši vklopni tok: 10 mA (pri 12 V)
- Najvišji vhodni tok: 12 A (20 ms, vzpostavite stik)
- Največja zmogljivost loma (ohmična obremenitev):
- 192 W (pri 24 V DC)
- 62 W (pri 48 V DC)
- 42 W (pri 60 V DC)
- 55 W (pri 110 V DC)
- 66 W (pri 220 V DC)
- 2000 VA (pri 250 V AC)
- Preklapljanje zmogljivosti:
- 1 A (pri 24 V, DC13)
- 1,5 A (pri 230 V, AC15)
- Namestitveni položaj: poljuben
- Navodila za namestitev: lahko dodate brez razmika
- Dolžina traku: 8 mm
- Prerez prevodnika je tog: 0,14 mm² ... 1,5 mm²
- Prerez prevodnika je prilagodljiv: 0,14 mm² ... 1,5 mm²
- Presek prevodnika AWG: 26 ... 16 (togo)
- Nazivna napetost izolacije: 250 V AC
- Nazivna impulzna napetost: 6 kV
- Izolacija: varna ločitev
- Prenapetostna kategorija: III
- Vrsta izdelka
relejni modul
- Vrsta
RIF-1-RPT-LDP-24DC/2X21MS
- Priključek
Push-In sponka
- Čas odziva
9 ms
- Čas padanja
10 ms
- Kontakt
2 menjalo
- Material kontakta
AgNi
- Nazivna napetost
24 V/DC
- Preklopna napetost (maks.)
250 V DC/AC
- Mehanska življenjska doba
5x 106operacije
- Značilnosti
z LED
z inverzno diodo
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Dolžina
75 mm
- Širina
16 mm
- Višina
93 mm
- Mere
(D x Š x V) 75 x 16 x 93 mm
- Vsebina
1 kos
0.018 A
16
96 mm
75 mm
FALSE
Polarized
Mono stable
FALSE
Single contact
TRUE
Other
19.2-30 V
Untreated
IP20
TRUE
DC
0
0
2
Other
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS relejni modul Nazivna napetost: 24 V/DC 2 menjalo 1 kos
Tehnični podatki 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS relejni modul Nazivna napetost: 24 V/DC 2 menjalo 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS relejni modul Nazivna napetost: 24 V/DC 2 menjalo 1 kos
Opis
Vnaprej sestavljen relejni modul s potisno povezavo, ki ga sestavljajo: relejska osnova, zadrževalni nosilec releja in kontaktni rele za napajanje s preskusno tipko, vgrajena LED dioda in brez diode. Zasnova stika: 2 stikala za menjavo. Vhodna napetost: 24 V DC
