Name: Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX relejni modul Nazivna napetost: 120 V/AC Preklopni tok maks.: 5 A 4 menjalo P
Brand: Phoenix Contact
SKU: 2225774
Availability: BackOrder

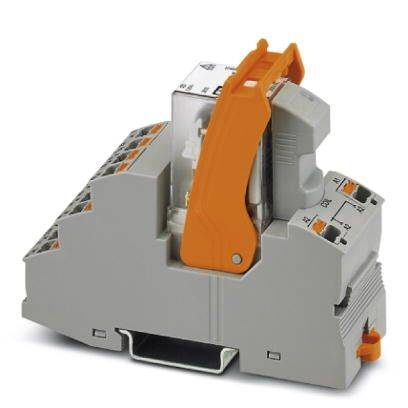

Elektronska komponenta s sivim ohišjem in oranžno ročico. Uporablja se za montažo v električne razdelilne omare.

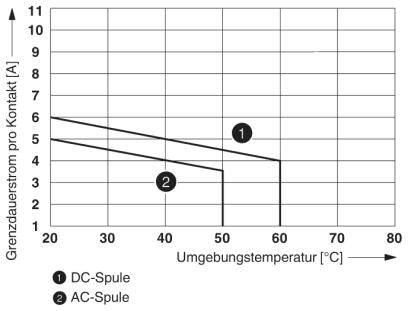

Diagram prikazuje mejni trajni tok (A) glede na temperaturo okolja (°C) za enosmerno in izmenično tuljavo. Enosmerna tuljava vzdrži več pri nižji temperaturi.

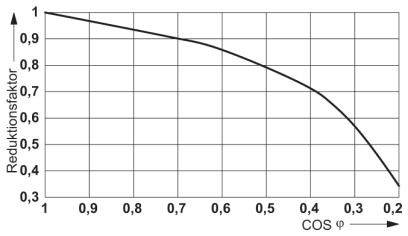

Graf prikazuje reducirni faktor na y-osi od 1 do 0,3 glede na COS ϕ na x-osi od 0,2 do 1. Linija pada v krivulji.

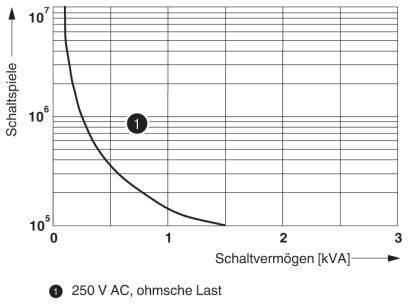

Diagram z logaritemsko krivuljo, ki prikazuje število preklопov (10^5 do 10^7) glede na stikalno zmogljivost (0 do 3 kVA) za 250 V AC, ohmska obremenitev.

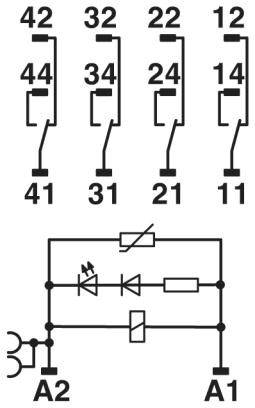

Vezalni načrt s petimi stikali (42, 32, 22, 12, 44) in priključki (41, 31, 21, 11, A2, A1). Prikazuje električne povezave in komponente.

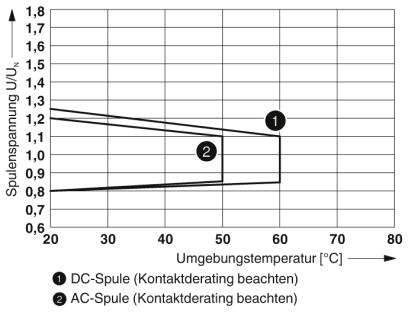

Diagram prikazuje odvisnost napetosti tuljave od temperature okolja. Linije za enosmerno in izmenično tuljavo od 0 do 80°C.

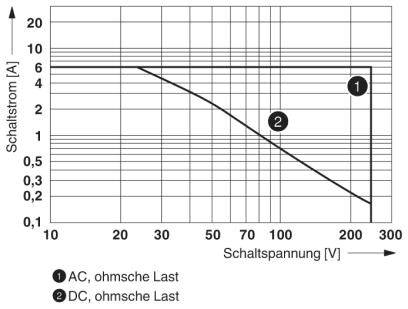

Diagram prikazuje krivuljo med tokom stikala [A] in napetostjo stikala [V]. Označeni sta točki 1 (AC, ohmska obremenitev) in 2 (DC, ohmska obremenitev).

1/7

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

relejni modul

Kontakt

4 menjalo

Nazivna napetost

120 V/AC

Preklopna napetost (maks.)

250 V DC/AC

Podatkovni list izdelka (PDF)

Dostava pon.,30.11.

Število

kos - zaloga Nemčija

Min.: 10

Večkratni: 10

Skupaj (42,56 € / Kos)

425,60 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izguba moči pri nominalnem stanju: 1,56 W
Največja stikalna napetost: 250 V AC / DC
Najmanjša stikalna napetost: 5 V (pri 24 mA)
Najmanjši stikalni tok: 5 mA (pri 24 V)
Najvišji vhodni tok: 16 A (20 ms, vzpostavite stik)
Največja zmogljivost loma (ohmična obremenitev):
120 W (pri 24 V DC)
124 W (pri 48 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
1250 VA (pri 250 V AC)
Preklapljanje zmogljivosti:
2 A (pri 24 V, DC13)
0,22 A (pri 120 V, DC13)
0,11 A (pri 250 V, DC13)
1,5 A (pri 24 V, AC15)
1,5 A (pri 120 V, AC15)
1 A (pri 240 V, AC15)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko dodate brez razmika
Dolžina traku: 8 mm
Prerez prevodnika je tog: 0,14 mm² ... 1,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 1,5 mm²
Presek prevodnika AWG: 26 ... 16 (togo)
Nazivna napetost izolacije: 250 V AC
Nazivna impulzna napetost: 2,5 kV
Izolacija: osnovna izolacija
Prenapetostna kategorija: III

Vrsta embalaže: Piece

Vrsta izdelka: relejni modul

Vrsta: RIF-2-RPT-LV-120AC/4X21/EX

Priključek: Push-In sponka

Čas odziva: 5 ms

Kontakt: 4 menjalo

Material kontakta: AgNi

Nazivna napetost: 120 V/AC

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 5 A

Maks. preklopna moč: 1250 VA

Mehanska življenjska doba: 2x 10⁷operacije

Značilnosti: z LED

: IP20

Maks. temperatura: +50 °C

Min. temperatura: -40 °C

Dolžina: 75 mm

Širina: 31 mm

Višina: 96 mm

Mere: (D x Š x V) 75 x 31 x 96 mm

Vsebina: 1 kos

UKCA: da
