Slika je simbolična

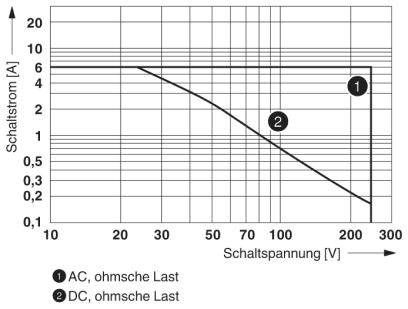

![Diagram stikalnega toka v odvisnosti od stikalne napetosti; prikazuje zmanjšanje stikalnega toka z naraščajočo napetostjo. 1: AC, 2: DC. Osi: stikalni tok [A] in stikalna napetost [V].](https://asset.conrad.com/media10/isa/160267/c1/-/sl/002140998TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Slika je simbolična

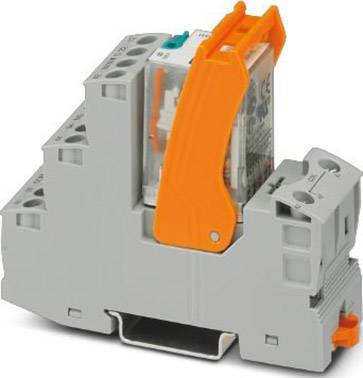

Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 relejni modul Nazivna napetost: 125 V/DC Preklopni tok maks.: 6 A 4 menjalo 1 k
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
relejni modul
Kontakt
4 menjalo
Nazivna napetost
125 V/DC
Preklopna napetost (maks.)
250 V DC/AC
Preklopni tok maks.
6 A
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
11,99 €
3
6% = 0,69 €
11,30 €
5
8% = 0,96 €
11,03 €
10
10% = 1,15 €
10,84 €
25
11% = 1,33 €
10,66 €
50
13% = 1,58 €
10,41 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (11,99 € / Kos)
11,99 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Tehnične specifikacije
- Največja stikalna napetost: 250 V AC / DC
- Najmanjša stikalna napetost: 5 V (pri 24 mA)
- Najmanjši stikalni tok: 5 mA (pri 24 V)
- Najvišji vhodni tok: 16 A (20 ms, vzpostavite stik)
- Največja zmogljivost loma (ohmična obremenitev):
- 144 W (pri 24 V DC)
- 124 W (pri 48 V DC)
- 108 W (pri 60 V DC)
- 52 W (pri 110 V DC)
- 48 W (pri 220 V DC)
- 1500 VA (pri 250 V AC)
- Preklapljanje zmogljivosti:
- 2 A (pri 24 V, DC13)
- 0,22 A (pri 120 V, DC13)
- 0,11 A (pri 250 V, DC13)
- 1,5 A (pri 24 V, AC15)
- 1,5 A (pri 120 V, AC15)
- 1 A (pri 240 V, AC15)
- Namestitveni položaj: poljuben
- Navodila za namestitev: lahko dodate brez razmika
- Dolžina traku: 8 mm
- Prerez prevodnika je tog: 0,5 mm² ... 4 mm²
- Prerez prevodnika je prilagodljiv: 0,5 mm² ... 4 mm²
- Presek prevodnika AWG: 20 ... 10 (togo)
- Nazivna napetost izolacije: 250 V AC
- Nazivna impulzna napetost: 2,5 kV
- Izolacija: osnovna izolacija
- Kategorija prenapetosti: II
- Vrsta izdelka
relejni modul
- Vrsta
RIF-2-RSC-LDP-125DC/4X21
- Priključek
vijačni
- Čas odziva
13 ms
- Čas padanja
14 ms
- Kontakt
4 menjalo
- Material kontakta
AgNi
- Nazivna napetost
125 V/DC
- Preklopna napetost (maks.)
250 V DC/AC
- Preklopni tok maks.
6 A
- Mehanska življenjska doba
2x 107operacije
- Značilnosti
z LED
z inverzno diodo
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Dolžina
75 mm
- Širina
27 mm
- Višina
89 mm
- Mere
(D x Š x V) 75 x 27 x 89 mm
- Vsebina
1 kos
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 relejni modul Nazivna napetost: 125 V/DC Preklopni tok maks.: 6 A 4 menjalo 1 k
Tehnični podatki 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 relejni modul Nazivna napetost: 125 V/DC Preklopni tok maks.: 6 A 4 menjalo 1 k
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 relejni modul Nazivna napetost: 125 V/DC Preklopni tok maks.: 6 A 4 menjalo 1 k
Opis
Vnaprej sestavljen relejni modul z vijačno povezavo, sestavljen iz: relejne osnove, releja napajanja in zadrževalnega nosilca. Zasnova stika: 4 stiki za zamenjavo. Vhodna napetost: 125 V DC
