Name: Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 škatla za senzorje/aktuatorje razdelilnik M8 s kovinskim navojem 1 kos Sin
Brand: Phoenix Contact
SKU: 3565938
Availability: BackOrder

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 škatla za senzorje/aktuatorje razdelilnik M8 s kovinskim navojem 1 kos Sin-0

Slika je simbolična

Vrsta embalaže

Single

Vrsta izdelka

škatla za senzorje/aktuatorje

Število signalnih mest

Število razdelilnikov

10-delni

Zasedenost

enojna

Podatkovni list izdelka (PDF)

Dostava čet.,29.10.

Število

kos - zaloga Nemčija

Skupaj (79,99 € / Kos)

79,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Polzahl: 3
Nennspannung UN: 24 V DC
Anschlussart: steckbarer Push-in-Federanschluss
Širina: 30 mm
Višina: 49 mm
Material Gehäuse: PBT
Umgebungsbedingungen: Umgebungsbedingungen
Vrsta zaščite: IP67
Umgebungstemperatur (Betrieb): -25 °C ... maks. 80 ℃
Normen/Bestimmungen: IEC 61076-2-104
Material Dichtung: FKM
Dolžina: 203 mm
Material Kontaktoberfläche: Ni/Au
Leitungsaußendurchmesser: 6 mm ... 12 mm
Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
Leiteranschluss: Leiteranschluss
Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
Normbezeichnung: M8-Steckverbinder
Anwendung: Standard
Kodierung: A
LED: ja
Material Kontakt: CuZn
Anzahl der Steckplätze: 10
Betriebsspannung maximal Umax: 30 V DC
Bemessungsstrom gesamt: 8 A
Strombelastbarkeit je Pfad max.: 2 A
Strombelastbarkeit je Steckplatz: 2 A
Anschlussart Sensor/Aktor: M8-Buchse
Anschlussbelegung: Anschlussbelegung
Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 1 / 4;2 / 4 (A) = 2 / 4;3 / 4 (A) = 3 / 4;4 / 4 (A) = 4 / 4;5 / 4 (A) = 5 / 4;6 / 4 (A) = 6 / 4;7 / 4 (A) = 7 / 4;8 / 4 (A) = 8 / 4;9 / 4 (A) = 9 / 4;10 / 4 (A) = 10 / 4;1-10 / 1 (+24 V) = UN;1-10 / 3 (0 V) = 0 V
Statusanzeige vorhanden: ja
Material Gewindehülse: Cu-Legierung
Material Dichtung O-Ring: FKM
Material Kontaktträger: PBT
Material Kontakt Stammkabelseite: Cu-Legierung
Material Kontaktoberfläche Stammkabelseite: verzinnt
Anschlussquerschnitt Signalleitung flexibel: 0,2 mm² ... 1,5 mm²
Anschlussquerschnitt Spannungsversorgung flexibel: 0,2 mm² ... 1,5 mm²
Anschlussquerschnitt AWG Signalleitung flexibel: 24 ... 16
Anschlussquerschnitt AWG Spannungsversorgung flexibel: 24 ... 16
Abisolierlänge Signalleitung: 10 mm
Abisolierlänge der Ummantelung: 70 mm (Stammleitung)
Anzugdrehmoment-Deckelschraube: 1 Nm
Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,8 Nm
Material Vergussmasse: PUR
Material Kontaktträger Stammkabelseite: PA
Lokale Diagnose: Versorgungsspannung LED grün;Statusanzeige I/O LED gelb
Überwachte Funktion: Versorgungsspannung
optische Darstellung: LED grün
Schlüsselweite Überwurfmutter: 24 mm
Schlüsselweite Kontermutter: 24 mm

Vrsta embalaže: Single

Vrsta izdelka: škatla za senzorje/aktuatorje

Število signalnih mest: 10

Zasedenost: enojna

Vrsta: SACB-10/3-L-PTP-M8 HD

Glavni kabel: da

Število razdelilnikov: 10-delni

Prikaz stanja: z LED diodo

Vrsta signala: PNP

Priključek: Push-In vzmetni priključek

Širina: 30 mm

Dolžina: 203 mm

: IP67

Tokovna obremenitev na vtično mesto: 2 A

Skupni tok (enostavno napajanje): 8 A

Maks. temperatura: 80 °C

Min. temperatura: -25 °C

Presek priključka maks.: 1.5 mm²

Presek priključka (min.): 0.2 mm²

Vrsta priključka (razdelilne omarice): ženski navoj m8

Material ohišja: PBT

Skupno število polov: 3

Proizv. št. delov: 1197625

Vsebina: 1 kos

Število pinov: 3

Višina: 49 mm

Tokovna obremenljivost (skupaj): 8 A

Tokovna obremenljivost na I/O signal: 2 A

Delovna napetost: 24 V

UKCA: da

Različice(Vse cene so z DDV)

Število signalnih mest

Število razdelilnikov

Vrsta embalaže

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 škatla za senzorje/aktuatorje razdelilnik M8 s kovinskim navojem 1 kos Single

Št. izdelka:3565938

Dostava čet.,29.10.

Conrad Electronic

Priporočeni izdelki

10-delni

Single

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

79,99 €^*

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 škatla za senzorje/aktuatorje razdelilnik M8 s kovinskim navojem 1 kos Piece

Št. izdelka:3565886

Dostava pon.,26.10.

30 kos - zaloga NemčijaConrad Electronic

8-delni

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

159,99 €^*

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 škatla za senzorje/aktuatorje razdelilnik M8 s kovinskim navojem 1 kos Single

Št. izdelka:3565909

Dostava pon.,26.10.

71 kos - zaloga NemčijaConrad Electronic

8-delni

Single

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

83,99 €^*

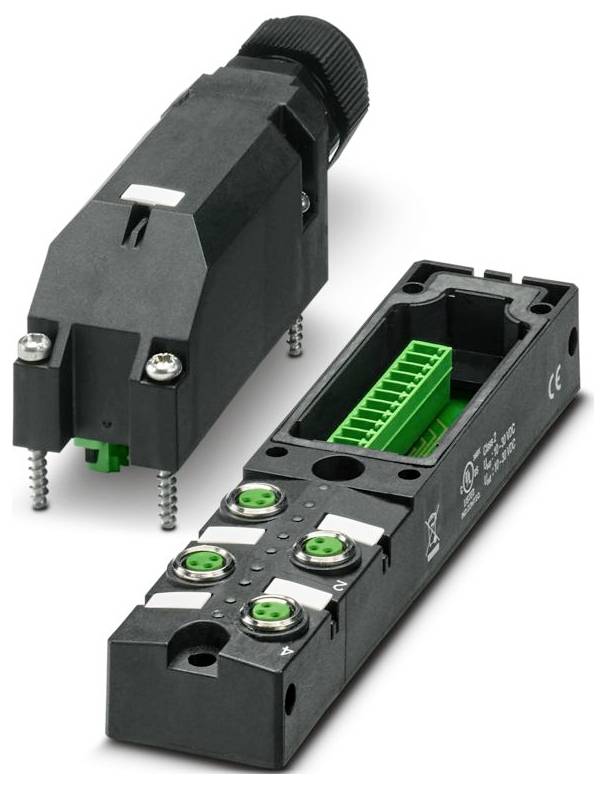

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 škatla za senzorje/aktuatorje 1 kos Piece

Št. izdelka:3566244

Ni na voljo

Conrad Electronic

4-delni

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

59,99 €^*

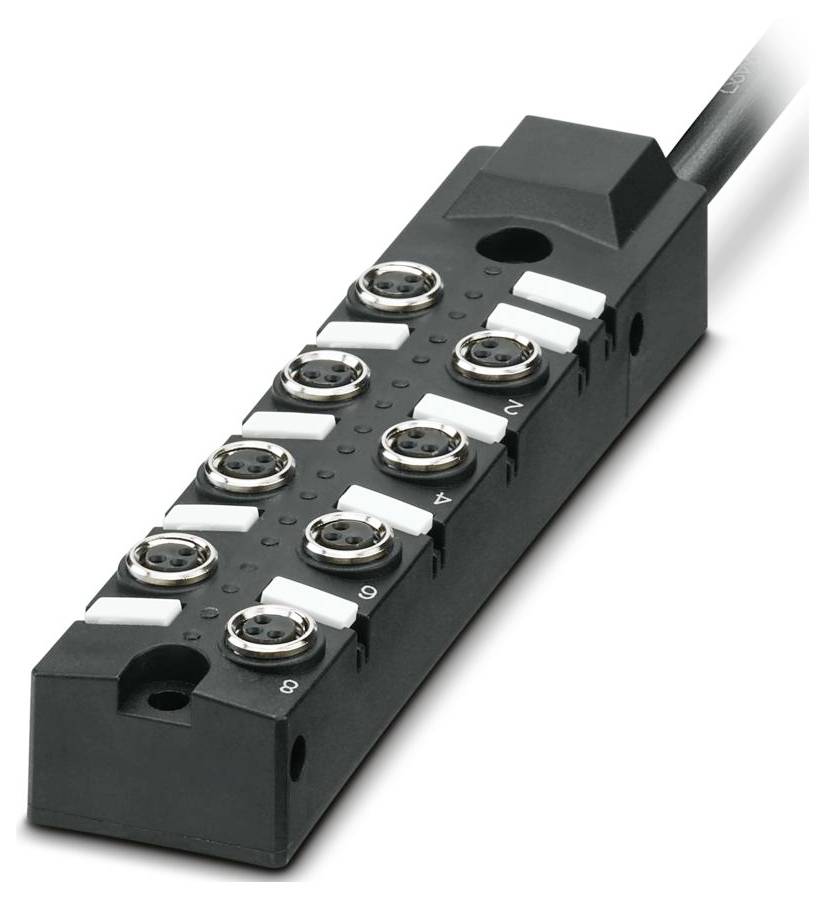

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 škatla za senzorje/aktuatorje M8 razdelilec s plastičnim navojem 50 kos

Št. izdelka:3568146

Ni na voljo

Conrad Electronic

8-delni

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

3445,00 €^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 škatla za senzorje/aktuatorje 1 kos

Št. izdelka:3566160

Ni na voljo

Conrad Electronic

8-delni

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

77,99 €^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 škatla za senzorje/aktuatorje M8 razdelilec s plastičnim navojem 1 kos

Št. izdelka:3566165

Ni na voljo

Conrad Electronic

8-delni

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

91,99 €^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos

Št. izdelka:3566168

Ni na voljo

Conrad Electronic

8-delni

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

139,99 €^*

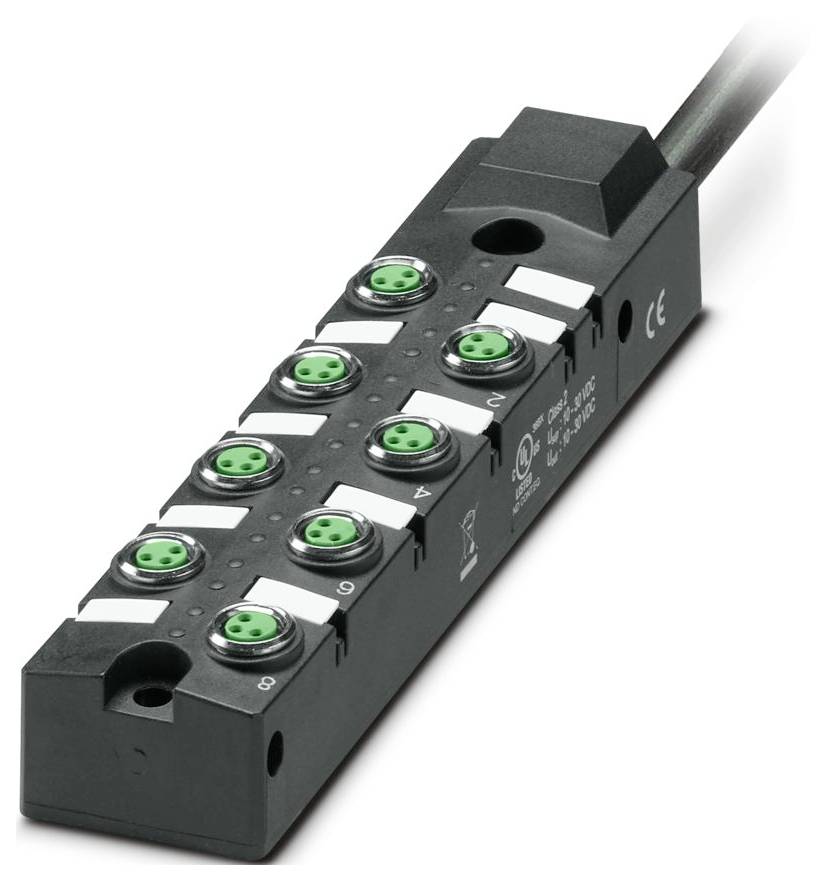

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 škatla za senzorje/aktuatorje razdelilnik M8 s kovinskim navojem 1 kos

Št. izdelka:3566183

Ni na voljo

Conrad Electronic

8-delni

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

174,99 €^*

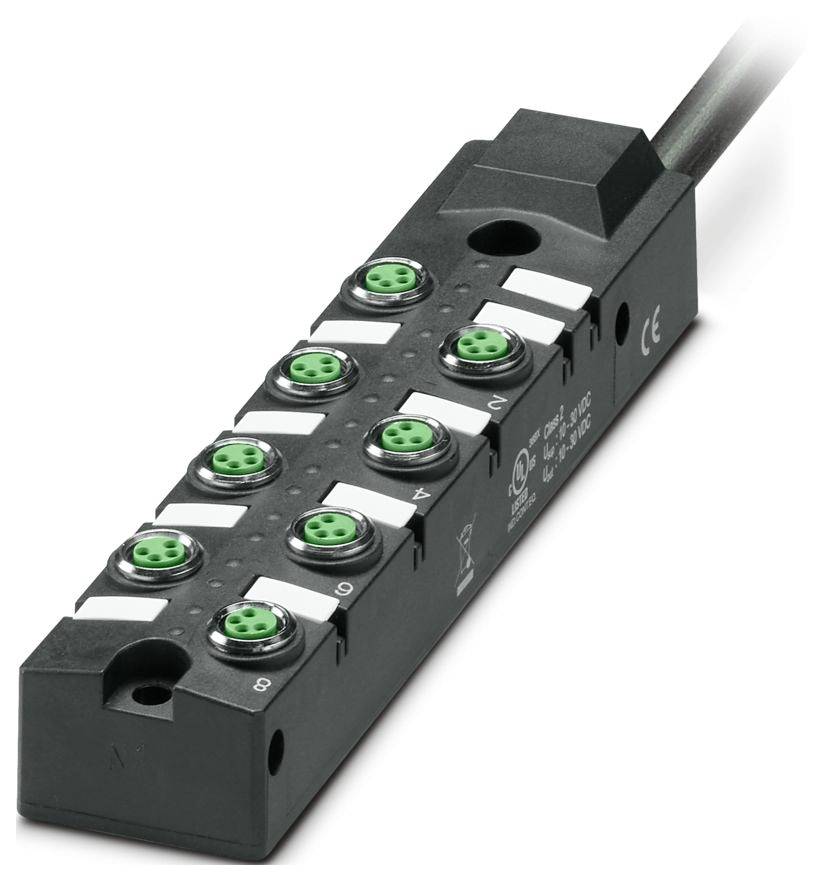

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 škatla za senzorje/aktuatorje razdelilnik M8 s kovinskim navojem 1 kos Piece
