Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 škatla za senzorje/aktuatorje razdelilnik s priključkom M12 1 kos

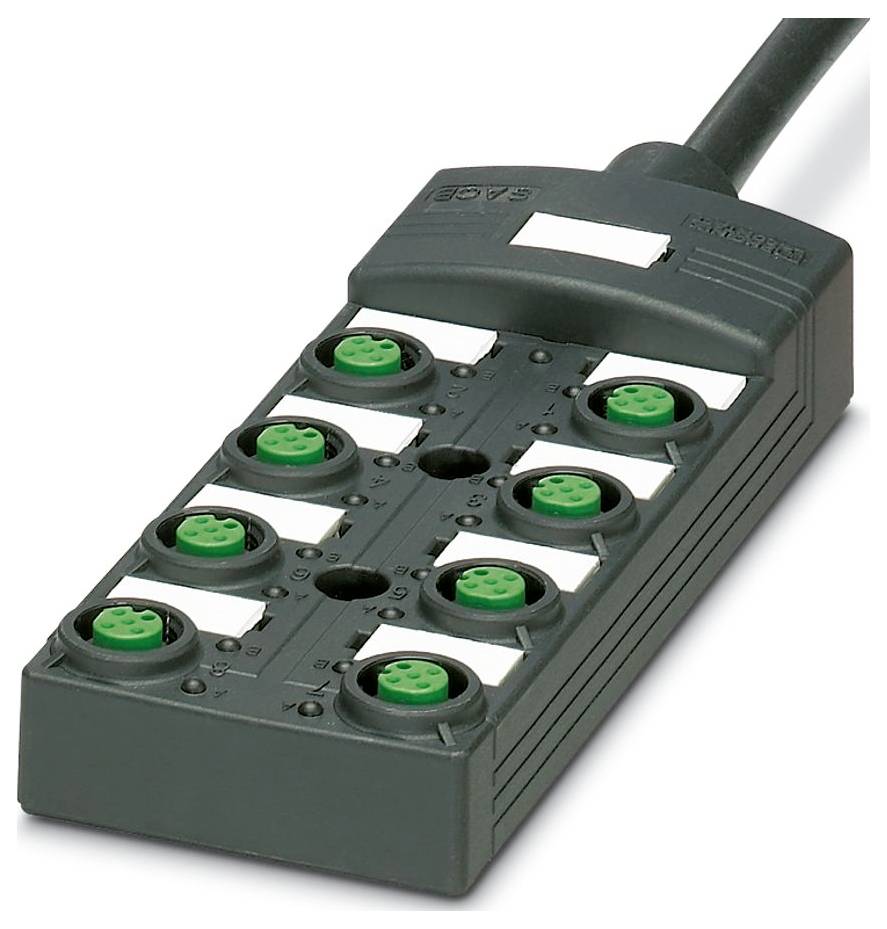

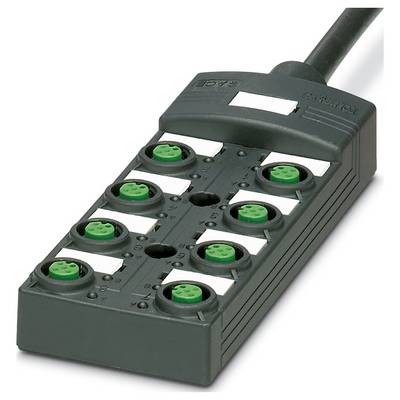

'Industrijski blok za razdelitev moči z osmimi zelenimi krožnimi priključki.'

Slika je simbolična

Vrsta izdelka

škatla za senzorje/aktuatorje

Število signalnih mest

Število razdelilnikov

8-delni

Zasedenost

enojna

Vrsta

SACB-8/ 8-L- 5,0PUR SCO P NPN

Podatkovni list izdelka (PDF)

Dostava čet, 8.10.

6 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (73,99 € / Kos)

73,99 €

z DDV

Samo 5,50 €

Na voljo samo 6 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število polov: 11
Nazivna napetost UN: 24 V enosmerne napetosti
Širina: 54 mm
Višina: 23 mm
Material ohišja: PBT
Okoljski pogoji: Okoljski pogoji
Stopnja zaščite: IP65; IP67
Temperatura okolice (delovanje): -25 °C ... maks. 80 ℃
Standardi/predpisi: IEC 61076-2-101
Dolžina: 149 mm
Material kontaktne površine: pozlačen
Zunanji premer kabla: 8,50 mm ±0,2 mm
Opomba glede uporabe: Neuporabljene reže je treba pred uporabo zapreti. Ustrezne zapiralne elemente najdete pod "Dodatki".
Zunanje ohišje, material: PUR
Material prevodnika: gole bakrene žice
Dolžina kabla: 5 m
Presek vodnika: 8 x 0,34 mm² (signalni vod); 3 x 0,75 mm² (napajalni vod)
Priključek vodnika: Priključek vodnika
Navodila za namestitev: POZOR: Pri polaganju kablov upoštevajte dovoljene polmere upogibanja, saj lahko prekomerne upogibne sile ogrozijo stopnjo zaščite. Priključek zaščitite pred mehanskimi obremenitvami, npr. z uporabo kabelskih vezic.
Standardna oznaka: Priključek M12
Zunanje ohišje, barva: črna RAL 9005
Druge lastnosti odpornosti: dobra odpornost na kisline, alkalije in topila
Kodiranje: A
Izolacijska upornost: ≥ 5 MΩ*km
LED: da
Kontaktni material: Cu zlitina
Število rež: 8
Največja obratovalna napetost Umax: 30 V DC
Skupni nazivni tok: 12 A
Največja nosilnost toka na pot: 2 A
Nazivni tok na režo: 4 A
Vrsta priključka senzorja/aktuatorja: vtičnica M12
Pritezni moment za režo kabla senzorja/aktuatorja: 0,4 Nm
Dodelitev povezave: Dodelitev povezave
Reža/pol = barva žice ali priključek: 1 / 4 (A) = BELA; 2 / 4 (A) = ŽELEZNO; 3 / 4 (A) = RUMENA; 4 / 4 (A) = ŽELEZNO; 5 / 4 (A) = SVETLOŽNA; 6 / 4 (A) = ŽELEZNO; 7 / 4 (A) = ČRNA; 8 / 4 (A) = SVETLOŽNA; 1-8 / 1 (+ 24 V) = ŽELEZNO; 1-8 / 3 (0 V) = ŽELEZNO; 1-8 / 5 (PE) = ŽELEZNO
Indikator stanja na voljo: da
Material navojnega tulca: PBT
Material tesnila O-obroča: NBR
Material nosilca kontaktov: PA
Pritezni moment za pritrdilni vijak za pritrditev ohišja: 0,5 Nm
Material zalivne mase: PUR
Lokalna diagnostika: zelena LED dioda za napajalno napetost; rumena LED dioda za prikaz stanja V/I
Nadzorovana funkcija: Napajalna napetost
Optična predstavitev: Zelena LED
PUR/PVC črna [PUR]: PUR/PVC črna [PUR]
Teža vrvice: 107,4 kg/km
UL AWM slog: 20549 (80 °C / 300 V)
Zaščiteno: ne
Vrsta kabla: PUR/PVC črne barve [PUR]
Konstrukcija vodnika signalnega kabla: 19 x 0,15 mm
AWG signalna linija: 22
Konstrukcija vodnika za napajanje: 42 x 0,15 mm
AWG napajalnik: 18
Premer vodnika vključno z izolacijo: 1,3 mm ±0,1 mm (signalni vod); 1,8 mm ±0,1 mm (daljni vod)
Material izolacije žice: PVC
Enožilna žica, barva: rjava, modra, zeleno/rumena, bela, zelena, rumena, siva, roza, rdeča, črna, vijolična
Debelina notranje stene: ≥ 0,15 mm
Debelina zunanje stene: ≥ 0,38 mm
Popolno nasedanje: Žile nasedane v plasteh
Nazivna napetost kabla: 300 V AC
Najmanjši polmer upogiba, trajno nameščen: 7,5 x D
Najmanjši polmer upogibanja, fleksibilno položen: 10 x D
Najmanjši polmer upogibanja, trajno nameščeno: 64 mm
Najmanjši polmer upogibanja, fleksibilno nameščen: 85 mm
Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 1.500.000, polmer upogibanja: 10 x D, razdalja pomika: 2 m, hitrost pomika: 2 m/s
Odpornost proti gorenju: DIN EN 50265
Odpornost na olje: v skladu z VDE 0472 del 803
Posebne lastnosti: brez silikona
Največja upornost vodnika: ≤ 53 Ω/km (signalni vod); ≤ 26 Ω/km (daljni vod)
Preskusna napetost žica/žica: 2000 V (50 Hz, 5 min.)

Vrsta izdelka: škatla za senzorje/aktuatorje

Število signalnih mest: 8

Zasedenost: enojna

Vrsta: SACB-8/ 8-L- 5,0PUR SCO P NPN

Glavni kabel: da

Število razdelilnikov: 8-delni

Prikaz stanja: z LED diodo

Priključek: M12 vtičnica

Širina: 54 mm

Dolžina: 149 mm

: IP65
IP67

Tokovna obremenitev na vtično mesto: 4 A

Skupni tok (enostavno napajanje): 12 A

Maks. temperatura: 80 °C

Min. temperatura: -25 °C

Presek priključka maks.: 0.75 mm²

Presek priključka (min.): 0.34 mm²

Vrsta priključka (razdelilne omarice): ženski navoj M12

Material ohišja: PBT

Skupno število polov: 4

Proizv. št. delov: 1405737

Vsebina: 1 kos

Dolžina kabla: 5 m

Število pinov: 4

Višina: 23 mm

Tokovna obremenljivost (skupaj): 12 A

Tokovna obremenljivost na I/O signal: 2 A

Globina: 149 mm

Delovna napetost: 24 V

Merilna napetost: 24 V

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 škatla za senzorje/aktuatorje razdelilnik s priključkom M12 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 škatla za senzorje/aktuatorje razdelilnik s priključkom M12 1 kos

Opis

Razdelilna omarica, vrsta priključka: vtičnica M12 (plastika), število rež: 8, število polov: 4, kodiranje: A, konfiguracija rež: enojna, indikator stanja: da, NPN; priključek na glavni vod: fiksni priključek 180°, PUR/PVC, dolžina kabla: 5 m, zaščita: ne
