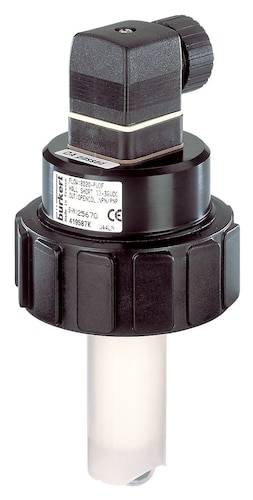

Pogonsko kolo merilnika pretoka za tekočine Bürkert
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
propeler- merilnika pretoka
Min. obratovalna napetost
12 V/DC
Maks. obratovalna napetost
36 V/DC
Merilno območje (maks.)
10 m/s
Vrsta
8020
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Podobni izdelki
Število
Skupaj (695,00 € / Kos)
695,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert propeler- merilnika pretoka 8020 419587 Obratovalna napetost (območje): 12 - 36 V/DC Merilno območje: 0.3 - 10 m/s 1 kos
- 3-žična frekvenčno-impulzna različica za direktno povezavo z PLC (PNP in NPN)
- Poceni merilno načelo
Tehnične specifikacije
- Priključek: G2 spojna matica
- Trenutna poraba s senzorjem? 30 mA
- Izhodni frekvenčni tranzistor PNP / NPN, odprt kolektor, maks. 100 mA, frekvenca: 0 ... 300 Hz, razmerje takta 1/2
- Različica tipala za kratko prileganje (glejte tip S020)
- Relativna vlaga? 80%, ne kondenzirano
- Nazivne velikosti cevi DN 15 do DN 400 (glejte tip S020)
- Srednja temperatura s PVC-nastavkom od 0 do 50 ° C, s PP-nastavkom od 0 do 80 ° C, z VA, MS, PVDF vgradnjo od -15 do 80 ° C
- Tlak tekočine max. PN 10
- Viskoznost / kontaminacija max. 300 cSt./max. 1% (velikost delcev največ 0,5 mm)
- Natančnost poučevanja? ± 1% konca merilnega območja (pri 10 m / s), standardni faktor K? ± 1% od Konec merilnega območja + 3% izmerjene vrednosti
- Linearnost? 0,5% konca merilnega območja (pri 10 m / s)
- Ponovljivost? 0,4% branja
- Vrsta izdelka
propeler- merilnika pretoka
- Vrsta
8020
- Min. obratovalna napetost
12 V/DC
- Maks. obratovalna napetost
36 V/DC
- Obratovalna napetost
12 - 36 V/DC
- Značilnosti
LED zaslon
- Priključek
ventilski priključek ISO 4400
- Izhod
PNP
- Material
polietilen
- Tesnilni material
FKM
- Material ohišja
PVDF
- Dolžina kabla
50 m
- Nominalni premer
15 mm
- Min. temperatura medija
-15 °C
- Maks. temperatura medija
+80 °C
- Obratovalni tlak (maks.)
6 bar
- Merilna točnost ±
1 %
- Merilno območje (min.)
0.3 m/s
- Merilno območje (maks.)
10 m/s
- Merilno območje
0.3 - 10 m/s
- Teža
0.500 kg
- Maks. temperatura okolice
+60 °C
- Dolžina
153 mm
- Premer
75 mm
- Mere
(Ø x D) 75 mm x 153 mm
- Vsebina
1 kos
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 625780 Pogonsko kolo merilnika pretoka za tekočine Bürkert
Navodila za uporabo in varnost
Navodila za uporabo in varnost 625780 Pogonsko kolo merilnika pretoka za tekočine Bürkert
Opis
Senzor pretoka rotorja je primeren za uporabo v nevtralnih in šibko agresivnih tekočinah z nizko trdnostjo. Sistem vgradnje, ki ga je oblikoval Bürkert, zagotavlja enostavno namestitev senzorjev v cevi od DN 15 do DN 400. Senzor generira frekvenčni impulzni signal, ki je sorazmeren s hitrostjo pretoka in ga je mogoče enostavno prenašati in obdelati.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Senzor pretoka lopatic
- Različica impulznega senzorja
- Lahko se kombinira s fitingi S020
- Material ohišja polietilen
- Union matica polikarbonat
- Priključek za material iz poliamida
- Deli, navlaženi z materiali: prst, tekač: PVDF, os, ležaj: keramika, tesnilo: FKM
- Vtičnica električne napeljave po EN 175301-803
- Priključni kabel 1,5 mm² prečnega prereza; maks. 50 m dolg, zaščiten
- Zaščitni razred IP65 z vstavljenim in zategnjenim kabelskim priključkom
- Standardi in smernice:
- EMC EN 61000-6-2, 61000-6-3
- Tlak v skladu s tretjim odstavkom 3. člena direktive 97/23 / CE
- Vibracija EN 60068-2-6
- Šok EN 60068-2-27
- Z zaščito proti povratni polarnosti
Obseg dostave
- Pogonsko kolo merilnika pretoka za tekočine Bürkert
Namigi
Senzor pretoka je sestavljen iz tipala 8020 in INSERCIJSKEGA priključka tipa S020 (naročiti ga je treba posebej). Senzor pretoka je nameščen skupaj z okovjem v cevovodu.
Minimalni odseki za dovod in odtok morajo biti upoštevani v skladu z EN ISO 5167-1 (glejte podatkovni list 8020).
