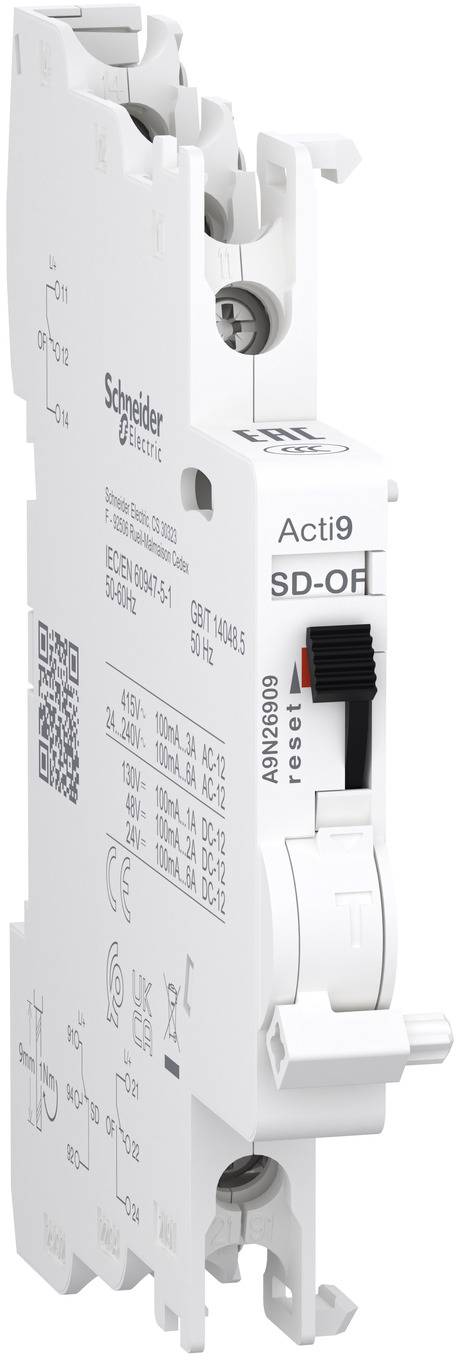

pomožni kontakt 1.5 mm² 2 menjalo Schneider Electric A9N26909

Ta električna pomožna naprava Acti9 je modularni dvojni OC ali kontakt za napako. 2 kontakta (2 NO/NC) lahko sporočata signalne informacije povezane naprave. V omrežju AC je nazivni tok 6 A pri 24 VAC do 240 VAC in 3 A pri 415 VAC z delovno frekvenco od 50 Hz do 60 Hz. V enosmernem omrežju je nazivni tok 6 A pri 24 VDC, 2 A pri 48 VDC, 1,5 A pri 60 VDC in 1 A pri 130 VDC. Namenjen je novim ali prenovljenim inštalacijam v majhnih podjetjih in stavbah. Ta kontakt OC je združljiv z izdelki Acti9, kot so C120, C60H-DC, SW60-DC, C60PV-DC in xC60. Oznaki OF in OF ali OF in SD se uporabljata bodisi za okrajšavo naprave bodisi za kodo združljivosti. Mehanski indikator je v izdelku vgrajen za lokalno signalizacijo. Ima vijačni priključek na vrhu in dnu. Priključek omogoča uporabo togih bakrenih kablov s prečnim prerezom od 0,5 mm² do 2,5 mm². Ima vijačni priključek na vrhu in dnu. Priključek omogoča uporabo fleksibilnih bakrenih kablov (2 kabla) s prečnim prerezom kabla 1,5 mm². Ima vijačni priključek na vrhu in dnu. Priključek omogoča fleksibilno uporabo bakrenih kablov s tulci (2 kabla) s prečnim prerezom kabla 1,5 mm². Nazivna izolacijska napetost Ui je do 500 V. Nazivna impulzna napetost Uimp je 4 kV. Za modularno namestitev se lahko namesti na DIN-letev. Širina v mreži 9 mm je 1. Dimenzije so (Š) 9 mm x (V) 90 mm x (G) 68 mm. Barva izdelka je bela. Teža izdelka je 38 g. Stopnja onesnaženosti je 3. Stopnja tropalizacije je obdelava 2. Dolžina odstranjevanja izolacije je 9 mm. Pritezni moment priključka je 1 N.m (zgoraj in spodaj) za izvijač tipa PZ1. Stopnja zaščite IP je IP20. Delovno temperaturno območje je od -25 °C do +50 °C. Temperaturno območje skladiščenja je od -40 °C do +85 °C. Ta izdelek je skladen s standardoma EN/IEC 60947-5-1 in GB/T 14048.5. Ima pečata kakovosti EAC in CCC ter certifikata CE in UKCA.

Besedilo je strojno prevedeno.
