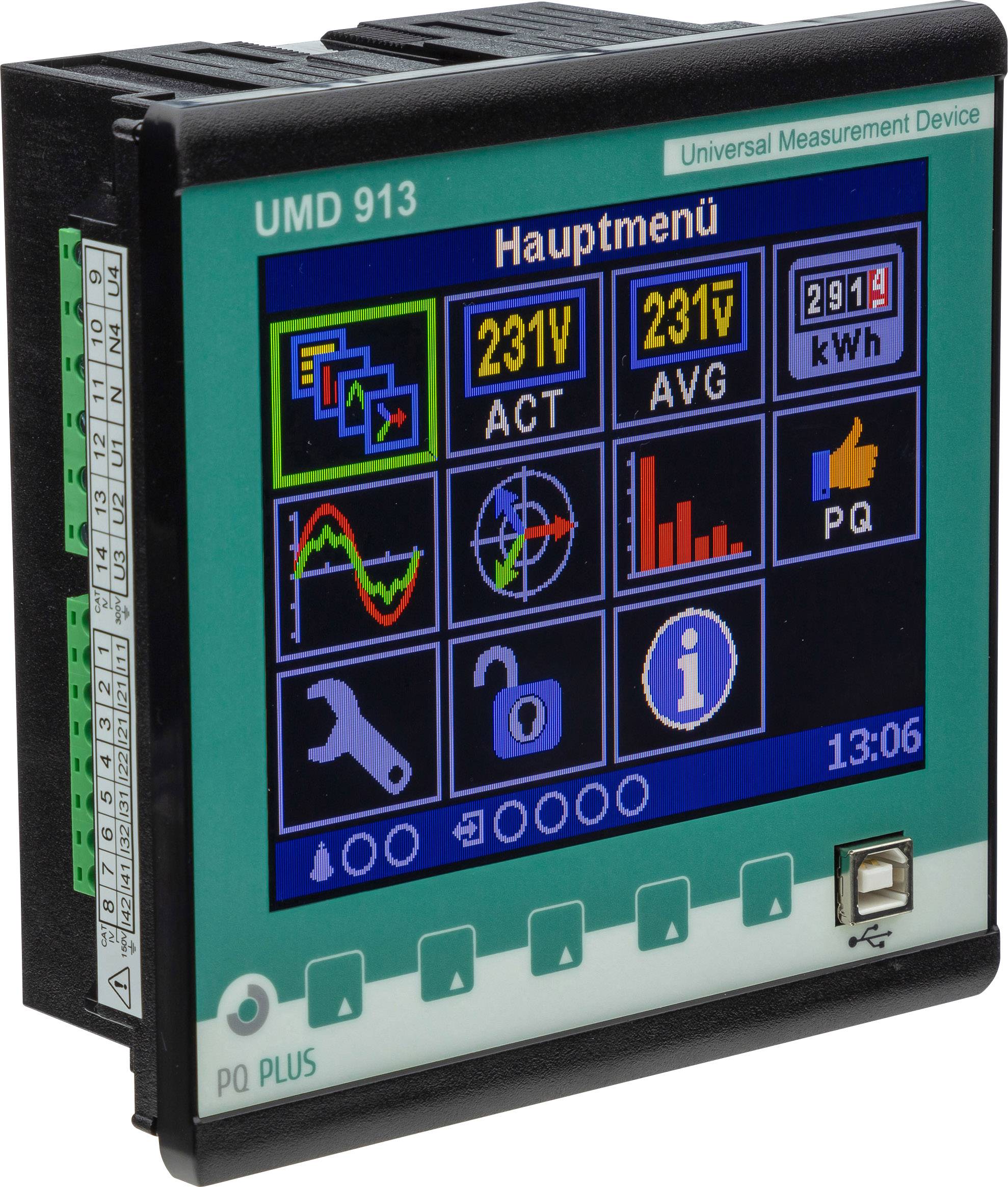

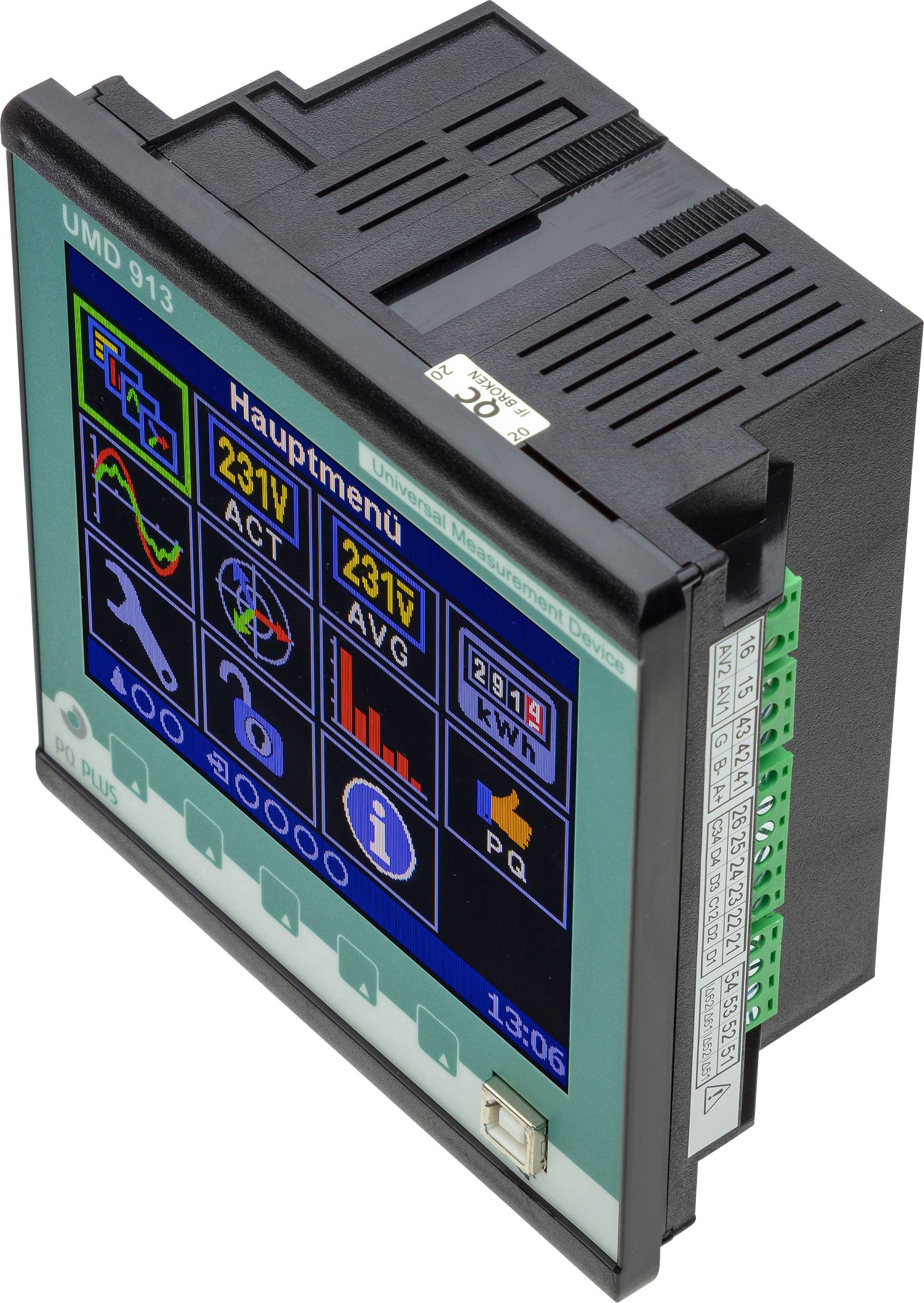

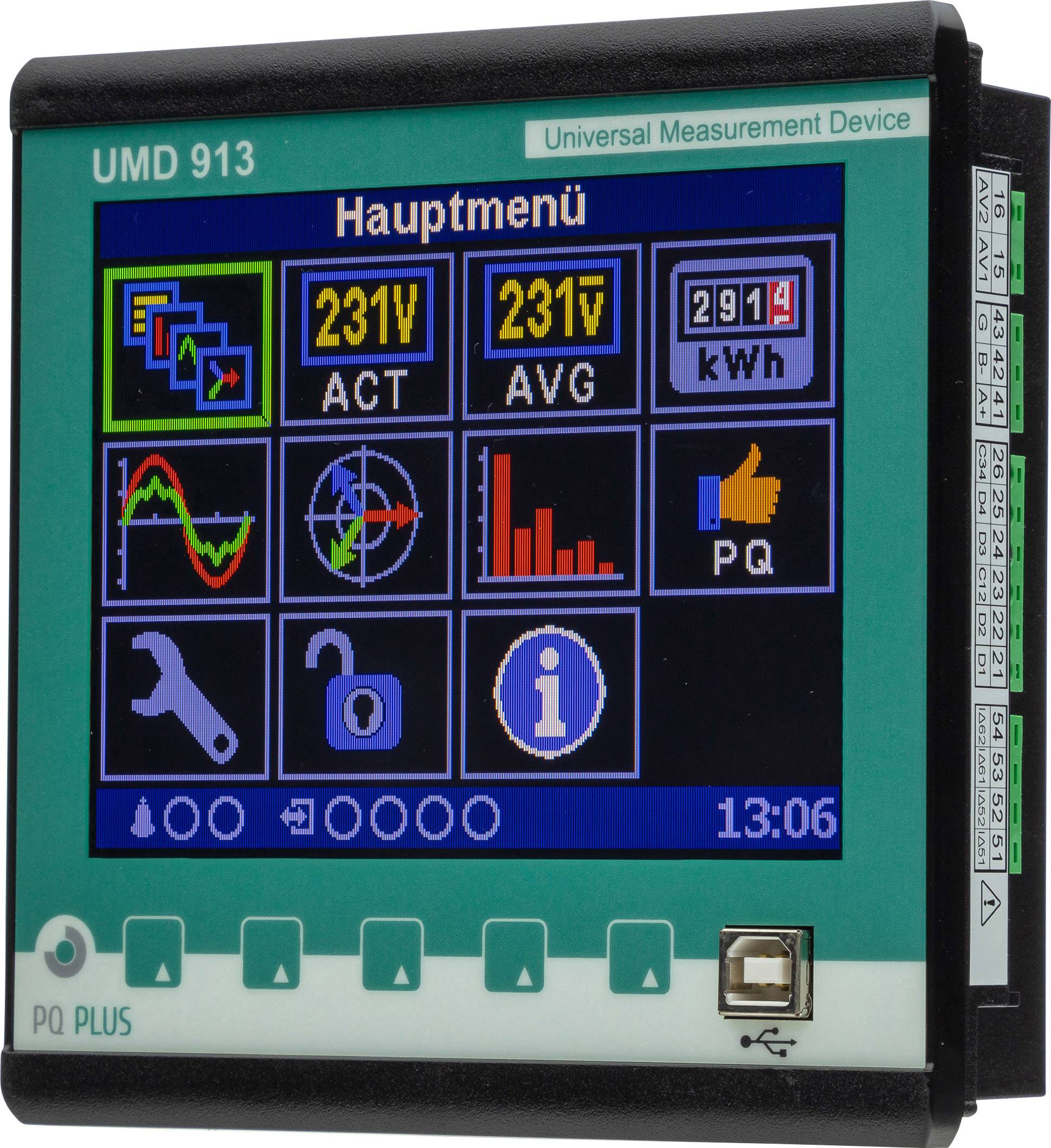

PQ Plus UMD 913 digitalna vgradna merilna naprava
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (2929,00 € / Kos)
2929,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
digitalna vgradna merilna naprava
- Merilna funkcija
analiza
- Območje merjenja (min.)
10 Hz
- Vrsta
UMD 913
- Merilno območje (maks.)
760 V
- Vrsta zaslona
LCD
IP20
- Širina vgradnje
144 mm
- Vgradna višina
144 mm
- Mere
(D x Š x V) 140 x 144 x 144 mm
- Značilnosti
barvni zaslon
- Vgradna globina
140 mm
- Merilna kategorija
CAT III 300 V
- Širina
144 mm
- Višina
144 mm
- Dolžina
140 mm
- Širina okvirja
144 mm
- Vmesniki
RS485
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2143159 PQ Plus UMD 913 digitalna vgradna merilna naprava
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2143159 PQ Plus UMD 913 digitalna vgradna merilna naprava
Opis
UMD 913 je močan, večnamenski, zelo natančen merilni instrument za pritrditev na plošče. Je certificiran razreda A. Izmeri 4-fazni tok in napetost v 4-kvadrantnem delovanju, v razredu 0,05 in tako deluje v razredu 0,2s. Ne glede na to, kateri procesi potekajo v energetskih sistemih,
Omrežni analizatorji UMD 913 beležijo tudi najmanjše motnje ali spremembe. Vsi parametri napajanja se beležijo brezhibno in natančno. S podrobnimi ocenami kakovosti so vidna tudi najmanjša odstopanja in so podane informacije o tem, kdo je povzročil okvare. Natančna časovna sinhronizacija merilnih sistemov z uporabo GPS ali NTP omogoča združevanje merilnih podatkov za celovito spremljanje celotnega napajalnega omrežja. Za analizo in dokumentiranje kakovosti omrežja v skladu s samo definiranimi ali mednarodnimi standardi, kot so EN 50160, EN 61000-2-2, EN 61000-2-4 ali EN 61000-2-12, sistemi UMD nenehno beležijo vse omrežne parametre. Visoke zmogljivosti shranjevanja in učinkovite metode stiskanja omogočajo dolgoročne posnetke do nekaj let. Poleg kontinuiranega beleženja vseh spremenljivk, pomembnih za kakovost omrežja, integrirani modul za zapisovalnik napak omogoča beleženje prehodnih procesov s prehodnimi procesi s hitrostmi vzorčenja do 28,8 kHz. Na voljo je posamično ali v celoti
v kombinaciji na ključnih točkah vseh napetostnih nivojev. Spremljanje izmerjenih vrednosti poteka celovito, brezhibno in popolnoma samodejno.
Besedilo je strojno prevedeno.
Omrežni analizatorji UMD 913 beležijo tudi najmanjše motnje ali spremembe. Vsi parametri napajanja se beležijo brezhibno in natančno. S podrobnimi ocenami kakovosti so vidna tudi najmanjša odstopanja in so podane informacije o tem, kdo je povzročil okvare. Natančna časovna sinhronizacija merilnih sistemov z uporabo GPS ali NTP omogoča združevanje merilnih podatkov za celovito spremljanje celotnega napajalnega omrežja. Za analizo in dokumentiranje kakovosti omrežja v skladu s samo definiranimi ali mednarodnimi standardi, kot so EN 50160, EN 61000-2-2, EN 61000-2-4 ali EN 61000-2-12, sistemi UMD nenehno beležijo vse omrežne parametre. Visoke zmogljivosti shranjevanja in učinkovite metode stiskanja omogočajo dolgoročne posnetke do nekaj let. Poleg kontinuiranega beleženja vseh spremenljivk, pomembnih za kakovost omrežja, integrirani modul za zapisovalnik napak omogoča beleženje prehodnih procesov s prehodnimi procesi s hitrostmi vzorčenja do 28,8 kHz. Na voljo je posamično ali v celoti
v kombinaciji na ključnih točkah vseh napetostnih nivojev. Spremljanje izmerjenih vrednosti poteka celovito, brezhibno in popolnoma samodejno.
Besedilo je strojno prevedeno.
Izvedba
- Messung:Napetost (ULL; ULN) U1; U2; U3, ZN, U12; U23; U31 Kl 0,05 toka IL1; IL2; IL3; ILN; 2 IRCM Cl 0,05 Uvoz / izvoz aktivne / jalove energije na fazo L1; L2; L3 aktivna moč P1; P2; P3; PN; 3P uvoz; Izvozni razred 0,1 jalove moči Q1, Q2, Q3; QN; 3Q razred 1 navidezna moč S1; S2; S3; SN; 3S Kl. 0,2 harmonska popačenost D1; D2; D3; DN faktor moči cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl 0,5 simetrija da harmonska napetost THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1 harmonski tok THDI1; THDI2; THDI3; Harmoniki razreda 1 THDIN po vrstnem redu od 1. do 128. za faktor izkrivljanja U / I U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh frekvenca DC ... 15 kHz AC: 10 Hz ... 15 kHz Kl. 0,02 aktivne energije 4-kvadratni merilni uvoz / izvoz na fazo; Skupni odziv za reaktivno energijo razreda 0,2 s 4 kvadrantni uvoz / izvoz na fazo; Splošno utripanje razreda 2 daDatenlogger:Pomnilnik (bliskovni) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status V / I; Uvoz / izvoz energijsko aktivne / jalove energije na fazo L1; L2; Naprave za napetost L3 Možnost: PQ S Oscilogramska funkcija Možnost: GOweitere Funktionen:Alarmna logika; Mejne vrednosti za nad / pod U; -I; P; Q; S; neenakomeren pas. ; THD; cos phi; f; I / O 4 digitalni vhodi / 8 digitalnih izhodov; 2 analogna vhoda / 2 analogna izhoda; 4 releji 2 A AC pomnilnik 512 MB interval snemanja; min; h; Dnevi; Mesec; LetoKommunikation: RS485 Modbus; Ethernet 100 Mbit / s; USB –AElektrischer Anschluss:Napajalna napetost U: 85 ÷ 265 V AC / 90 ÷ 350 V DC poraba električne energije 5 VA prenapetostna kategorija CAT III / 300 VMessbereiche:Nominalna napetost 690 V AC preobremenitev 760 V AC impedanca 6,6 MOhm Nominalni tok 5 Previsok tok 100 A AC za največ 1 s hitrost vzorčenja 28,8 kHz PQ ocena EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:Razpon delovne temperature T: -5 ° C ... 50 ° C pri 5..95% rel. Območje shranjevanja vlage T: -30 ° C ... 70 ° CElektromagnetische Verträglichkeit:Sevanje EN 61000-6-4 sevanje EN 61000-6-2 stopnja zaščite: spredaj IP52Maße:ŠxVxD (mm) 144x144x140
Obseg dostave
- UMD 913
- ENVIS Basic
