PQ Plus UMD 98RCM digitalna vgradna merilna naprava

Ean:
Koda proizvajalca:
Št. izdelka:

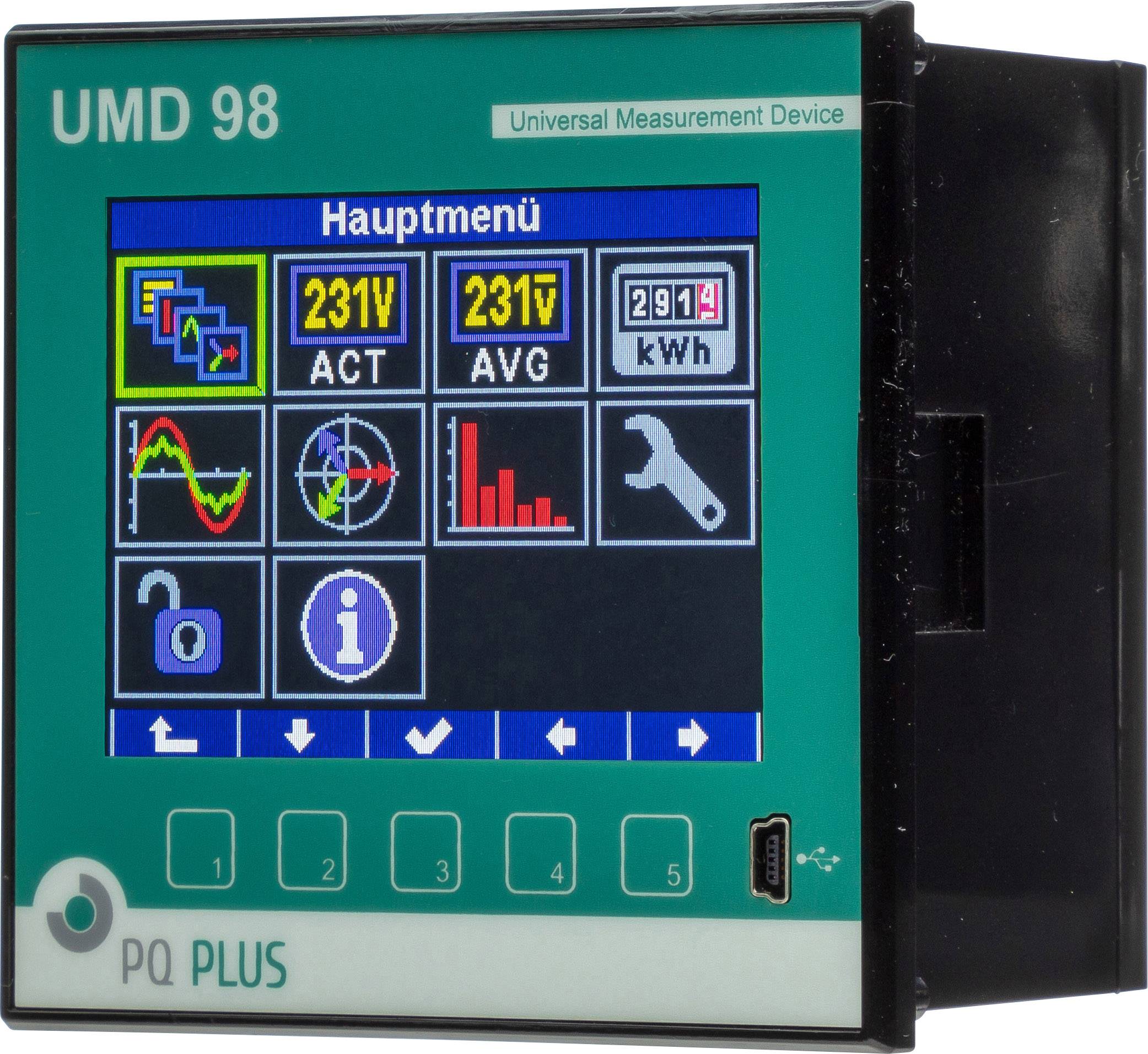

Prikaz merilne naprave z glavnim menijem, prikazuje napetost '231V', porabo '2974 kWh', barvne grafike; simboli za nastavitve in informacije.
Prikaz merilne naprave z glavnim menijem, prikazuje napetost '231V', porabo '2974 kWh', barvne grafike; simboli za nastavitve in informacije.

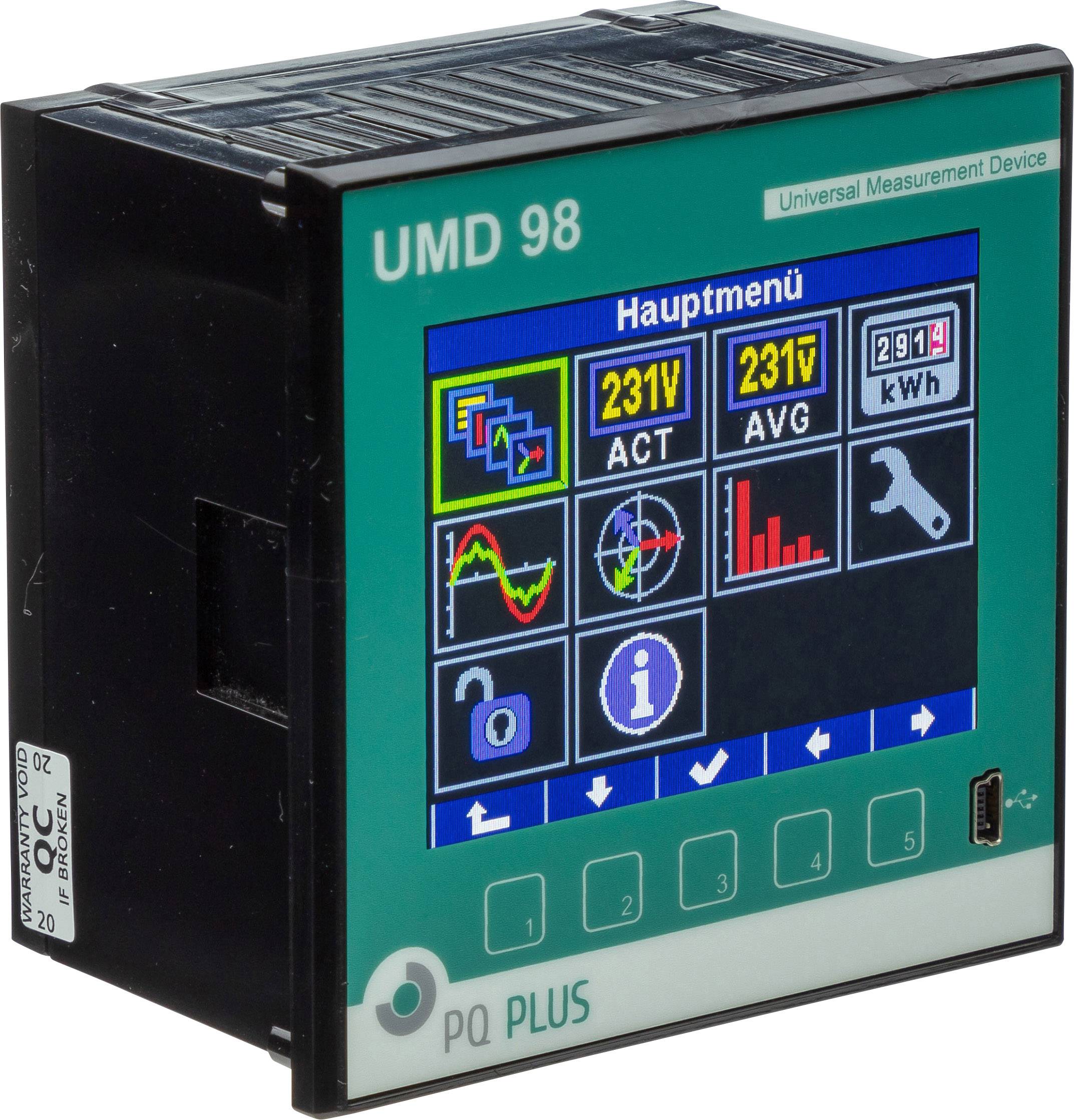

Naprava z digitalnim zaslonom prikazuje meritve kot '231V', '231V', '2971 kWh' in diagrame. Vidne so možnosti menija.

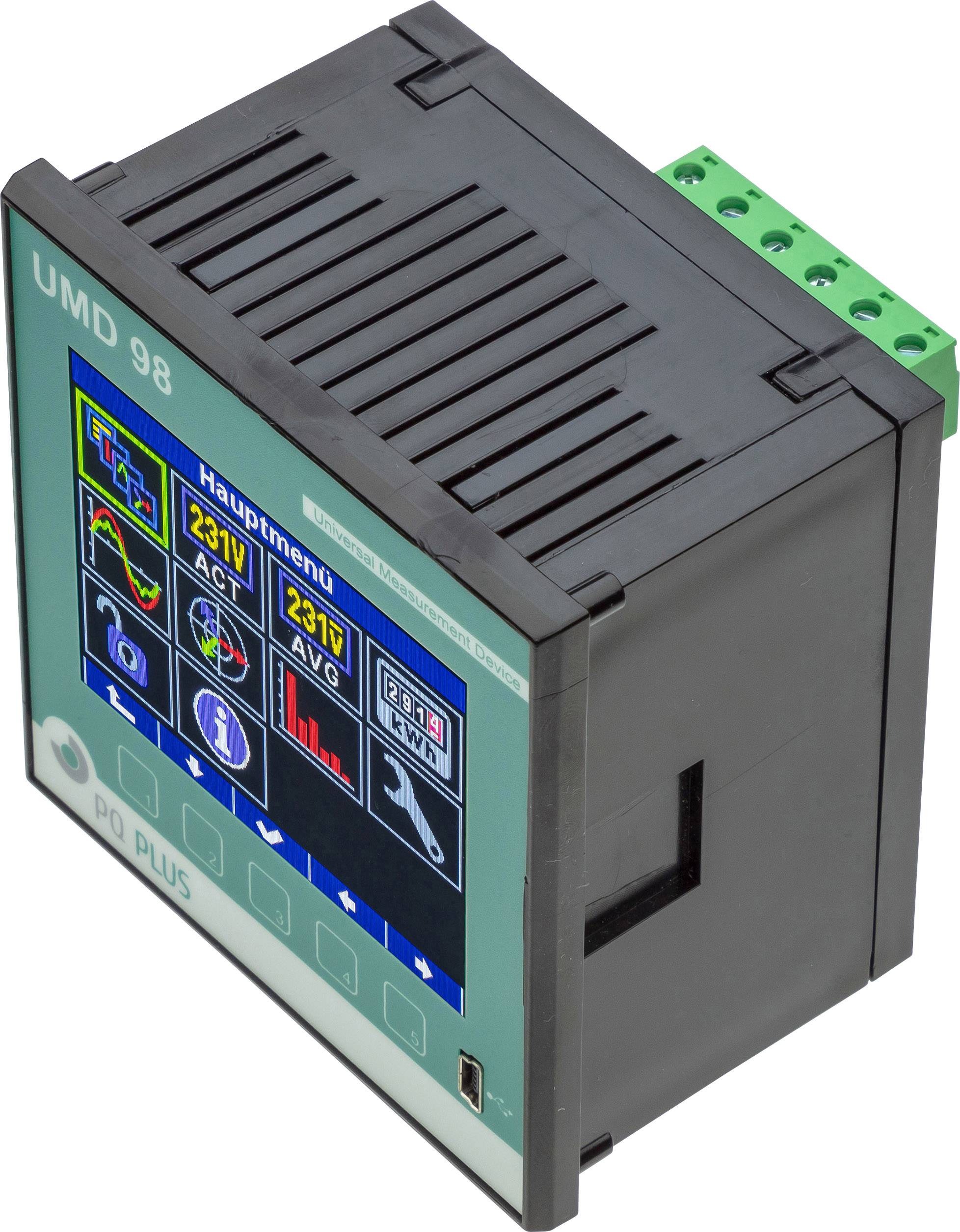

Digitalni merilnik, model UMD 98, prikazuje električne meritve, kot sta napetost in tok, na barvnem zaslonu.

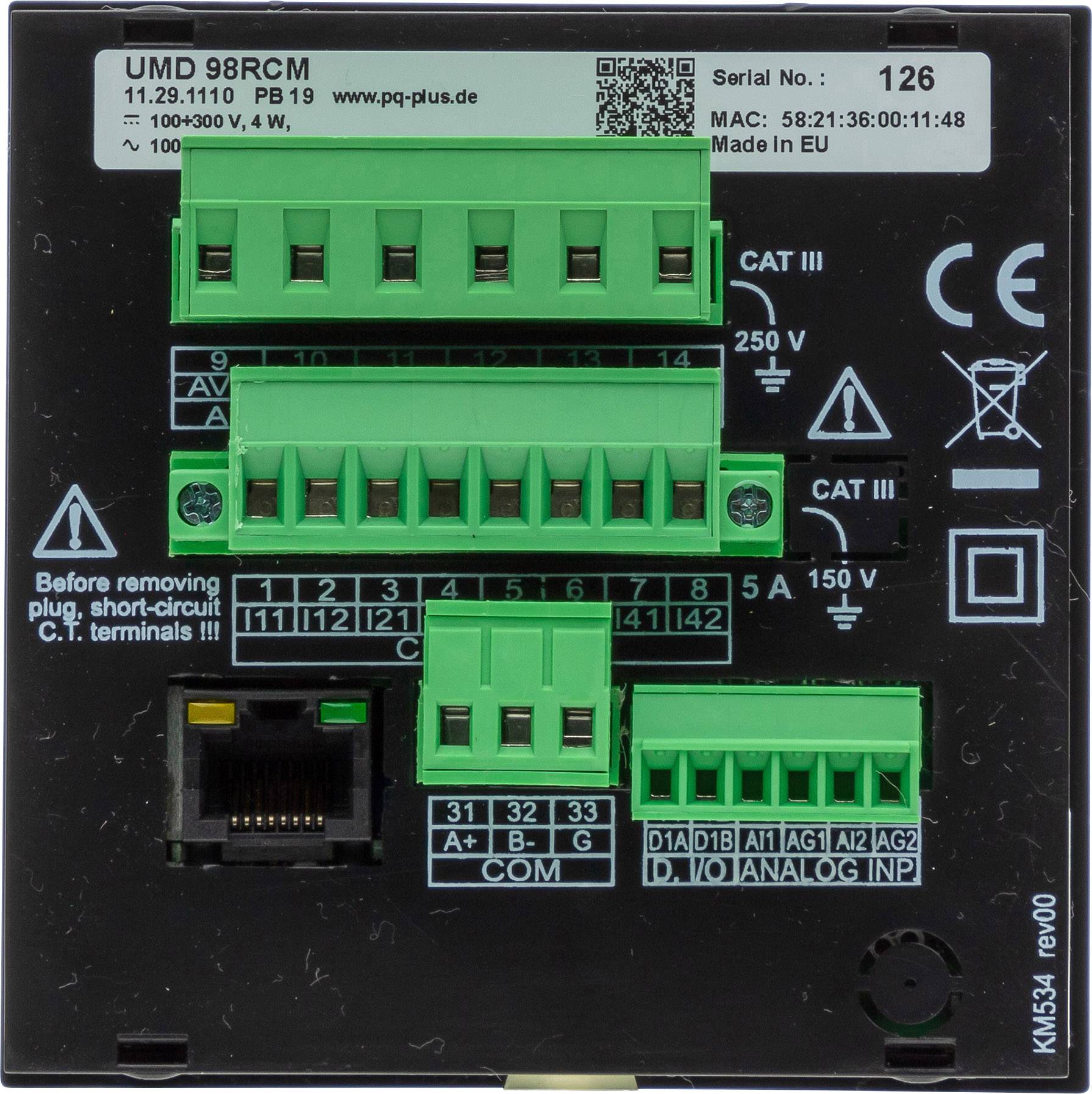

Elektronska merilna naprava z več zelenimi priključki in ethernetnim portom. Napis 'UMD 98RCM' zgoraj levo.
1/4
PQ Plus
Podatkovni list izdelka (PDF)
Deutsch (Deutschland)
Dostava sre, 14.10.

5 kos - zaloga Nemčija

Število

Skupaj (865,00 € / Kos)
865,00 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine
  • Tehnične specifikacije
  • Različice
  • Dokumenti in prenosi
  • Opis
  • Obseg dostave
  • Pogosto kupljeno skupaj

Tehnične specifikacije

Vrsta izdelka

digitalna vgradna merilna naprava

Vrsta

UMD 98RCM

IP40 (spredaj)

IP20 (hrbtna stran)

Mere

(D x Š x V) 80 x 96 x 96 mm

Značilnosti

barvni zaslon

Merilna kategorija

CAT III 300 V

Širina

96 mm

Višina

96 mm

Dolžina

80 mm

Dokumenti in prenosi

Tehnični podatki

Deutsch (Deutschland)

Tehnični podatki 2143162 PQ Plus UMD 98RCM digitalna vgradna merilna naprava

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2143162 PQ Plus UMD 98RCM digitalna vgradna merilna naprava

Opis

UMD 98 je visokozmogljiva vgrajena merilna naprava na sprednji plošči in nadomešča vse analogne merilne naprave. Izmeri 3/4-fazni tok in napetost v 4-kvadrantnem delovanju v razredu 0,2 in tako deluje v razredu 0,5s ter vseh običajnih velikosti omrežja, na primer harmonike do 50. Harmonike. Naprava je povezana s tokovnimi transformatorji z N / 5 A in N / 1 A. Kakovost omrežja preslika po EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Ima sijajen velik barvni grafični zaslon. UMD 98 se priročno uporablja s pomočjo 5 funkcijskih tipk. Ima dva analogna vhoda za merjenje RCM. Uporablja se lahko v omrežjih 230/400 V TN-S. Ima velik 512 MB pomnilnika in integriran spletni strežnik. Do naprave lahko dostopate prek vmesnika Ethernet (s 5 vrati) in mini USB povezave na sprednji strani. To pomeni, da je mogoče branjeti tudi internetne protokole, PLC in sisteme za upravljanje stavb enostavno povezati. Vgrajeni so tudi digitalni vhodi / izhodi in serijski RS485 vmesnik. Vdelano programsko opremo lahko razširite z modulom programske opreme PQ S in GO za mrežno analizo. Naprava je parametrizirana ali vizualizirana s programsko opremo ENVIS. CPU deluje na 25,6 kHz.

Besedilo je strojno prevedeno.

Izvedba

  • Messung:Napetost (ULL; ULN) U1; U2; U3, ZN, U12; U23; U31 terminal 0,2 trenutni IL1; IL2; IL3; IN; 2xRCM Cl. 0,2 uvoz / izvoz aktivne / jalove energije na fazo L1; L2; L3; na tarifo T1; T2; T3 aktivna moč P1; P2; P3; 3P uvoz; Izvoz, skupna 0,5 reaktivna moč Q1, Q2, Q3; 3Q razred 1 navidezna moč S1; S2; S3; Moč harmoničnega popačenja 3S razreda 1 D1; D2; Faktor moči D3 cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl 0,5 simetrija da harmonska napetost THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Kl.2 harmonični tok THDI1; THDI2; THDI3; Cl 2 harmonika na vrstni red od 1. do 50. za faktor izkrivljanja U / I U1fh; U2fh; U3fh; I1fh; I2fh; Frekvenca I3fh 40 ... 70 Hz Cl 0,05 aktivne energije 4 merjenje uvoza / izvoza na kvadrant na fazo; po tarifi; Skupni odziv reaktivne energije razreda 0,5 s 4 kvadrantni uvoz / izvoz na fazo; po tarifi; Skupna možnost trepetanja razreda 2: PQ SDatenlogger:Pomnilnik (bliskovni) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status V / I; Uvoz / izvoz energijsko aktivne / jalove energije na fazo L1; L2; L3 na tarifo T1; T2; T3 napetostne kratice Možnost: PQ S Oscilogram funkcija Možnost: GOweitere Funktionen:Mejne vrednosti alarmne logike za prekoračitev / podčrtovanje digitalnega vhoda / izhoda I / O 1; min; h; Dnevi; Mesec; LetoKommunikation: RS485 Modbus max. 921600 baud Ethernet 100 Mbit / s USBElektrischer Anschluss:Napajalna napetost U: 110 ... 250 V poraba izmenične napetosti 8 VA / 4 W prenapetostna kategorija CAT III / 300 VMessbereiche:Nazivna napetost 8 ... 660 V AC (400 V) neobvezna 20 .... 865 V (690) preobremenitev 1,2 kV LN / 1s; impedanca 3,6 MOhm vhodni signal x / 1 // 5A; prenapetost 1, 2x In (največ 70 A / 1s) hitrost vzorčenja 25,6 kHz PQ ocena ocene: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:Območje delovne temperature T: -25 ° C ... 60 ° C Območje shranjevanja T: -40 ° C ... 85 ° CElektromagnetische Verträglichkeit:Sevanje EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 obsevanje EN 55011 razred A, EN 55022 razred A Stopnja zaščite: spredaj IP40; opt. IP54, zadnja stran IP20Maße:ŠxVxD (mm) 96x96x80

Obseg dostave

  • UMD 98RCM
  • ENVIS Basic

Opis

UMD 98 je visokozmogljiva vgrajena merilna naprava na sprednji plošči in nadomešča vse analogne merilne naprave. Izmeri 3/4-fazni tok in napetost v 4-kvadrantnem delovanju v razredu 0,2 in tako deluje v razredu 0,5s ter vseh običajnih velikosti omrežja, na primer harmonike do 50. Harmonike. Naprava je povezana s tokovnimi transformatorji z N / 5 A in N / 1 A. Kakovost omrežja preslika po EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Ima sijajen velik barvni grafični zaslon. UMD 98 se priročno uporablja s pomočjo 5 funkcijskih tipk. Ima dva analogna vhoda za merjenje RCM. Uporablja se lahko v omrežjih 230/400 V TN-S. Ima velik 512 MB pomnilnika in integriran spletni strežnik. Do naprave lahko dostopate prek vmesnika Ethernet (s 5 vrati) in mini USB povezave na sprednji strani. To pomeni, da je mogoče branjeti tudi internetne protokole, PLC in sisteme za upravljanje stavb enostavno povezati. Vgrajeni so tudi digitalni vhodi / izhodi in serijski RS485 vmesnik. Vdelano programsko opremo lahko razširite z modulom programske opreme PQ S in GO za mrežno analizo. Naprava je parametrizirana ali vizualizirana s programsko opremo ENVIS. CPU deluje na 25,6 kHz.

Besedilo je strojno prevedeno.

Izvedba

  • Messung:Napetost (ULL; ULN) U1; U2; U3, ZN, U12; U23; U31 terminal 0,2 trenutni IL1; IL2; IL3; IN; 2xRCM Cl. 0,2 uvoz / izvoz aktivne / jalove energije na fazo L1; L2; L3; na tarifo T1; T2; T3 aktivna moč P1; P2; P3; 3P uvoz; Izvoz, skupna 0,5 reaktivna moč Q1, Q2, Q3; 3Q razred 1 navidezna moč S1; S2; S3; Moč harmoničnega popačenja 3S razreda 1 D1; D2; Faktor moči D3 cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl 0,5 simetrija da harmonska napetost THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Kl.2 harmonični tok THDI1; THDI2; THDI3; Cl 2 harmonika na vrstni red od 1. do 50. za faktor izkrivljanja U / I U1fh; U2fh; U3fh; I1fh; I2fh; Frekvenca I3fh 40 ... 70 Hz Cl 0,05 aktivne energije 4 merjenje uvoza / izvoza na kvadrant na fazo; po tarifi; Skupni odziv reaktivne energije razreda 0,5 s 4 kvadrantni uvoz / izvoz na fazo; po tarifi; Skupna možnost trepetanja razreda 2: PQ SDatenlogger:Pomnilnik (bliskovni) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status V / I; Uvoz / izvoz energijsko aktivne / jalove energije na fazo L1; L2; L3 na tarifo T1; T2; T3 napetostne kratice Možnost: PQ S Oscilogram funkcija Možnost: GOweitere Funktionen:Mejne vrednosti alarmne logike za prekoračitev / podčrtovanje digitalnega vhoda / izhoda I / O 1; min; h; Dnevi; Mesec; LetoKommunikation: RS485 Modbus max. 921600 baud Ethernet 100 Mbit / s USBElektrischer Anschluss:Napajalna napetost U: 110 ... 250 V poraba izmenične napetosti 8 VA / 4 W prenapetostna kategorija CAT III / 300 VMessbereiche:Nazivna napetost 8 ... 660 V AC (400 V) neobvezna 20 .... 865 V (690) preobremenitev 1,2 kV LN / 1s; impedanca 3,6 MOhm vhodni signal x / 1 // 5A; prenapetost 1, 2x In (največ 70 A / 1s) hitrost vzorčenja 25,6 kHz PQ ocena ocene: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:Območje delovne temperature T: -25 ° C ... 60 ° C Območje shranjevanja T: -40 ° C ... 85 ° CElektromagnetische Verträglichkeit:Sevanje EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 obsevanje EN 55011 razred A, EN 55022 razred A Stopnja zaščite: spredaj IP40; opt. IP54, zadnja stran IP20Maße:ŠxVxD (mm) 96x96x80

Obseg dostave

  • UMD 98RCM
  • ENVIS Basic
