PQ Plus UMD 98RCM-T digitalna vgradna merilna naprava

Ean:
Koda proizvajalca:
Št. izdelka:

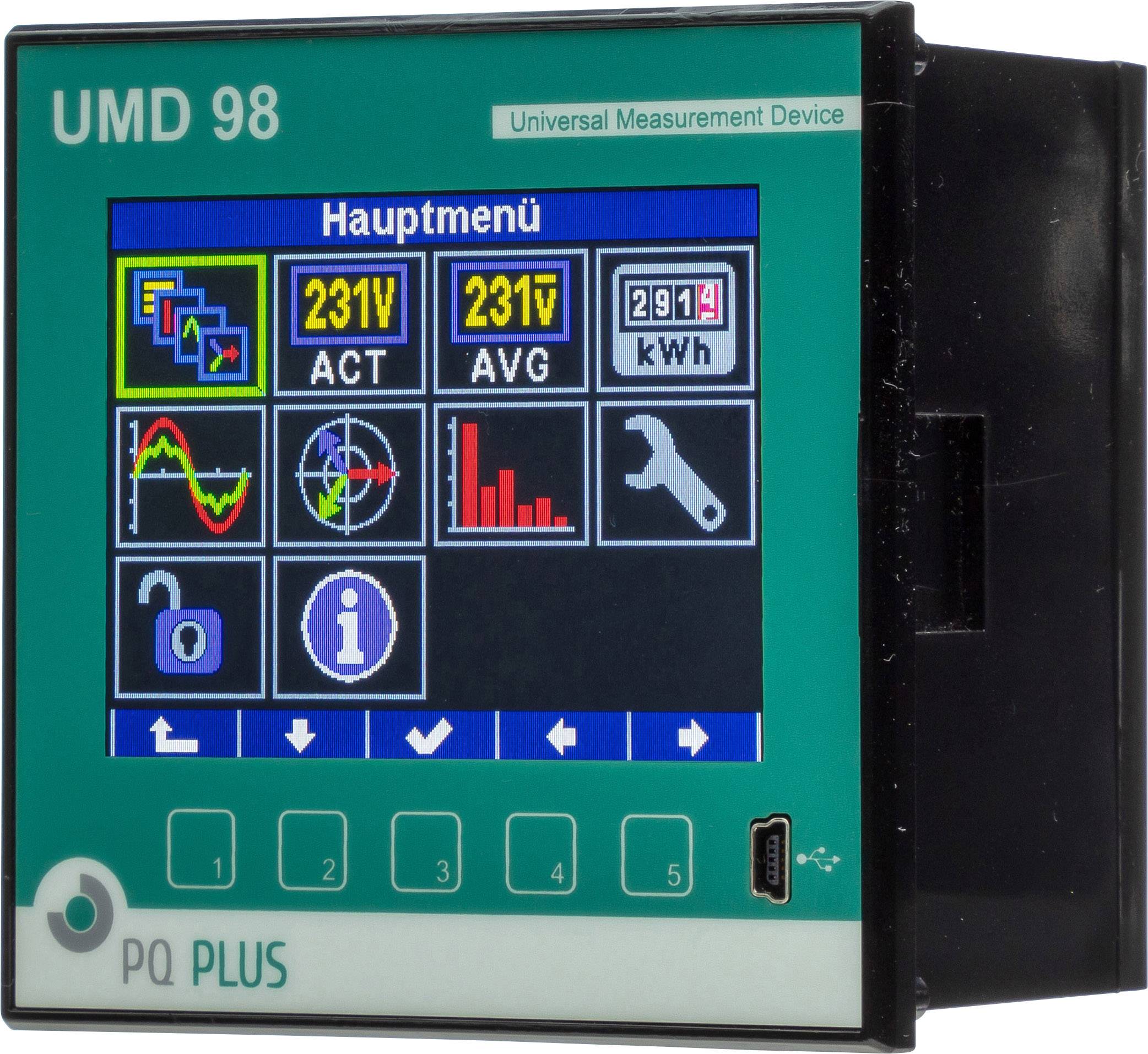

Merilna naprava UMD 98 z zaslonom, prikazuje meni z ikonami za nadzor električne energije ter napetostne prikaze 231V (ACT) in 231V (AVG).
Merilna naprava UMD 98 z zaslonom, prikazuje meni z ikonami za nadzor električne energije ter napetostne prikaze 231V (ACT) in 231V (AVG).

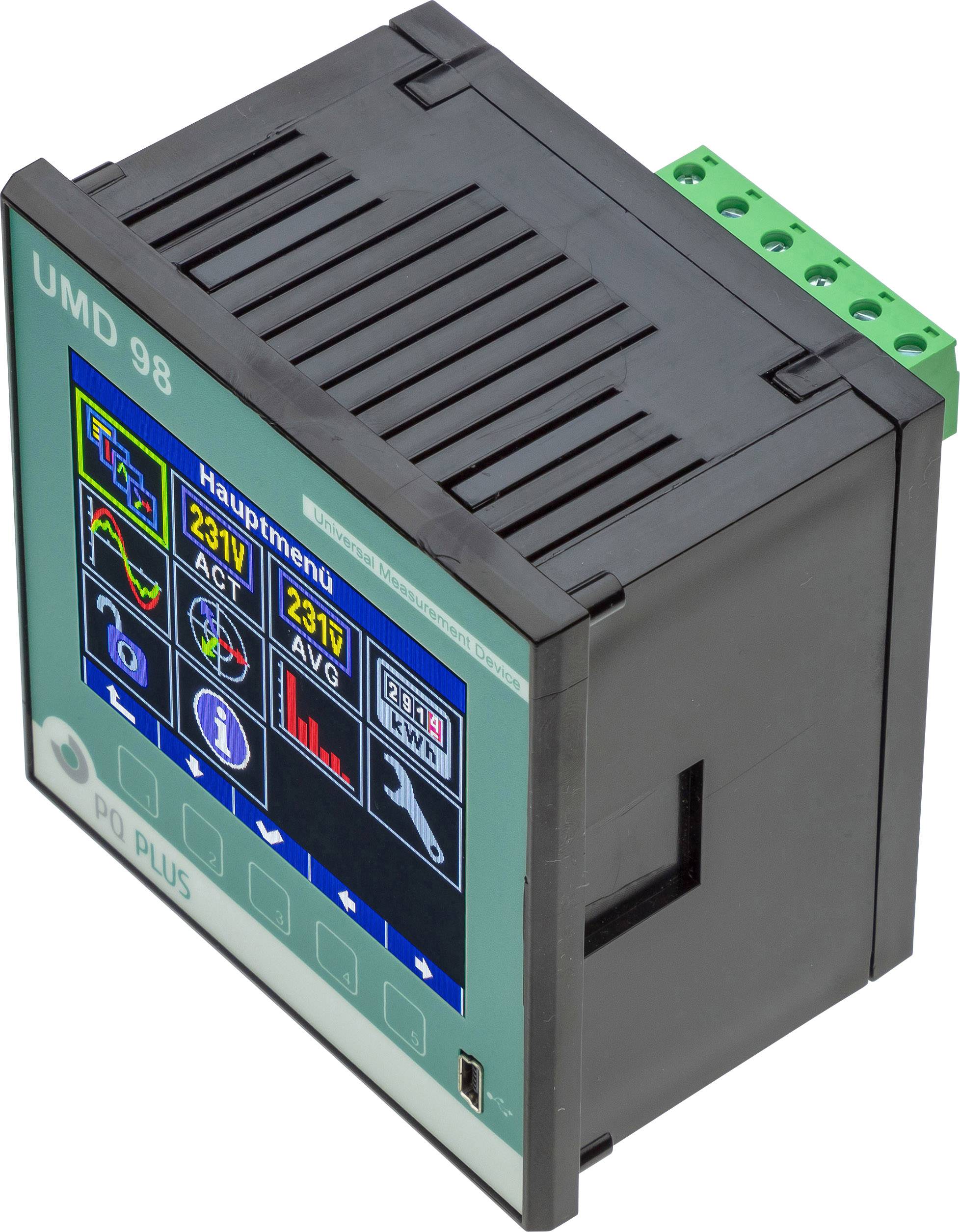

Digitalni merilnik z zaslonom prikazuje različne meritve, kot sta napetost in tok. Zgoraj piše 'UMD 98'.

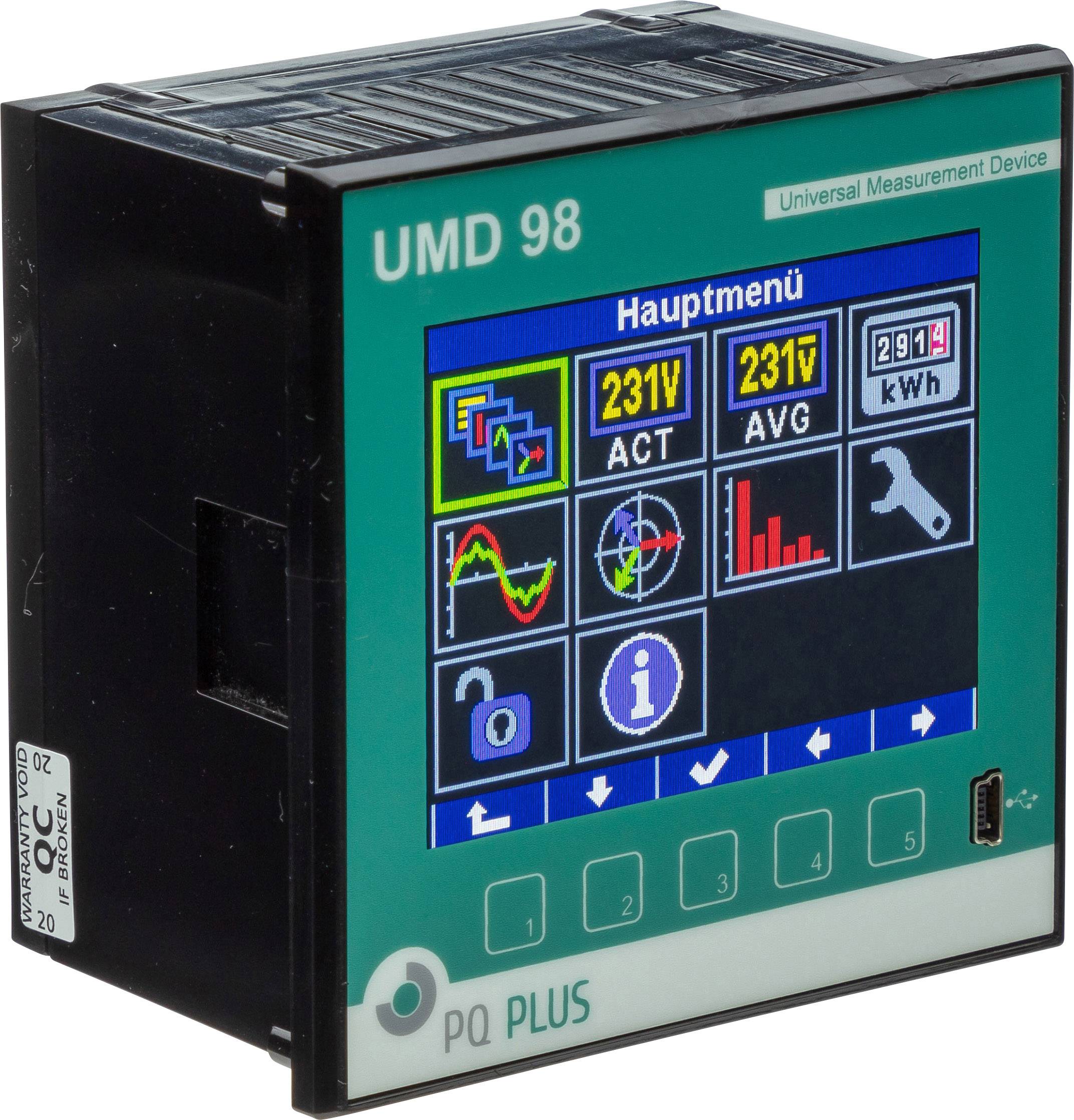

Električna merilna naprava z digitalnim zaslonom prikazuje električne meritve, kot so napetost, električni tok in poraba energije.

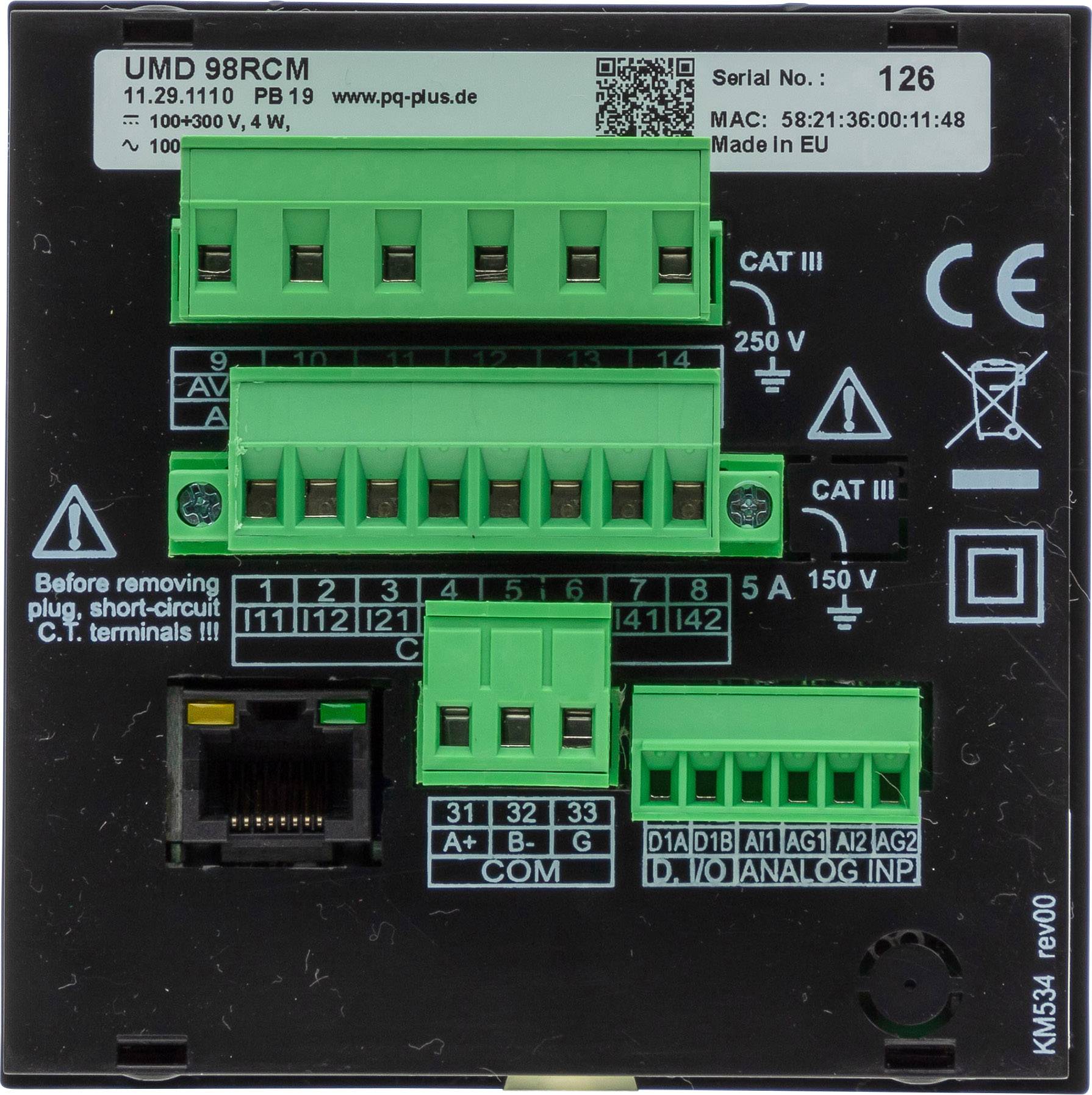

Elektronska naprava z zelenimi priključnimi sponkami, ethernetnim priključkom in različnimi kategorijami napetosti.
1/4
PQ Plus
Podatkovni list izdelka (PDF)
Deutsch (Deutschland)
Dostava sre, 14.10.

5 kos - zaloga Nemčija

Število

Skupaj (909,00 € / Kos)
909,00 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine
  • Tehnične specifikacije
  • Različice
  • Dokumenti in prenosi
  • Opis
  • Obseg dostave
  • Pogosto kupljeno skupaj

Tehnične specifikacije

Vrsta izdelka

digitalna vgradna merilna naprava

Merilna funkcija

napetost

Območje merjenja (min.)

8 V

Vrsta

UMD 98RCM-T

Merilno območje (maks.)

865 V

Vrsta zaslona

grafični

IP40 (spredaj)

IP20 (hrbtna stran)

Širina vgradnje

96 mm

Vgradna višina

96 mm

Mere

(D x Š x V) 80 x 96 x 96 mm

Osvetlitev zaslona

RGB

Značilnosti

barvni zaslon

Vgradna globina

80 mm

Merilna kategorija

CAT III 300 V

Širina

96 mm

Višina

96 mm

Dolžina

80 mm

Vmesniki

LAN

Vmesnik

Ethernet

Dokumenti in prenosi

Tehnični podatki

Deutsch (Deutschland)

Tehnični podatki 2143167 PQ Plus UMD 98RCM-T digitalna vgradna merilna naprava

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2143167 PQ Plus UMD 98RCM-T digitalna vgradna merilna naprava

Opis

UMD 98 je visokozmogljiva vgrajena merilna naprava na sprednji plošči in nadomešča vse analogne merilne naprave. Izmeri 3/4-fazni tok in napetost v 4-kvadrantnem delovanju v razredu 0,2 in tako deluje v razredu 0,5s ter vseh običajnih velikosti omrežja, na primer harmonike do 50. Harmonike. Naprava je povezana s tokovnimi transformatorji z N / 5 A in N / 1 A. Kakovost omrežja preslika po EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Ima sijajen velik barvni grafični zaslon. UMD 98 se priročno uporablja s pomočjo 5 funkcijskih tipk. Ima analogni vhod za merjenje RCM. Uporablja se lahko v omrežjih 230/400 V TN-S. Ima velik 512 MB pomnilnika in integriran spletni strežnik. Do naprave lahko dostopate prek vmesnika Ethernet (s 5 vrati) in mini USB povezave na sprednji strani. To pomeni, da je mogoče branjeti tudi internetne protokole, PLC in sisteme za upravljanje stavb enostavno povezati. Vgrajeni so tudi digitalni vhodi / izhodi in serijski RS485 vmesnik. Vdelano programsko opremo lahko razširite z modulom programske opreme PQ S in GO za mrežno analizo. Naprava je parametrizirana ali vizualizirana s programsko opremo ENVIS. CPU deluje na 25,6 kHz.

Besedilo je strojno prevedeno.

Izvedba

  • Messung:Napetost (ULL; ULN) U1; U2; U3, ZN, U12; U23; U31 terminal 0,2 trenutni IL1; IL2; IL3; IN; 2xRCM Cl. 0,2 uvoz / izvoz aktivne / jalove energije na fazo L1; L2; L3; na tarifo T1; T2; T3 aktivna moč P1; P2; P3; 3P uvoz; Izvoz, skupna 0,5 reaktivna moč Q1, Q2, Q3; 3Q razred 1 navidezna moč S1; S2; S3; Moč harmoničnega popačenja 3S razreda 1 D1; D2; Faktor moči D3 cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl 0,5 simetrija da harmonska napetost THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Kl.2 harmonični tok THDI1; THDI2; THDI3; Cl 2 harmonika na vrstni red od 1. do 50. za faktor izkrivljanja U / I U1fh; U2fh; U3fh; I1fh; I2fh; Frekvenca I3fh 40 ... 70 Hz Cl 0,05 aktivne energije 4 merjenje uvoza / izvoza na kvadrant na fazo; po tarifi; Skupni odziv reaktivne energije razreda 0,5 s 4 kvadrantni uvoz / izvoz na fazo; po tarifi; Skupna možnost trepetanja razreda 2: PQ SDatenlogger:Pomnilnik (bliskovni) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status V / I; Uvoz / izvoz energijsko aktivne / jalove energije na fazo L1; L2; L3; na tarifo T1; T2; T3 napetostne kratice Možnost: PQ S Oscilogram funkcija Možnost: GOweitere Funktionen:Mejne vrednosti alarmne logike za prekoračitev / podčrtovanje; V / I 1 digitalni vhodno / izhodni pomnilnik 512 MB interval snemanja bliskavice; min; h; Dnevi; Mesec; LetoKommunikation: RS485 Modbus max. 921600 baud Ethernet 100 Mbit / s USBElektrischer Anschluss:Napajalna napetost U: 110 ... 250 V poraba izmenične napetosti 8 VA / 4 W prenapetostna kategorija CAT III / 300 VMessbereiche:Nazivna napetost 8 ... 660 V AC (400 V) neobvezna 20 .... 865 V (690) preobremenitev 1,2 kV LN / 1s impedanca 3,6 MOhm vhodni signal x / 1 // 5A; prenapetost 1,2x V (največ 70 A / 1s) hitrost vzorčenja 25,6 kHz PQ ocena ocene: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:Območje delovne temperature T: -25 ° C ... 60 ° C Območje shranjevanja T: -40 ° C ... 85 ° CElektromagnetische Verträglichkeit:Sevanje EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 obsevanje EN 55011 razred A, EN 55022 razred A Stopnja zaščite: spredaj IP40; opt. IP54, zadnja stran IP20Maße:ŠxVxD (mm) 96x96x80

Obseg dostave

  • UMD 98RCM-T
  • ENVIS Basic

Opis

UMD 98 je visokozmogljiva vgrajena merilna naprava na sprednji plošči in nadomešča vse analogne merilne naprave. Izmeri 3/4-fazni tok in napetost v 4-kvadrantnem delovanju v razredu 0,2 in tako deluje v razredu 0,5s ter vseh običajnih velikosti omrežja, na primer harmonike do 50. Harmonike. Naprava je povezana s tokovnimi transformatorji z N / 5 A in N / 1 A. Kakovost omrežja preslika po EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Ima sijajen velik barvni grafični zaslon. UMD 98 se priročno uporablja s pomočjo 5 funkcijskih tipk. Ima analogni vhod za merjenje RCM. Uporablja se lahko v omrežjih 230/400 V TN-S. Ima velik 512 MB pomnilnika in integriran spletni strežnik. Do naprave lahko dostopate prek vmesnika Ethernet (s 5 vrati) in mini USB povezave na sprednji strani. To pomeni, da je mogoče branjeti tudi internetne protokole, PLC in sisteme za upravljanje stavb enostavno povezati. Vgrajeni so tudi digitalni vhodi / izhodi in serijski RS485 vmesnik. Vdelano programsko opremo lahko razširite z modulom programske opreme PQ S in GO za mrežno analizo. Naprava je parametrizirana ali vizualizirana s programsko opremo ENVIS. CPU deluje na 25,6 kHz.

Besedilo je strojno prevedeno.

Izvedba

  • Messung:Napetost (ULL; ULN) U1; U2; U3, ZN, U12; U23; U31 terminal 0,2 trenutni IL1; IL2; IL3; IN; 2xRCM Cl. 0,2 uvoz / izvoz aktivne / jalove energije na fazo L1; L2; L3; na tarifo T1; T2; T3 aktivna moč P1; P2; P3; 3P uvoz; Izvoz, skupna 0,5 reaktivna moč Q1, Q2, Q3; 3Q razred 1 navidezna moč S1; S2; S3; Moč harmoničnega popačenja 3S razreda 1 D1; D2; Faktor moči D3 cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl 0,5 simetrija da harmonska napetost THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Kl.2 harmonični tok THDI1; THDI2; THDI3; Cl 2 harmonika na vrstni red od 1. do 50. za faktor izkrivljanja U / I U1fh; U2fh; U3fh; I1fh; I2fh; Frekvenca I3fh 40 ... 70 Hz Cl 0,05 aktivne energije 4 merjenje uvoza / izvoza na kvadrant na fazo; po tarifi; Skupni odziv reaktivne energije razreda 0,5 s 4 kvadrantni uvoz / izvoz na fazo; po tarifi; Skupna možnost trepetanja razreda 2: PQ SDatenlogger:Pomnilnik (bliskovni) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status V / I; Uvoz / izvoz energijsko aktivne / jalove energije na fazo L1; L2; L3; na tarifo T1; T2; T3 napetostne kratice Možnost: PQ S Oscilogram funkcija Možnost: GOweitere Funktionen:Mejne vrednosti alarmne logike za prekoračitev / podčrtovanje; V / I 1 digitalni vhodno / izhodni pomnilnik 512 MB interval snemanja bliskavice; min; h; Dnevi; Mesec; LetoKommunikation: RS485 Modbus max. 921600 baud Ethernet 100 Mbit / s USBElektrischer Anschluss:Napajalna napetost U: 110 ... 250 V poraba izmenične napetosti 8 VA / 4 W prenapetostna kategorija CAT III / 300 VMessbereiche:Nazivna napetost 8 ... 660 V AC (400 V) neobvezna 20 .... 865 V (690) preobremenitev 1,2 kV LN / 1s impedanca 3,6 MOhm vhodni signal x / 1 // 5A; prenapetost 1,2x V (največ 70 A / 1s) hitrost vzorčenja 25,6 kHz PQ ocena ocene: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:Območje delovne temperature T: -25 ° C ... 60 ° C Območje shranjevanja T: -40 ° C ... 85 ° CElektromagnetische Verträglichkeit:Sevanje EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 obsevanje EN 55011 razred A, EN 55022 razred A Stopnja zaščite: spredaj IP40; opt. IP54, zadnja stran IP20Maße:ŠxVxD (mm) 96x96x80

Obseg dostave

  • UMD 98RCM-T
  • ENVIS Basic
