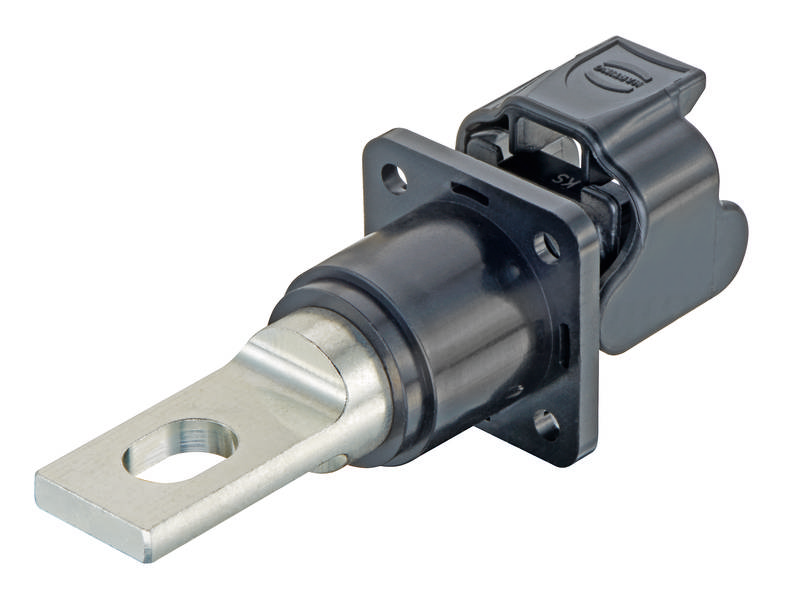

priključno ohišje 09 93 001 0303 09930010303 HARTING 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
priključno ohišje
Material ohišja
100 % poliester
Vrsta
09 93 001 0303
Proizv. št. delov
09930010303
Značilnosti
vzdolžna ročica
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
25,99 €
3
4% = 1,13 €
24,86 €
5
6% = 1,58 €
24,41 €
10
7% = 1,88 €
24,11 €
25
9% = 2,22 €
23,77 €
50
10% = 2,60 €
23,39 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (25,99 € / Kos)
25,99 €
z DDV
Tehnične specifikacije
- Serija: Han® S
- Število stikov: 1
- Vrsta zaklepanja: vzdolžni nosilec
- Nazivni tok: 200 A
- Izolacijska upornost:> 108Ω
- Kontaktni upor: ≤ 0,3 mΩ
- Mejna temperatura: -40... +125 °C
- Material kontaktov: bakrova zlitina
- Kontaktna površina: posrebrena
- Razred vnetljivosti materiala po UL 94: V-0
- Standardi: IEC 60664-1; EN 45545-2 Požarna zaščita v železniških vozilih; IEC 61984; UL 1973; UL 4128; UL 9540; UL 1977
- Neto teža: 40 g
- Oznaka: Han® S 200
- Nazivna napetost: 1.500 V
- Nazivna impulzna napetost: 8 kV
- Stopnja onesnaženosti: 2
- Požarna zaščita v tirnih vozilih: EN 45545-2 (2020-08)
- Področje uporabe: sistemi za shranjevanje energije
- Razred zaščite po IEC 60529: IP40, ko je priključen; IP20, ko je izklopljen (1500 V DC; 1000 V AC)
- Opis ohišja: vključno z nožnim kontaktom s priključkom zbiralke
- Zatezni moment: 11 Nm
- Vrsta ohišja: nadometno ohišje
- Material ohišja: poliamid (PA)
- Barva ohišja: RAL 9005 (globoko črna)
- Opomba o mejni temperaturi: če se uporablja kot konektor v skladu z IEC 61984.
- Število ponovnih zaklepanj: ≥ 500
- Vrsta
09 93 001 0303
- Vrsta izdelka
priključno ohišje
- Proizv. št. delov
09930010303
- Značilnosti
vzdolžna ročica
- Skupno število polov
1
- Material ohišja
100 % poliester
- Serija
Han® S
- Merilna napetost
1500 V
- Merilni tok
200 A
- Za vstavke/zatič/dozo
Stiftkontakt
- Vsebina
1 kos
- Material (podrobnosti)
bakrova zlitina
- Število pinov
1
IP40
IP20
- Maks. temperatura
125 °C
- Min. temperatura
-40 °C
- Stopnja onesnaženja
2
FALSE
FALSE
Black
Single locking lever
FALSE
FALSE
Plastic
Other
-40-125 °C
V0
FALSE
FALSE
Housing extension
IP20
Other
Base unit
None
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3001552 priključno ohišje 09 93 001 0303 09930010303 HARTING 1 kos
Tehnični podatki 3001552 priključno ohišje 09 93 001 0303 09930010303 HARTING 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3001552 priključno ohišje 09 93 001 0303 09930010303 HARTING 1 kos
Opis
Montažno ohišje, vključno z nožnim kontaktom s priključkom zbiralke, vzdolžni nosilec, material ohišja: poliamid (PA), RAL 9005 (jet black)
