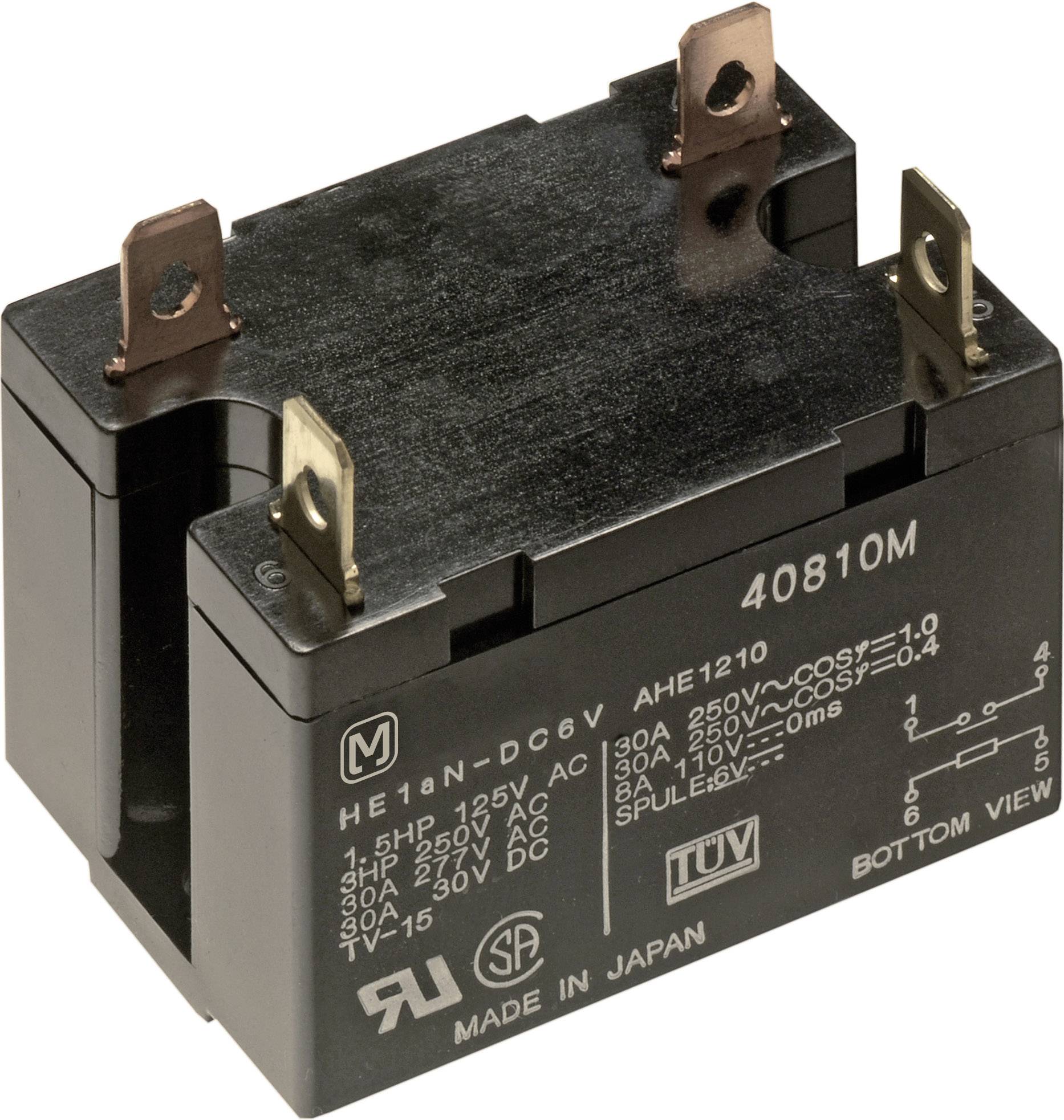

Rele za tiskano vezje 12 V/DC 30 A 1 x zapiralni Panasonic HE1AN12 1 kos

Slika je simbolična

Tehnična risba pravokotne električne komponente z merami v milimetrih in priključki na vrhu.

Tehnična risba električnega komponenta z merami v milimetrih. Prikazuje pogled od zgoraj in spredaj ter priključne točke.

'Električna shema z dvema načrtoma vezij (1a, 2a) in pogledom sprednje plošče z dimenzijami in luknjami.'

1/4

Slika je simbolična

Vrsta izdelka

rele za tiskano vezje

Nazivna napetost tuljave

12 V/DC

Način nadzora

monostabilno, 1 tuljava

Kontakt

1 zapiralo

Preklopna napetost (maks.)

30 V/DC

277 V/AC

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

4 kos - zaloga Nemčija (Samo do izteka zaloge)

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (18,99 € / Kos)

18,99 €

z DDV

Na voljo samo 4 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: rele za tiskano vezje

Vrsta: HE1AN12

Nazivna napetost tuljave: 12 V/DC

Odzivna napetost (min.): 8.4 V/DC

Delovna napetost (maks.): 13.2 V/DC

Način nadzora: monostabilno, 1 tuljava

Upor (tuljava): 75 Ω

Kontakt: 1 zapiralo

Material kontakta: AgSnO2

Preklopna napetost (maks.): 30 V/DC
277 V/AC

Preklopni tok maks.: 30 A

Maks. preklopna moč: 8310 VA

Zračna/plazilna razdalja (tuljave/kontakti): 3 mm

Priključek: spajkalni zatič

Min. temperatura: -40 °C

Maks. temperatura: +55 °C

Dolžina: 50 mm

Širina: 33 mm

Višina: 35 mm

Mere: (D x Š x V) 50 x 33 x 35 mm

Vsebina: 1 kos

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 504791 Rele za tiskano vezje 12 V/DC 30 A 1 x zapiralni Panasonic HE1AN12 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 504791 Rele za tiskano vezje 12 V/DC 30 A 1 x zapiralni Panasonic HE1AN12 1 kos

Opis

Kompaktni omrežni relej za napetost enosmerne in izmenične napetosti. Odlična značilnost vdora in visoka temperaturna odpornost.
Anwendung:Ravno blago, potrošniška elektronika, tehnologija gospodinjskih aparatov, pisarniška oprema, napajalniki.

Besedilo je strojno prevedeno.
