Robotis servo motor MBS-ANT-54
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (659,00 € / Kos)
659,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Servo motor: XM540-W270-T
- Teža 165g
- Dimenzije: 33,5 x 58,5 x 44 mm
- Prestavno razmerje: 272,5:1

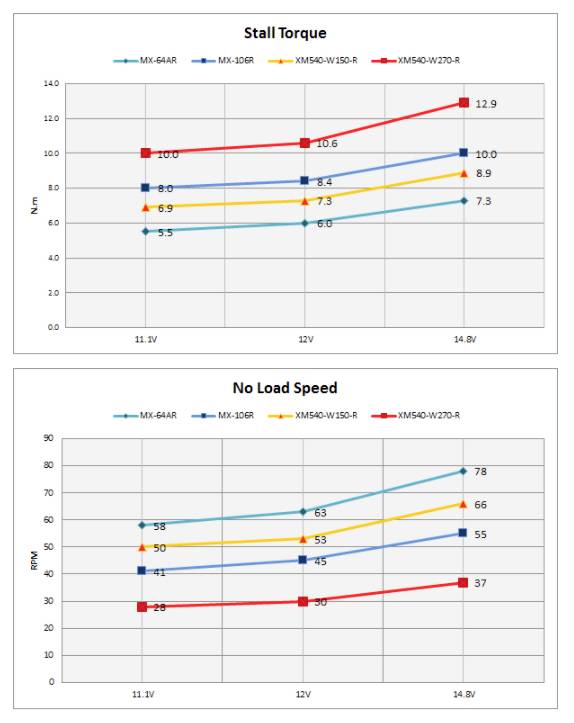

- Navor: 14,8 V 12,9 N.m | 12V 10,6N.m | 11,1 V 10 N.m
- RPM: 14,8 V 37 | 12V 30 | 11,1 V 28
- Notranji uC: STM32F103C8 72MHz Cortex M3
- Kodirnik: Brezkontaktni magnetni kodirnik
- Natančnost pozicioniranja: 0,088° x 4096 korakov
- Delovna napetost: 10 - 14,8 V (priporočeno: 12 V)
- Protokol: TTL / Half Duplex UART
- ID: 0 - 253
- Hitrost prenosa: 9600bps - 4,5Mbps
- Vrsta izdelka
servo motor
- Dolžina
33.5 mm
- Širina
58.5 mm
- Proizv. št. delov
MBS-ANT-54
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3089984 Robotis servo motor MBS-ANT-54
Opis

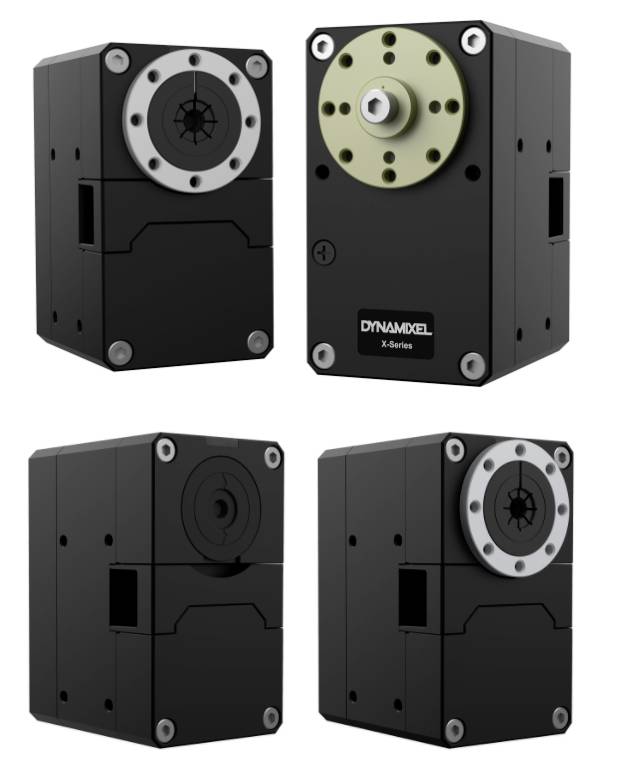

Serija DYNAMIXEL X540 ima moč, primerljivo z MX106, vendar je bila glasnost zmanjšana za 28,4 %. Serija Dynamixel X je trenutno najnovejša serija omrežnih servo motorjev podjetja ROBOTIS. Servo motor XM540-W270-T ima brezkontaktne magnetne dajalnike, ki omogočajo vrtenje za 360° pri hitrosti do 37 vrt/min. Možni so navori do 12,9 Nm pri napetosti do 14,8 V. Te izjemne zmogljivosti skupaj z izjemno nizko težo le 165 g dajejo zelo močan servo motor za univerzalne aplikacije.
Napeljava kablov
Poleg tega je bila napeljava kablov serije Dynamixel X temeljito spremenjena, zaradi česar je še večja zanesljivost. Kabli niso več povezani z zadnjim delom servo motorja, kot je običajno pri seriji AX/MX, temveč so speljani mimo vrtiščnih točk, kar manj obremenjuje kable in zmanjšuje izpostavljenost kablov.
vijačni priključek
Serijo Dynamixel X je mogoče priviti skupaj na različne načine. Pri uporabi montažnih profilov pazite na uporabo distančnih obročev, ki so vključeni v obseg dobave.
Besedilo je strojno prevedeno.
Napeljava kablov
Poleg tega je bila napeljava kablov serije Dynamixel X temeljito spremenjena, zaradi česar je še večja zanesljivost. Kabli niso več povezani z zadnjim delom servo motorja, kot je običajno pri seriji AX/MX, temveč so speljani mimo vrtiščnih točk, kar manj obremenjuje kable in zmanjšuje izpostavljenost kablov.
vijačni priključek
Serijo Dynamixel X je mogoče priviti skupaj na različne načine. Pri uporabi montažnih profilov pazite na uporabo distančnih obročev, ki so vključeni v obseg dobave.
Besedilo je strojno prevedeno.
Izvedba
- Servo motor DYNAMIXEL XM540-W270-T
- Aktuator Dynamixel serije X
- TTL / Half Duplex UART vmesnik
- 12,9 Nm
- 37 obratov na minuto
Obseg dostave
- 1x servo motor Dynamixel XM540-W270-T
- 1x servo hupa (HN13-N101)
- 1x podatkovni in napajalni kabel X3P
- 5x distančni obroči
- Razni vijaki in matice
