Schabus brezžični nadzor izpuhov FTX 100 / FDS 100 bela

Paket udobja FTX 100 s FDS 100 omogoča kombinirano delovanje sistema za odvod zraka in kamina, ki je odvisen od zraka v prostoru. FTX 100 uporablja temperaturni senzor za spremljanje temperature izpušnih plinov v dimniški cevi in samodejno zazna, ali kamin deluje.

Če je kamin hladen, se izpušni sistem samodejno aktivira ne glede na položaj okna. Če temperatura dimnih plinov naraste nad prag preklopa 40 °C (± 5 °C), ima kamin prednost: sistem za odvod dima se nato aktivira le, ko je okno odprto. Histereza je približno 3 °C.

Brezžični oddajnik okna spremlja položaj okna in ga brezžično prenaša na radijski sprejemnik FDS 100. Paket udobja združuje avtomatsko spremljanje temperature in okenski kontakt ter tako ustvarja priročen sistem za nadzor odvoda zraka.

Preizkušena regulacija izpušnega zraka FDS 100
Brezžična krmilna enota za odvod zraka FDS 100, ki je vključena v paket udobja, je preizkušena s strani TÜV in ima splošno gradbeno dovoljenje (oznaka Ü) Z-85.2-11. Odobritev se nanaša na krmilno enoto za odvod zraka FDS 100, ne na celoten paket udobja FTX 100 / FDS 100.

Pred namestitvijo v načrtovanje vključite dimnikarja, da zagotovite, da nič ne bo oviralo uspešnega pregleda po namestitvi. Obstajajo znatne regionalne razlike, na katere Elektrotechnik Schabus nima vpliva.

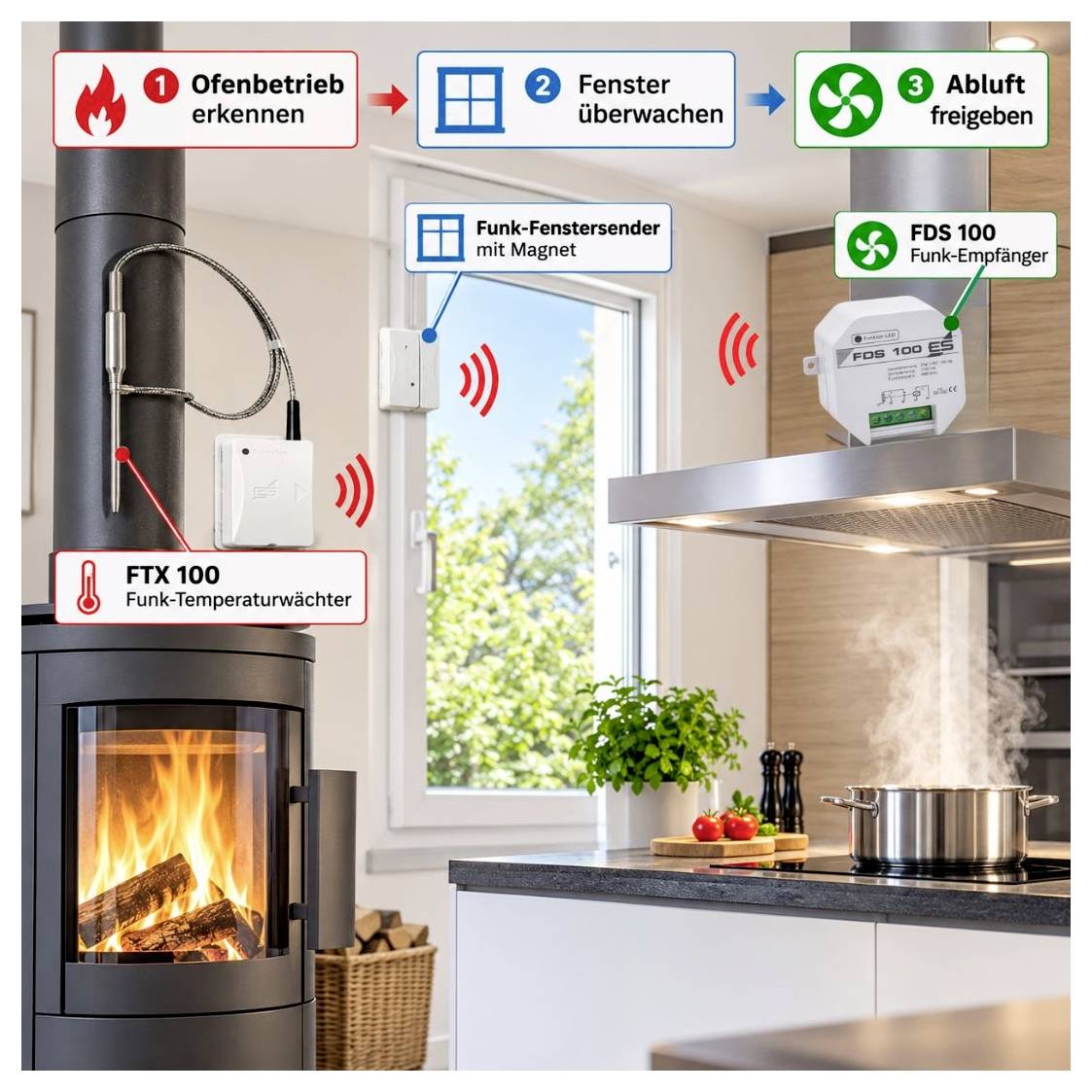

Tako deluje paket udobja
Paket udobja FTX 100 samodejno spremlja dva ključna pogoja: temperaturo kamina in položaj okna. To pomeni, da je izpušni sistem odvisen od okenskega kontakta le, ko kamin dejansko deluje.

① Zaznavanje delovanja pečice
Temperaturni senzor naprave FTX 100 je nameščen na dimniški cevi in neprekinjeno spremlja temperaturo izpušnih plinov. Če temperatura preseže preklopni prag 40 °C (± 5 °C), FTX 100 samodejno prepozna, da kamin deluje.

2. Spremljajte okna
Ko je kamin topel, postane položaj okna pomemben. Brezžični oddajnik za okna FDS 100 zazna, ali je okno odprto ali zaprto, in stanje brezžično prenese na sprejemnik FDS 100.

③ Izpustite izpušni zrak
Ko kamin deluje, se izpušni sistem aktivira le, ko je okno odprto. Ko je okno zaprto, FDS 100 preprečuje sprostitev izpušnega sistema.

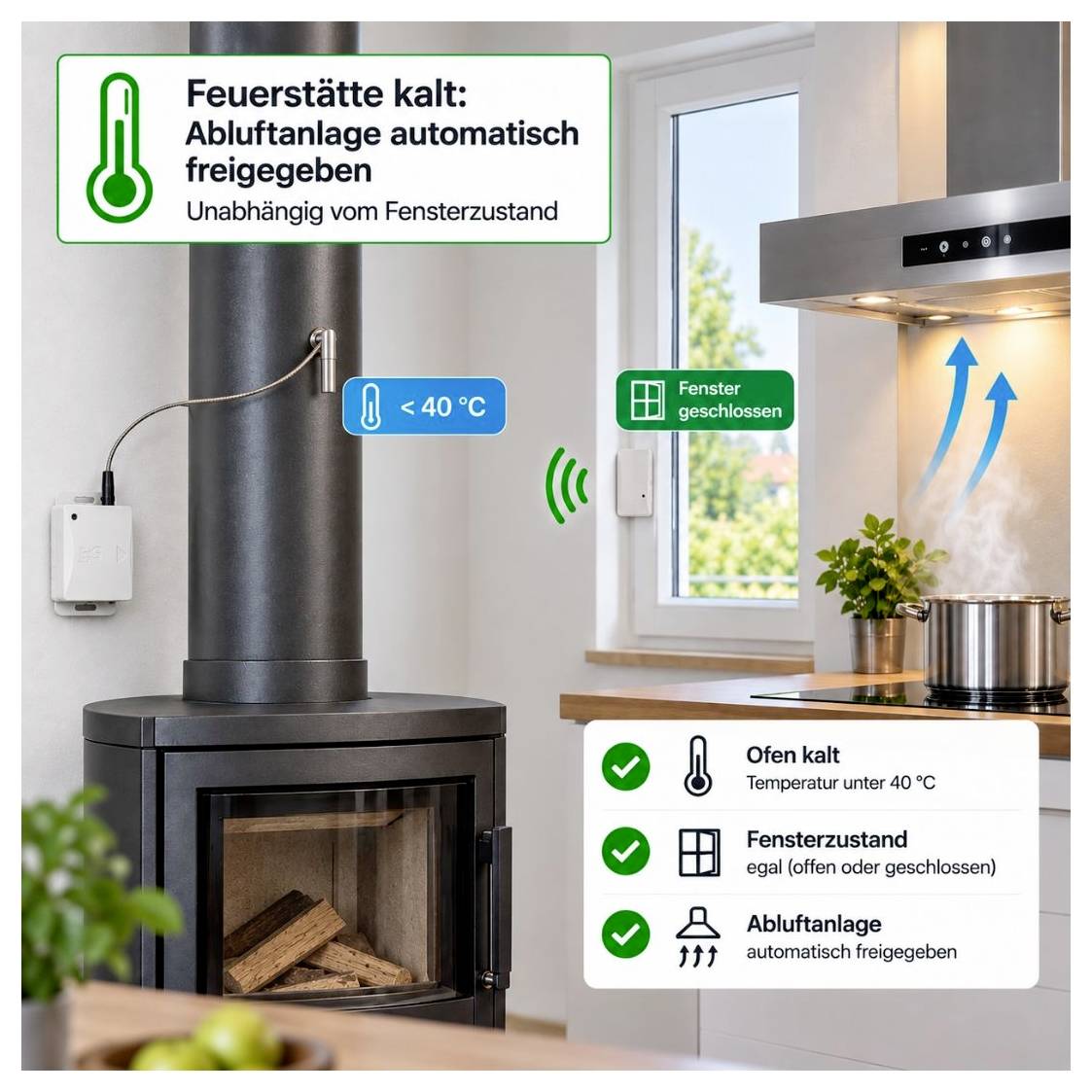

Več udobja s hladnim kaminom
Posebna prednost paketa udobja postane očitna, ko pečica ne deluje: če je temperatura izpušnih plinov pod pragom preklopa, se sistem za izpušne pline aktivira ne glede na položaj okna. Za normalno delovanje nape ni treba posebej odpirati okna.

Na kratko:
Kamin hladen → Izpušni sistem čist
Topel kamin → Izpušni sistem deluje le, ko je okno odprto

Vaše prednosti s paketom udobja FTX 100
Več udobja – brez žrtvovanja varnosti

Paket udobja FTX 100 združuje samodejno zaznavanje delovanja peči s preizkušenim brezžičnim nadzorom oken FDS 100. To pomeni, da je treba okno odpreti le, ko kamin dejansko deluje.

✓ Samodejno zaznavanje pečice
FTX 100 spremlja temperaturo izpušnih plinov neposredno v dimniški cevi in samodejno zazna, ali kamin deluje.

✓ Brez nepotrebnega odpiranja oken
Ko se kamin ohladi, se izpušni sistem samodejno sprosti – ne glede na to, ali je okno odprto ali zaprto.

✓ Varno delovanje s toplim kaminom
Če temperatura izpušnih plinov naraste nad preklopni prag 40 °C (± 5 °C), ima prednost zgorevalna enota. Izpušni sistem se bo aktiviral le, ko je okno odprto.

✓ Brezžično spremljanje oken
Oddajnik in sprejemnik okna komunicirata prek radia s frekvenco 868 MHz. S tem se odpravi potreba po kabelski povezavi med oknom in izpušnim sistemom.

✓ Tovarniško programiran paket udobja
Radijske komponente so že usklajene in programirane.

✓ Preizkušena regulacija izpušnega zraka FDS 100
Brezžični regulator odvodnega zraka FDS 100, ki je vključen v komplet, je preizkušen s strani TÜV in ima splošno gradbeno dovoljenje Z-85.2-11. Odobritev se nanaša na krmilno enoto za odvod zraka FDS 100, ne na celoten paket udobja FTX 100.

✓ Primerno tudi za ventilatorje s spodnjim dvižnim tokom
FDS 100 se lahko uporablja tudi za zaščito ustreznih sistemov za odvod zraka z ventilatorji za odvod zraka navzdol.

Okna odpirajte le, kadar je to nujno potrebno:
Če je kamin hladen, lahko izpušni sistem deluje tudi pri zaprtem oknu. Spremljanje oken postane pomembno za varnost le, ko je kamin topel.

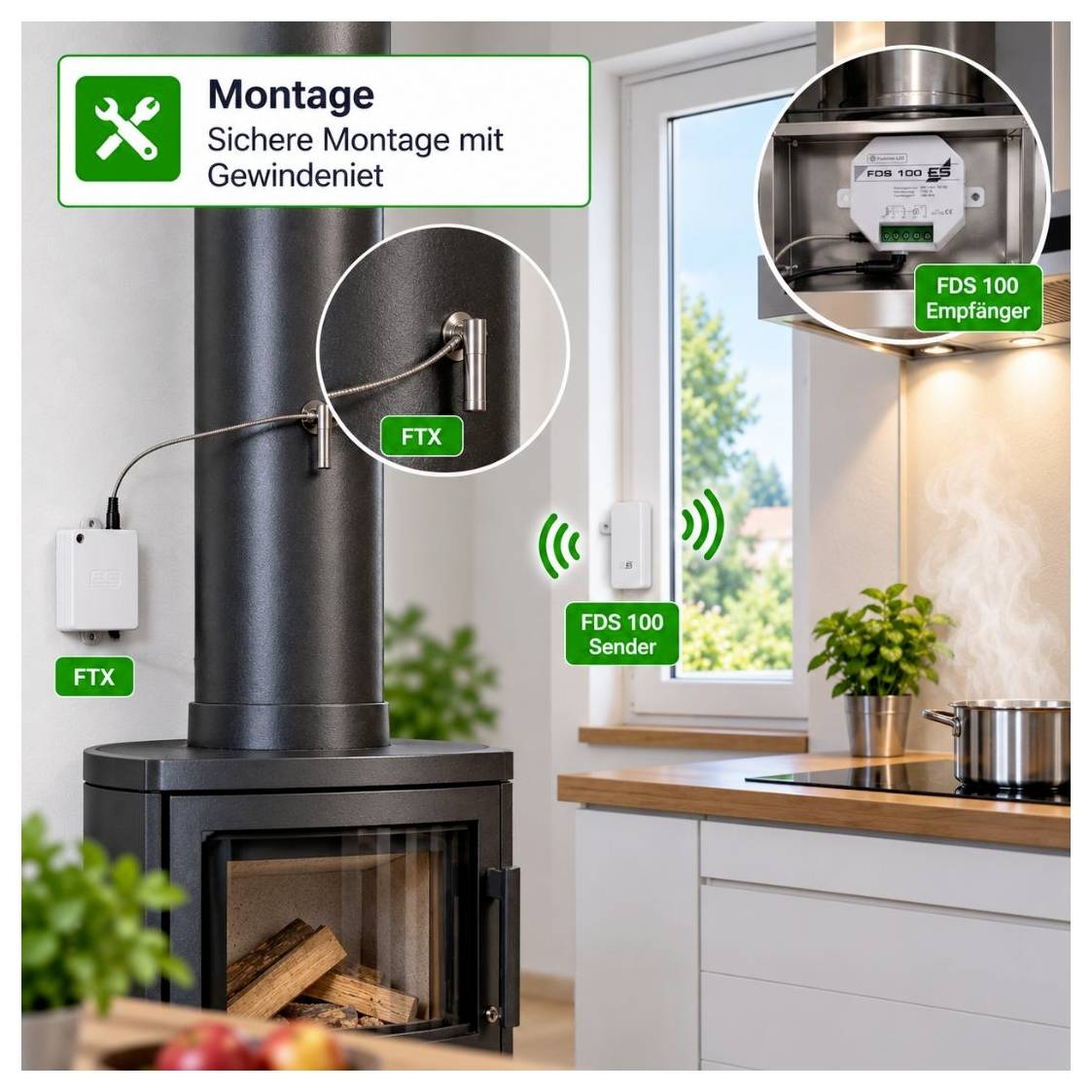

Montaža in namestitev

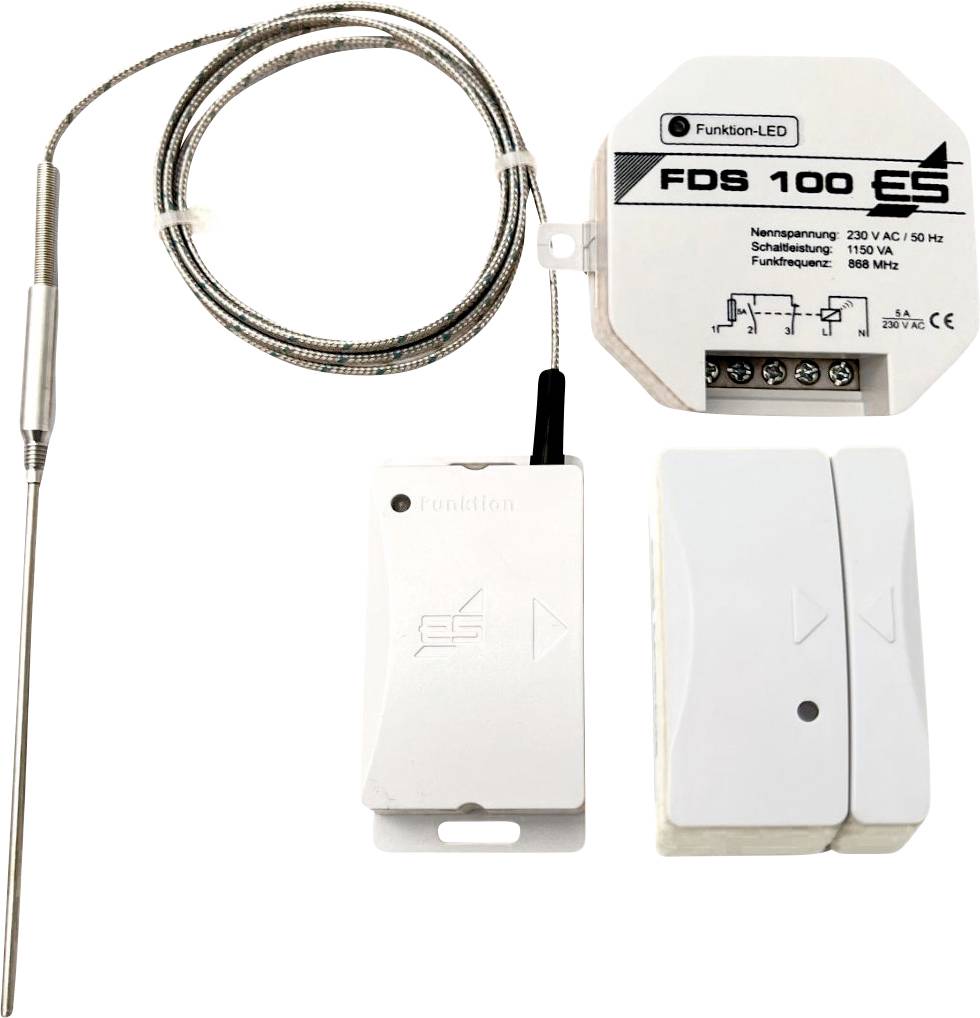

Paket udobja FTX 100 je sestavljen iz treh funkcionalnih komponent: temperaturnega merilnika FTX 100 na dimovodni cevi, radijskega oddajnika na oknu in radijskega sprejemnika FDS 100 na sistemu za odvod zraka. Brezžični prenos med komponentami zmanjša količino kablov, potrebnih v prostoru.

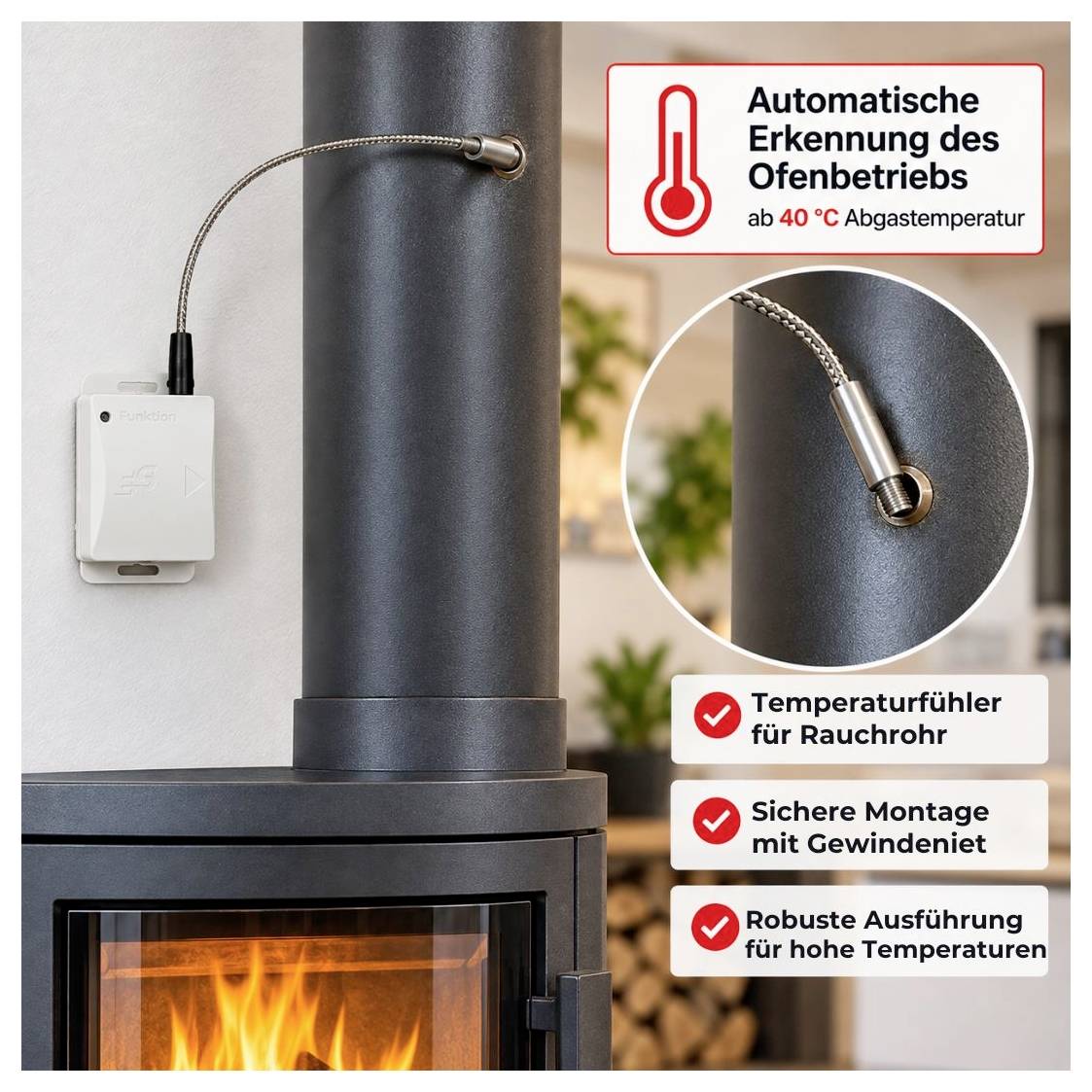

FTX 100 – Temperaturni senzor na dimovodni cevi
Temperaturni senzor FTX 100 je nameščen neposredno na dimniški cevi kamina. V ta namen se v dimovodno cev vstavi navojna zakovica M5, nato pa se temperaturni senzor previdno privije. Oddajnik FTX 100 je nameščen zunaj neposrednega območja segrevanja; najvišja temperatura okolice pri oddajniku ne sme preseči 50 °C.

Senzor neposredno meri temperaturo izpušnih plinov in omogoča samodejno zaznavanje delovanja peči. Tukaj je videoposnetek sestavljanja.

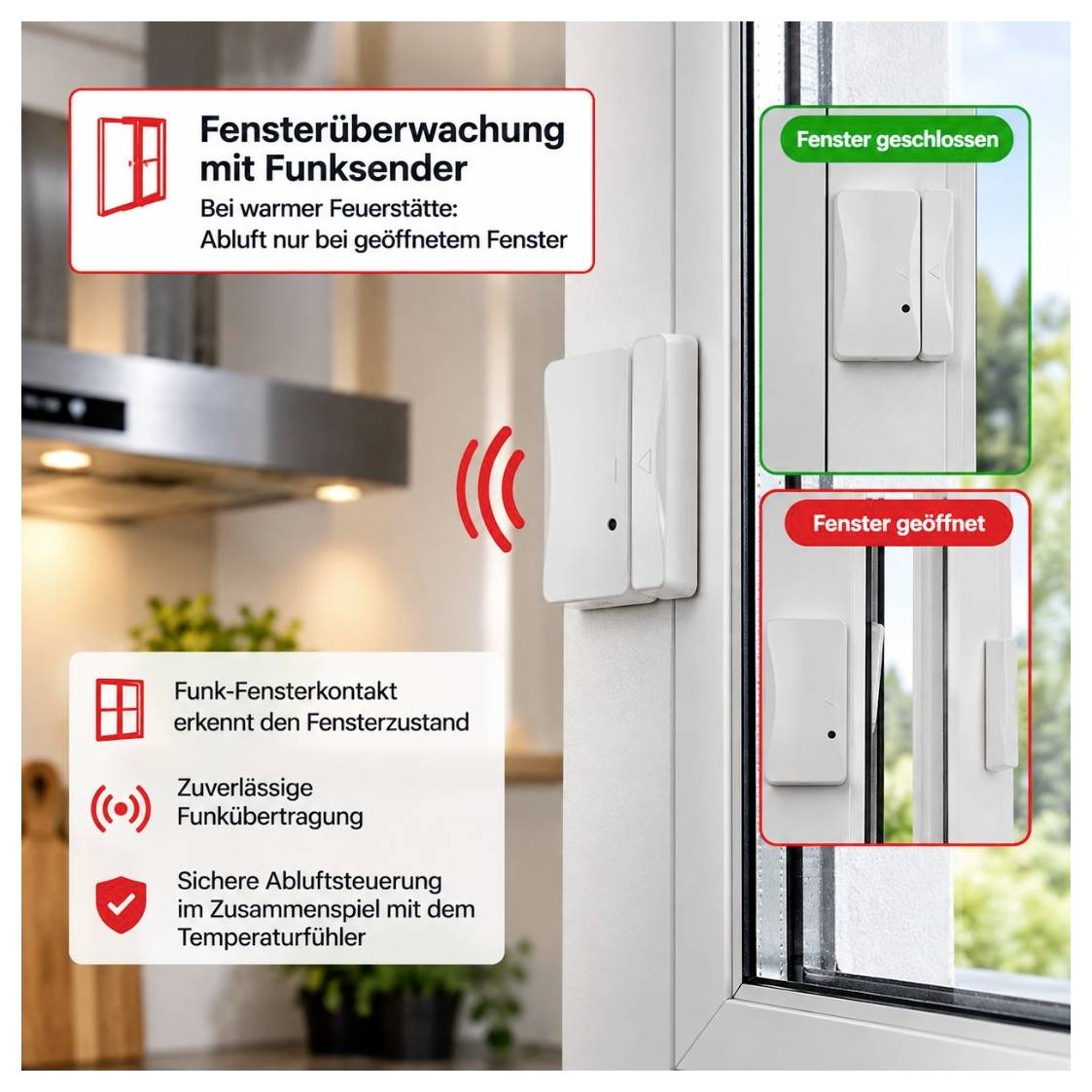

FDS 100 – Spremljajte položaj okna
Brezžični oddajnik za okno in pripadajoči magnet sta nameščena na oknu. Priložene distančne plošče se lahko uporabijo za izravnavo različnih višin med okenskim krilom in okvirjem.

Pri zaprtem oknu morata biti oddajnik in magnet oddaljena največ 3 mm. Pri odpiranju ali nagibanju okna mora biti razdalja najmanj 20 mm, da se lahko zanesljivo zazna stanje okna.

Potrebna dejanska odprtina okna za zadosten dovod zraka je od tega neodvisna in jo je treba določiti glede na zmogljivost odvoda zraka in velikost okna.

FDS 100 – Sprejemnik na izpušnem sistemu
Radijski sprejemnik FDS 100 je električno integriran v sistem za regulacijo odvodnega zraka in glede na prejete signale omogoča ali onemogoča sistem odvodnega zraka.

Sprejemnik deluje na 230 V~ in ima brezpotencialni relejni kontakt z največjo preklopno zmogljivostjo 1150 W / 5 A. Doseg radia je do 20 m na odprtem polju in je zasnovan za uporabo v zaprtih prostorih.

Pomembno: Sprejemnik ne sme biti popolnoma zaščiten s kovino, saj lahko to poslabša radijsko povezavo.

Namestitev s strani usposobljenega električarja
Pomembna navodila za sestavljanje
Električno priključitev in zagon naprave FDS 100 lahko izvede samo usposobljen električar.
Za montažo, priključitev, izračun razmika in zagon glejte priložena navodila za uporabo.

⚠️ Obvestilo o delovanju
Radijski oddajnik temperature FTX se lahko uporablja samo z eno samo pečico.

Uporaba na več kaminih hkrati tehnično ni dovoljena, saj ni mogoče zagotoviti varnega delovanja.

Besedilo je strojno prevedeno.
