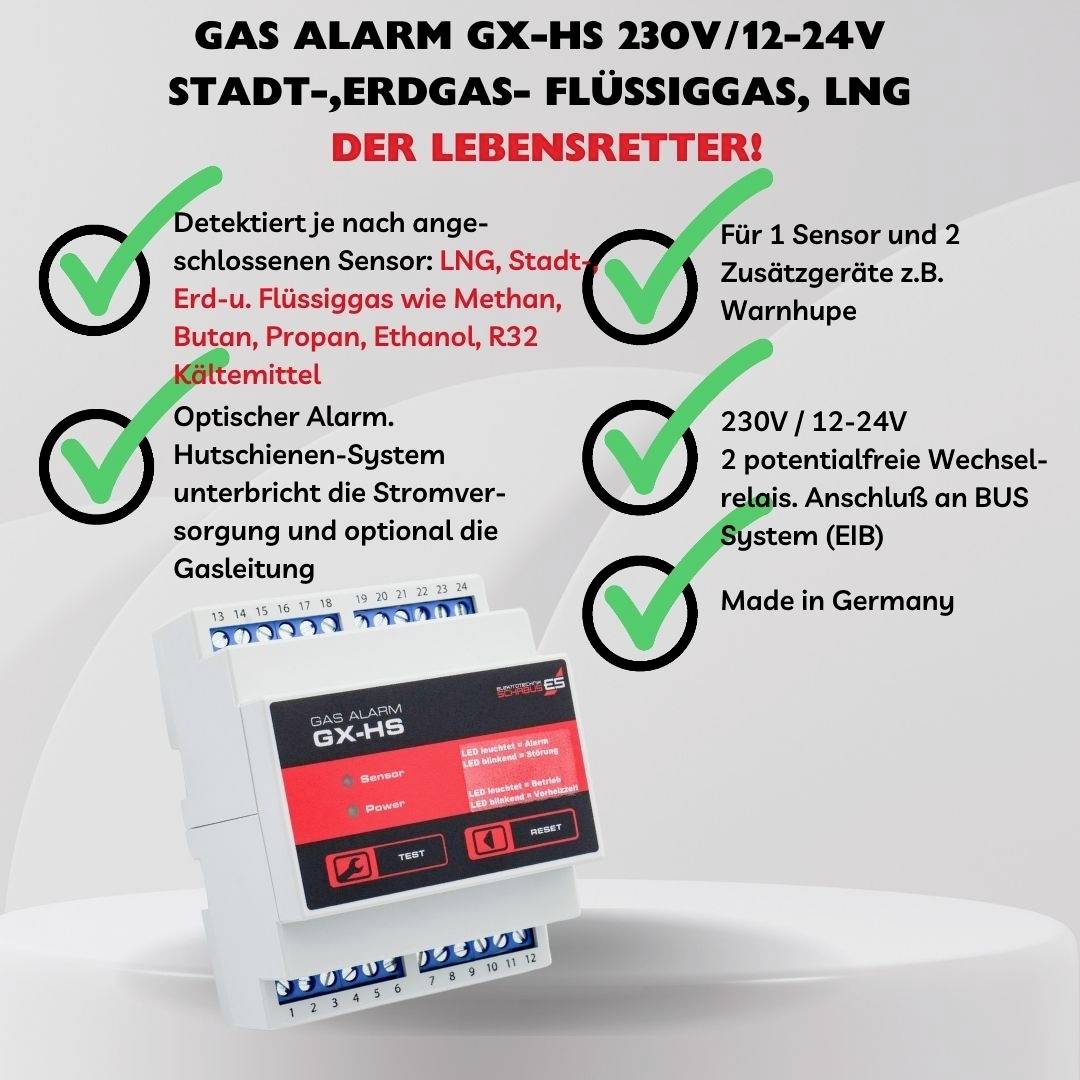

Schabus GX-HS senzor za plin in ogljikov monoksid električni pogon Detekcija metan, butan, propan, etanol, ogljikov diok
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
6 kos - zaloga Nemčija
Število
Skupaj (109,99 € / Kos)
109,99 €
z DDV
Na voljo samo 6 kos - zaloga Nemčija
Poudarki in podrobnosti
Schabus 400200 senzor za plin in ogljikov monoksid električni pogon Detekcija metan, butan, propan, etanol, ogljikov dioksid, hladilne in hladne tekočine, ogljikov monoksid, fluoroogljikovodiki (HFC)
- Detektorji plinov za različne pline, vsak z ustreznim senzorjem
- Optični in zvočni alarmni signal na napravi
- Dodatno z brezpotencialnim relejem (npr. za magnetni zaporni ventil)
- Montaža na DIN-letev
Tehnične specifikacije
- Delovna napetost: 12 - 24 V DC, 100 - 240 V AC (10%) / 50 - 60 Hz
- Poraba energije: približno 1 W (pripravljenost)
- Relejni kontakt: 2 preklopna kontakta (brez potenciala)
- Rele preklopne zmogljivosti: največ 5 VDC največ 200 mA ali 1 x 24 VDC največ 150 mA
- Alarmni izhod: 9-15V/30mA
- Funkcionalno območje: -10 °C / +60 °C
- Stopnja zaščite: IP20 za suhe prostore
- Zunanje mere: 4 KM
- Vrsta izdelka
senzor za plin in ogljikov monoksid
- Detekcija
metan
butan
propan
etanol
ogljikov dioksid
hladilne in hladne tekočine
ogljikov monoksid
fluoroogljikovodiki (HFC)
- Napajanje
električni pogon
- Širina
72 mm
- Višina
57 mm
- Globina
90 mm
- Vsebina
1 kos
- Mere
(Š x V x G) 72 x 57 x 90 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2852870 Schabus GX-HS senzor za plin in ogljikov monoksid električni pogon Detekcija metan, butan, propan, etanol, ogljikov diok
Tehnični podatki 2852870 Schabus GX-HS senzor za plin in ogljikov monoksid električni pogon Detekcija metan, butan, propan, etanol, ogljikov diok
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2852870 Schabus GX-HS senzor za plin in ogljikov monoksid električni pogon Detekcija metan, butan, propan, etanol, ogljikov diok
Opis
Gas Alarm GX-HS je detektor plinov za različne pline in opozarja na koncentracijo plina, ki je daleč pod življenjsko nevarno vrednostjo. Ta nadzorni sistem je zato nastavljen zelo občutljivo glede na svoj namen. Za vsako vrsto plina je treba uporabiti ustrezen senzor.
(Informacije o sprožitvi in minimalni koncentraciji boste našli v posameznih navodilih za uporabo senzorja).

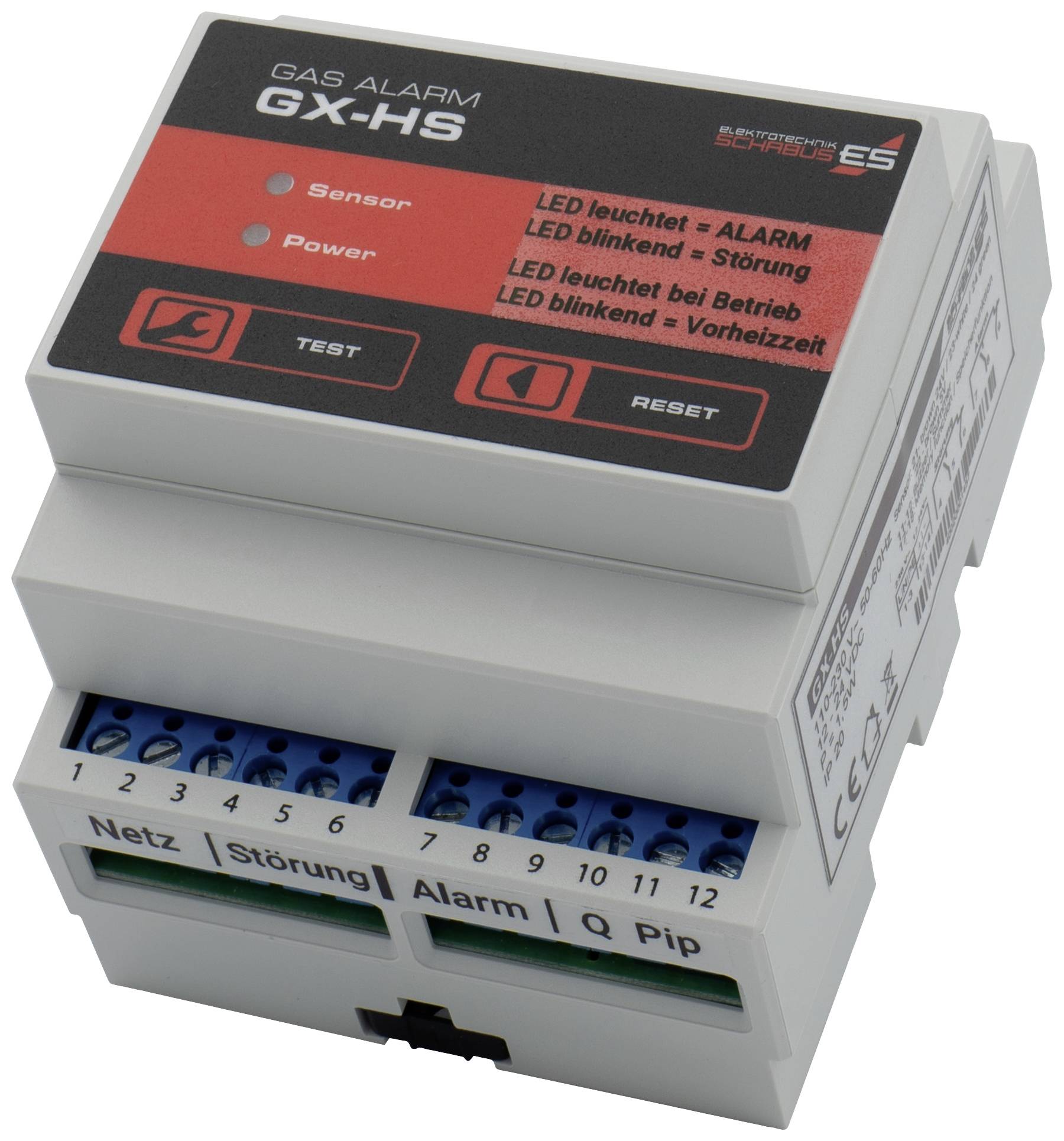

Alarmni signal je na napravi optični in akustični (opcijsko je na napravo možno priključiti zunanji brenčal/piezo alarm). Poleg tega se vklopi brezpotencialni rele, npr. B. preklop magnetnega zapornega ventila z relejem (zaklepanje dovodnega voda za plin), tako da ne more več uhajati plin zaradi morebitnega puščanja v plinovodu ali plinskem kotlu, in upravljanje preklopnega vhoda v nadzoru zgradbe. sistem z drugim relejem/relejem za napako.
Navodila za montažo
Opozorilno napravo in senzor je dovoljeno namestiti samo v suhih notranjih prostorih in morata biti pravilno nameščena glede na vrsto plina, da zagotovite pravilno delovanje opozorilne naprave.
Namestitev mora opraviti usposobljen strokovnjak.
Upoštevajte pet varnostnih pravil!
Montaža na DIN-letev
Gas Alarm GX-HS se vgradi v razdelilnike in krmilne omare na standardno 35 mm DIN letev (top hat rail).
senzorski sklop
Glede na vrsto priključenega senzorja naprava zaznava različne pline, npr. Npr. mestni in zemeljski plin (metan/butan), ogljikov monoksid in dim ali ogljikov dioksid. Za vsako vrsto tipala je potrebna predpisana vgradna višina, saj imajo plini različne lastnosti in se temu primerno porazdelijo po prostoru.
Pri kabelskih podaljških obvezno upoštevajte navodila za uporabo senzorja.
Razpoložljivi, združljivi senzorji od 12/2022:
GX-SE - za mestne/naravne/tekoče pline, metan, butan, propan, etanol - mejne vrednosti 10 - 20 % LEL - št. 300897
GX-CFC - za fluorirane ogljikovodike, hladilna sredstva, npr. B. R32, R404, R410 - mejne vrednosti 100 ppm do 3000 ppm - št. 200901
GX-DS - za ogljikov dioksid CO2, spremljanje zraka v prostoru, opomnik za prezračevanje - mejne vrednosti - 2500 ppm - št. 200884
Aktivne senzorske opozorilne naprave, ki delujejo na GX-HS za pridobitev suhih kontaktov:
GX-CO2-25 - za ogljikov dioksid CO2, nadzor zraka v prostoru, opomnik za prezračevanje, piezo + LED + vgrajena testna funkcija - mejne vrednosti 2500 ppm - št. 200989
GX-CO2-30 - za ogljikov dioksid CO2, spremljanje gastro sistemov in sistemov za točenje pijač, shranjevanje suhega ledu, Piezo + LED + vgrajena testna funkcija, IP54 - mejne vrednosti 1,5%/3% vol. - Izdelek št. 300315
Načeloma lahko na GX-HS deluje samo en senzor GX.
Besedilo je strojno prevedeno.
(Informacije o sprožitvi in minimalni koncentraciji boste našli v posameznih navodilih za uporabo senzorja).
Alarmni signal je na napravi optični in akustični (opcijsko je na napravo možno priključiti zunanji brenčal/piezo alarm). Poleg tega se vklopi brezpotencialni rele, npr. B. preklop magnetnega zapornega ventila z relejem (zaklepanje dovodnega voda za plin), tako da ne more več uhajati plin zaradi morebitnega puščanja v plinovodu ali plinskem kotlu, in upravljanje preklopnega vhoda v nadzoru zgradbe. sistem z drugim relejem/relejem za napako.
Navodila za montažo
Opozorilno napravo in senzor je dovoljeno namestiti samo v suhih notranjih prostorih in morata biti pravilno nameščena glede na vrsto plina, da zagotovite pravilno delovanje opozorilne naprave.
Namestitev mora opraviti usposobljen strokovnjak.
Upoštevajte pet varnostnih pravil!
Montaža na DIN-letev
Gas Alarm GX-HS se vgradi v razdelilnike in krmilne omare na standardno 35 mm DIN letev (top hat rail).
senzorski sklop
Glede na vrsto priključenega senzorja naprava zaznava različne pline, npr. Npr. mestni in zemeljski plin (metan/butan), ogljikov monoksid in dim ali ogljikov dioksid. Za vsako vrsto tipala je potrebna predpisana vgradna višina, saj imajo plini različne lastnosti in se temu primerno porazdelijo po prostoru.
Pri kabelskih podaljških obvezno upoštevajte navodila za uporabo senzorja.
Razpoložljivi, združljivi senzorji od 12/2022:
GX-SE - za mestne/naravne/tekoče pline, metan, butan, propan, etanol - mejne vrednosti 10 - 20 % LEL - št. 300897
GX-CFC - za fluorirane ogljikovodike, hladilna sredstva, npr. B. R32, R404, R410 - mejne vrednosti 100 ppm do 3000 ppm - št. 200901
GX-DS - za ogljikov dioksid CO2, spremljanje zraka v prostoru, opomnik za prezračevanje - mejne vrednosti - 2500 ppm - št. 200884
Aktivne senzorske opozorilne naprave, ki delujejo na GX-HS za pridobitev suhih kontaktov:
GX-CO2-25 - za ogljikov dioksid CO2, nadzor zraka v prostoru, opomnik za prezračevanje, piezo + LED + vgrajena testna funkcija - mejne vrednosti 2500 ppm - št. 200989
GX-CO2-30 - za ogljikov dioksid CO2, spremljanje gastro sistemov in sistemov za točenje pijač, shranjevanje suhega ledu, Piezo + LED + vgrajena testna funkcija, IP54 - mejne vrednosti 1,5%/3% vol. - Izdelek št. 300315
Načeloma lahko na GX-HS deluje samo en senzor GX.
Besedilo je strojno prevedeno.
Obseg dostave
- Opozorilna naprava GX-HS
- Navodila.
