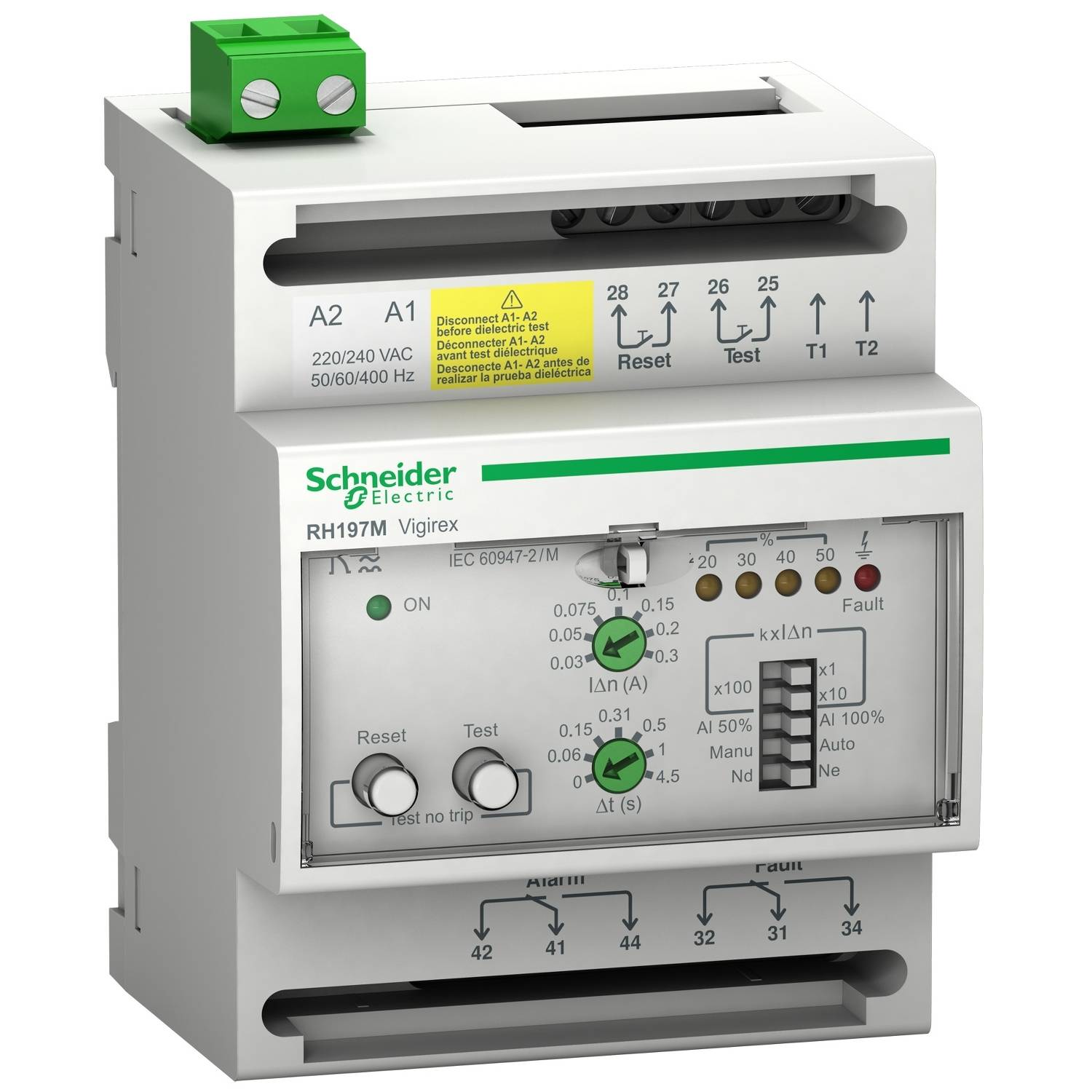

Schneider Electric 56517 56517 zaščitni rele

VigiPacT RH197M je zaščitni rele za diferenčni tok, nameščen na DIN letev. Ščiti pred neposrednim ali posrednim stikom z ljudmi, nevarnostjo požara in motorji. Meri tok zemeljske napake v električnem sistemu prek pripadajočega transformatorja s toroidnim jedrom. Ko je prekoračen nastavljeni diferenčni tok, sproži pripadajoči odklopnik. Delovna napetost je 220/240V AC 50/60Hz. To je razred zaščite pred napako na zemlji tipa A. Trenutna občutljivost je nastavljiva z 19 pragovi od 30 mA do 30 A. Časovni zamik lahko izberete s 7 nastavitvami od takojšnje do 4,5 s. Alarm je nastavljen na 50 % ali 100 % IDn z uporabo dip stikala. Stikalo omogoča izbiro med ročno ponastavitvijo na terenu ali samodejno ponastavitvijo po odpravljanju težav. Nadzorovana napetost distribucijskega sistema je do 1000V AC 50/60/400Hz. Nameščen je na DIN letev v nadzorni plošči in ima stopnjo zaščite IP40. Povezan mora biti z združljivim toroidnim ali pravokotnim senzorjem Schneider Electric tipa A.

Besedilo je strojno prevedeno.
