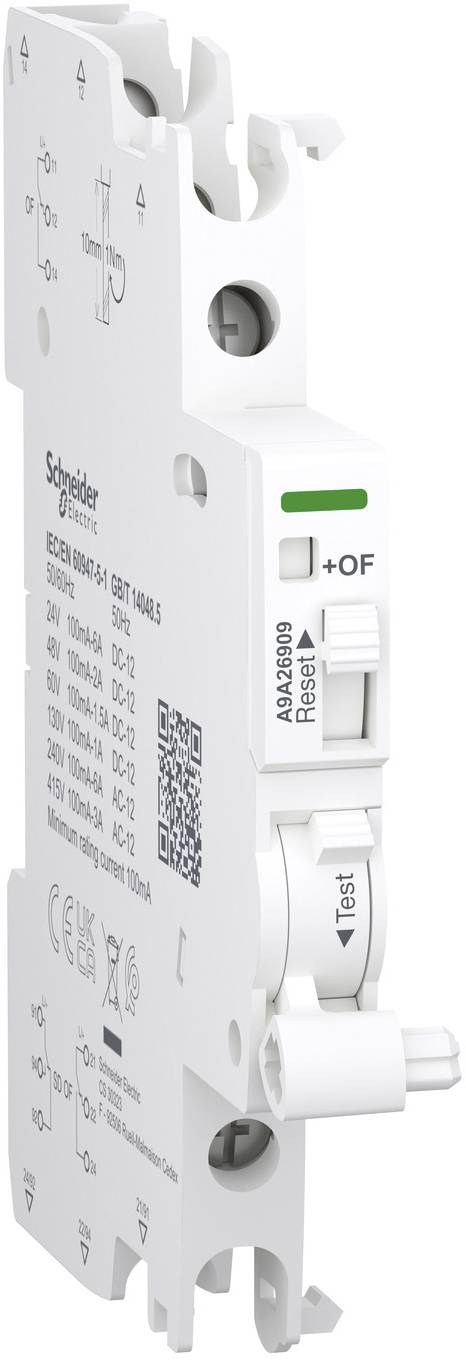

Schneider Electric A9A26909

Pomožni kontakt iOF/SD+OF je izdelek 2 v 1 z mehanskim izbirnim stikalom. Lahko je: SD+OF ali OF+OF. Delovni tok od 100mA do 6A pri frekvenci od 50Hz do 60Hz pri 240VAC in od 100mA do 3A pri frekvenci od 50Hz do 60Hz pri 415VAC. Obratovalni tok pri 100 mA pri 24 VDC do 130 VDC. Delovni tok je 6A pri 24VDC, 2A pri 48VDC, 1,5A pri 60VDC, 1A pri 110VDC in 130VDC. Ima 2 pozicijska stikala s preklopnimi kontakti tipa 2. Namenjeno za vgradnjo v manjše poslovne objekte ali stavbe. Ta električni dodatek je združljiv s serijami Acti9, kot so iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 in dvopolna priključkovna naprava za preostali tok (RCCB) iID. Kontakt OC in kontakt za napako je nameščen samo pri napravah Acti9, kot so iID, iDPN Vigi, iSW-NA, ARA, iC60 in RCA, ki vsebujejo 2 preklopna kontakta. Če glavnična letev ni prisotna, je združljiva tudi z iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. iSD+OF se uporablja bodisi za kratko ime naprave bodisi za kodo združljivosti. Mehanski indikator je na izdelku nameščen za signalizacijo (lokalno). Vijačna sponka na spodnji strani. Priključek omogoča uporabo togih bakrenih kablov. Presek kabla se giblje od 1 mm² do 4 mm². Vijačna sponka na spodnji strani omogoča presek kabla od 0,5 mm² do 2,5 mm² za fleksibilne bakrene kable. Vijačna sponka na spodnji strani. Priključek omogoča uporabo togih bakrenih kablov. Presek kabla 2 omogoča presek kabla 2,5 mm². Ima vijačni priključek na vrhu in dnu. Priključitev je mogoča fleksibilno z bakrenimi kabli z žičnimi vtiči (2 kabla). Presek kabla je 1,5 mm². Nazivna izolacijska napetost (Ui) je do 500 V. Nazivna impulzna vzdržna napetost (Uimp) je 4 kV. Širina v korakih po 9 mm je 1. Dimenzije so (Š) 9 mm x (V) 90 mm x (G) 73 mm. Barva izdelka je bela (RAL 9003). Stopnja onesnaženosti je 3. Stopnja tropske primernosti je zdravljenje 2. Pritezni moment priključka je 1 N.m (spodaj) za tip izvijača PZ1. V skladu s standardom IEC 60529 je stopnja zaščite IP IP20. Delovna temperatura je med -35 °C in +70 °C. Temperatura skladiščenja je od -40 °C do +85 °C. Ta izdelek je skladen s standardoma EN/IEC 60947-5-1 in GB/T 14048.5. Ta izdelek je certificiran z oznakama CE in UKCA.

Besedilo je strojno prevedeno.
