Name: Schneider Electric frekvenčni pretvornik 0.75 kW 3-fazni
Brand: Schneider Electric
SKU: 3820660
Availability: BackOrder

Črni frekvenčnik Schneider Electric Altivar z LCD tipkovnico, indikatornimi lučmi in gumbi za upravljanje.

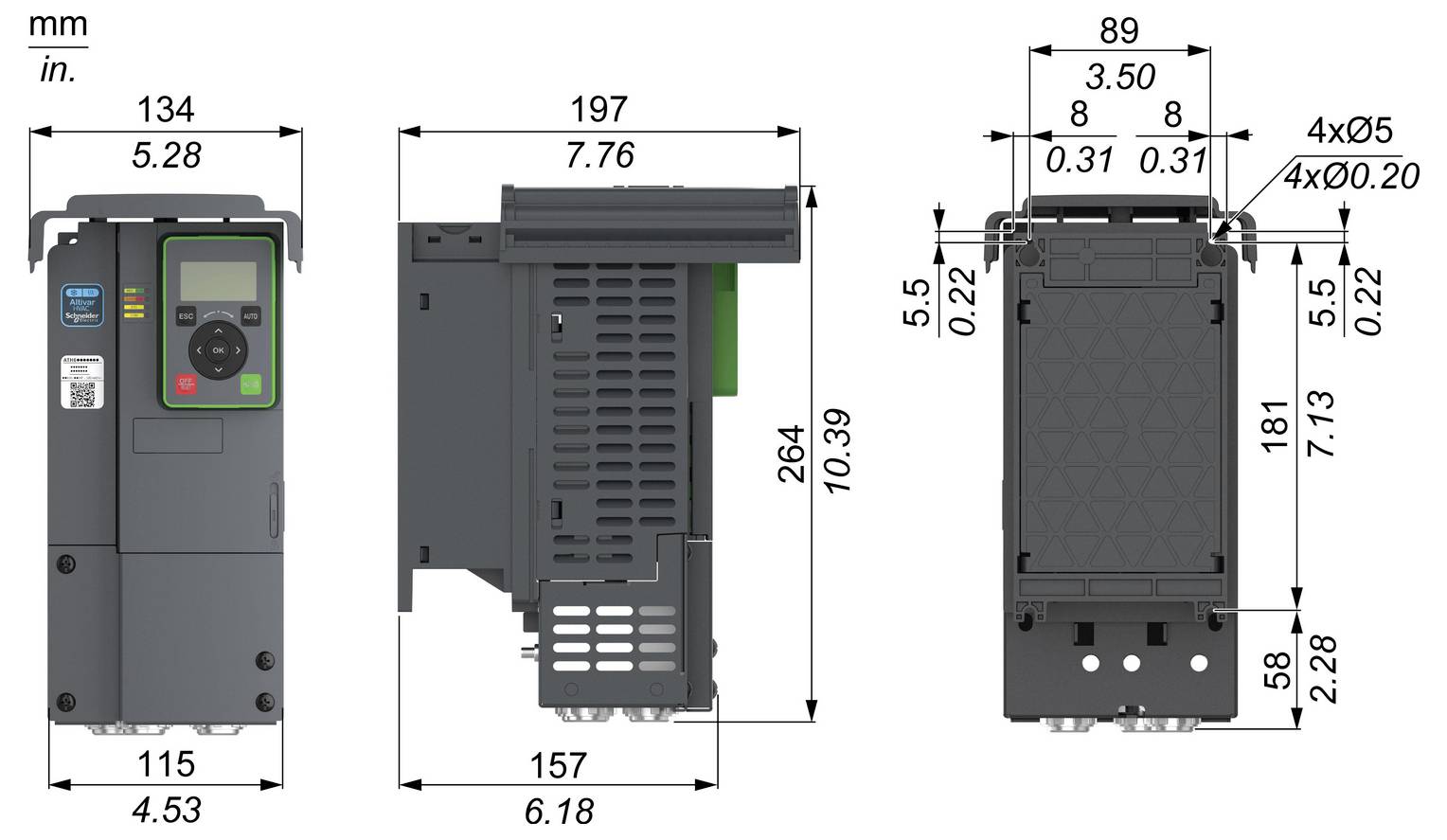

Tehnična risba z dimenzijami nadzornega naprave prikazana s sprednjim, stranskim in zadnjim pogledom z merami v mm in palcih.

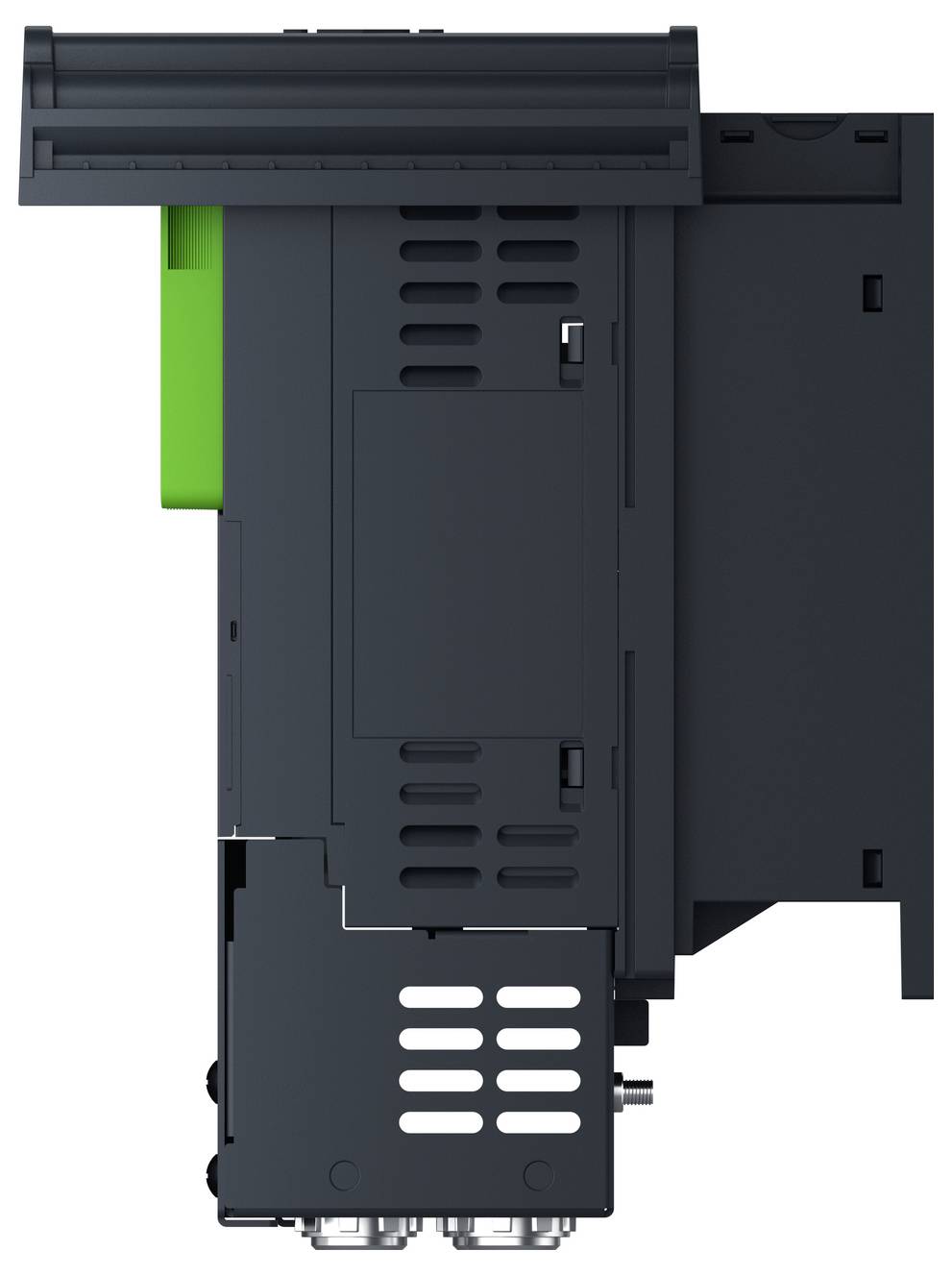

Temno siva industrijska elektronska enota s zelenim bočnim naglasom in prezračevano sprednjo ploščo, prikazana izolirano na belem ozadju.

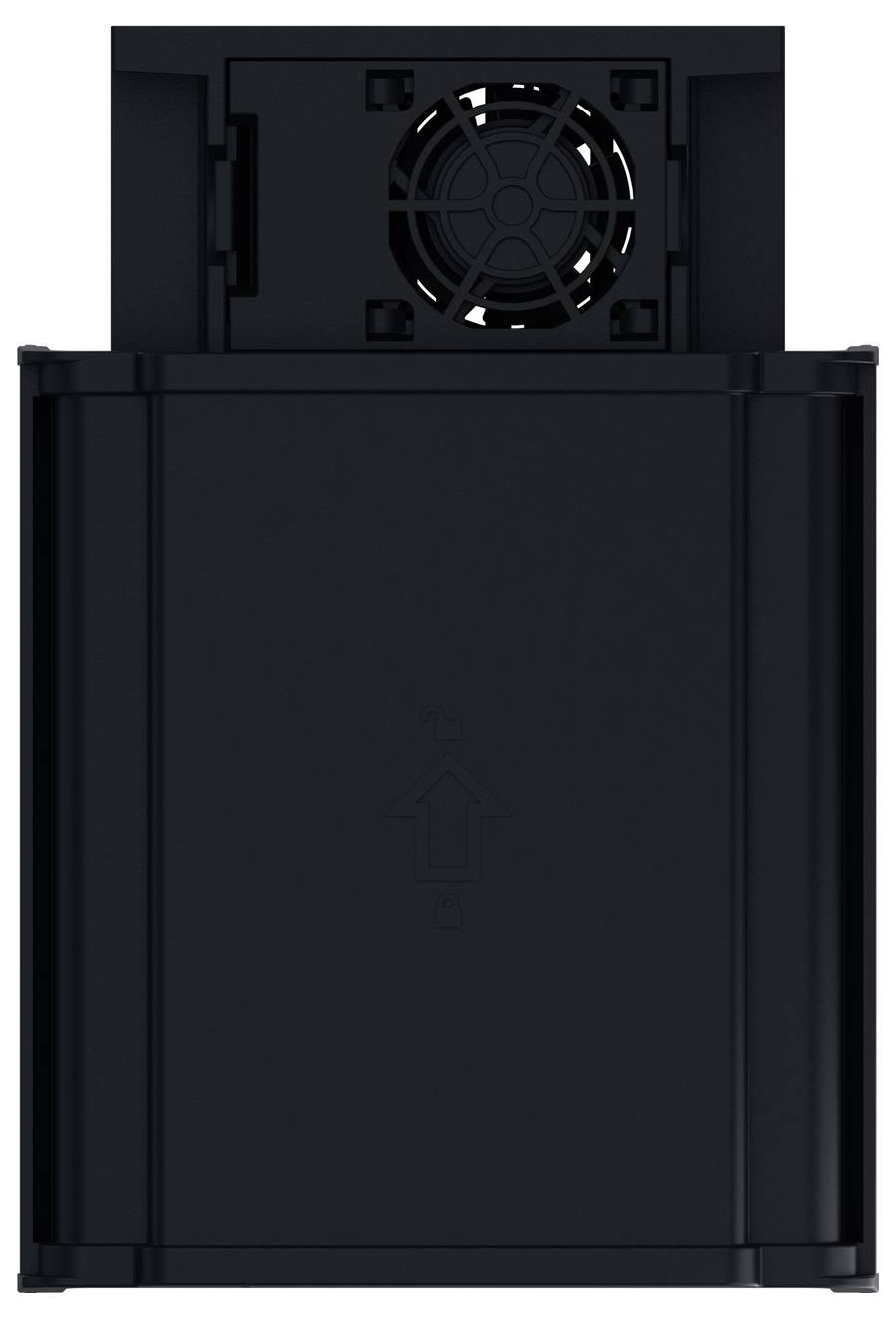

Črn pravokotni ohišje za elektronske komponente z hladilnim ventilatorjem, nameščenim na vrhu, in prezračevano ploščo, prikazano v sprednjem pogledu na belem ozadju.

Črna elektronska enota ali industrijska naprava z prezračevanimi stranskimi paneli in vidno zeleno tiskano plošč na desni strani, prikazano na belem ozadju.

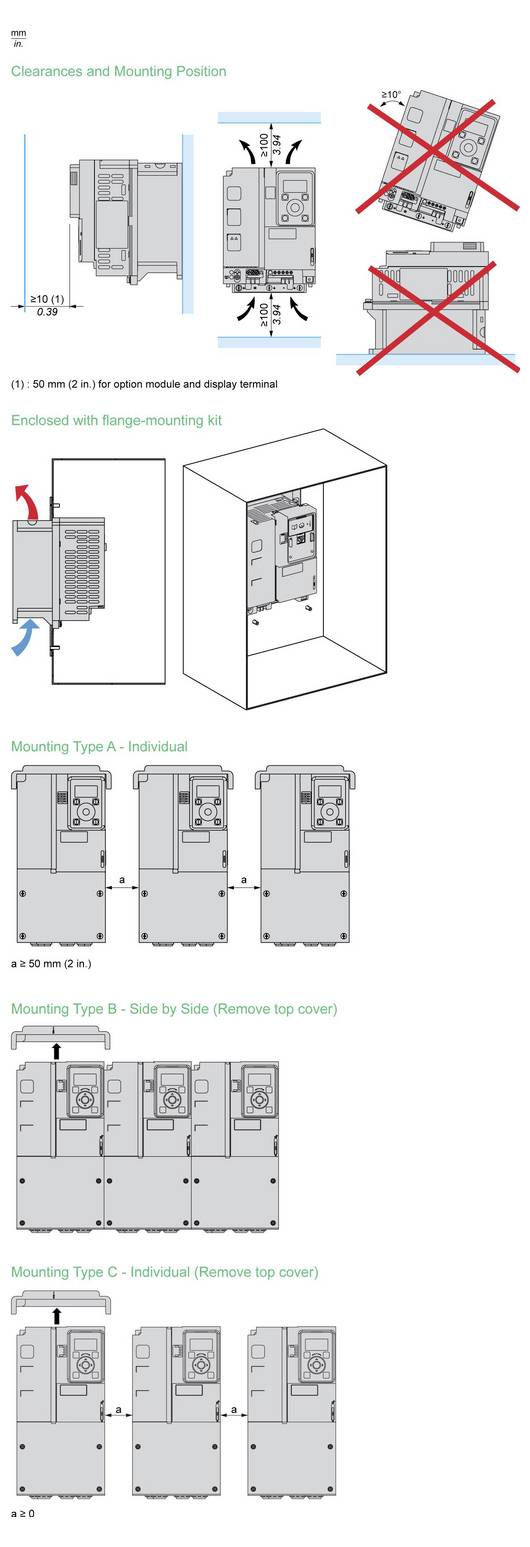

Diagram prikazuje možnosti namestitve kontrolnega kabineta: razdalje in položaje montaže, z vrstom A posamezna namestitev, vrsto B naramljeno namestitev in vrsto C posamezna namestitev.

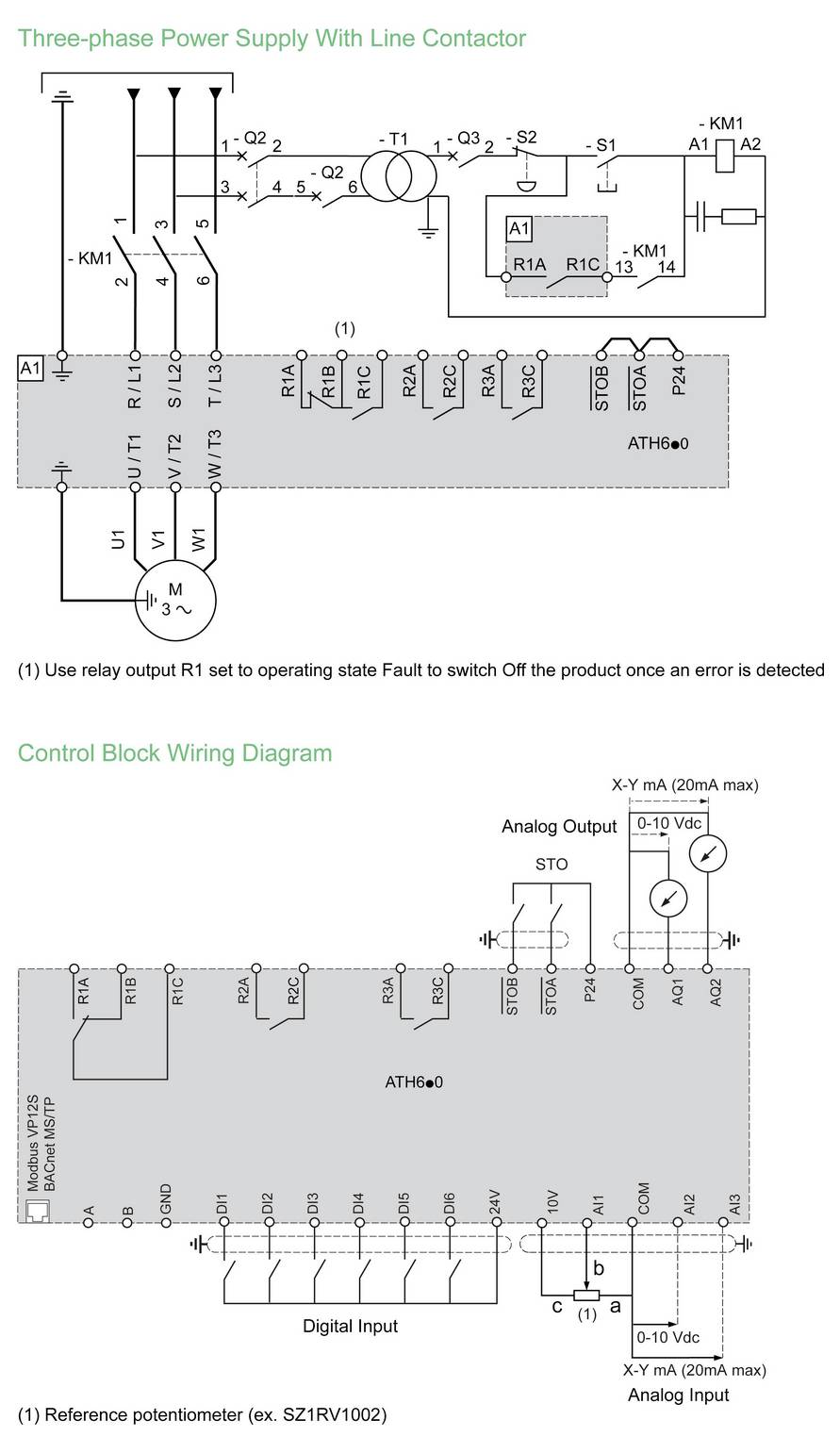

Dva diagrama vklopa krmilnega bloka za krmilnik na osnovi ATmega: trifazna napajalna napetost s stikalcem linije in krmilni blok z analognimi in digitalnimi vhodi ter povezavo potenciometra.

1/7

Podatkovni list izdelka (PDF)

Dostava čet.,29.10.

Število

kos - zaloga Nemčija

Skupaj (699,00 € / Kos)

699,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Omrežna frekvenca: 50/60 Hz
Omrežna napetost: 380–480 V

Vrsta izdelka: frekvenčni pretvornik

Izhodna moč (maks.): 0.75 kW

Frekvenca (maks.): 400 Hz

Omrežje: 3-fazni

Frekvenčni razpon: 400 Hz (max)

Globina: 197 mm

Višina: 264 mm

Širina: 134 mm

: IP21

Vrsta: ATH630U07N4

Mere: (Š x V x G) 134 x 264 x 197 mm

Proizv. št. delov: ATH630U07N4

: 134 mm

: 264 mm

: 197 mm

: TRUE

: 8

: 0

: 3

: 2

: FALSE

: 0

: 0

: 0

: 2

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: IP21

: TRUE

: FALSE

: FALSE

: 380-480 V

: 50/60 Hz

: FALSE

: 0

: U converter

: 3

: 3

: FALSE

: TRUE

: FALSE

: 400 Hz

: 0.75 kW

: 0.75 kW

: 10 %

: 5 %

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 480 V

: 2.2 A

: TRUE

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3820660 Schneider Electric frekvenčni pretvornik 0.75 kW 3-fazni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3820660 Schneider Electric frekvenčni pretvornik 0.75 kW 3-fazni

Informacije

Podatkovni list o popravljivosti/trajnosti 3820660 Schneider Electric frekvenčni pretvornik 0.75 kW 3-fazni

Izjava o skladnosti

Izjava o skladnosti 3820660 Schneider Electric frekvenčni pretvornik 0.75 kW 3-fazni

Opis

Serija Altivar HVAC ATH600 obsega frekvenčne pretvornike, zasnovane za uporabo v sistemih HVAC v komercialnih, zdravstvenih, industrijskih in podatkovnih centrih, za napajanje asinhronih in sinhronih motorjev. Z zaščito IP21/UL tipa 1 je ATH630 primeren za montažo na nadzorno ploščo in steno. Zagotavlja 0,75 kW/1 PS za motorje, za normalno delovanje pri nazivni napetosti od 380 do 480 V. Odporen je na okoljske in obratovalne obremenitve ter je skladen s standardoma IEC 60721-3-3 razreda 3C3 in 3S3. Ima prevlečene tiskane vezja. Delovanje brez dodatnega hlajenja pri temperaturah do 60 °C. Integrirane funkcije optimizirajo načrtovanje, namestitev in zagon; integrirani EMC filtri, filtriranje harmonikov, certificiran STO, certificirana kibernetska varnost in primernost za hladilna sredstva A2L in A3. Številne funkcije HVAC so integrirane za poenostavitev avtomatizacijskih sistemov in upravljanja aplikacij (npr. kompresorji, črpalke in ventilatorji). ATH600 ima izvorni serijski vmesnik Modbus, BACnet MS/TP in povezljivost BACnet/IP z opcijskim komunikacijskim modulom z zaščito pred vdorom. Dimenzije so 134 mm (širina), 197 mm (globina), 264 mm (višina), teža pa 2,3 kg. ATH600 je sestavljen iz več kot 20 % plastike, aluminij pa ima certifikat ASI. Altivar HVAC ATH600 izpolnjuje zahteve HVAC aplikacij in zajema črpalke, ventilatorje in kompresorje. Ustreza standardom IEC/EN 61800-5-1 in IEC/EN 61800-3, IEC 61000-3-12 ter ima certifikate UL, cUL, UKCA, RCM, EAC, KCC in ATEX. Za frekvenčne pretvornike Altivar HVAC ATH600 so na voljo montažni dodatki, kot so kompleti za montažo prirobnic in zunanje opcije (motorne dušilke, dodatni EMC filtri, pasivni filtri), glede na nazivno moč frekvenčnega pretvornika. Embalaža je izdelana iz recikliranega kartona in ne vsebuje plastike za enkratno uporabo. Zasnovan je za montažo v navpičnem položaju (+/- 10°) na ploščo in ima 4 pritrdilne luknje. ATH600 ponuja optimizirano zasnovo za kompaktne rešitve, hiter zagon in prihranek energije zaradi visoko učinkovitega krmiljenja motorja in merjenja energije. Altivar HVAC ATH600 optimizira delovanje, povečuje zanesljivost in zagotavlja prihodnost.

Besedilo je strojno prevedeno.
