Name: Schneider Electric frekvenčni pretvornik 15 kW 3-fazni
Brand: Schneider Electric
SKU: 3820657
Availability: BackOrder

Črni pogon Schneider Electric Altivar za industrijsko spremenljivo frekvenco s sprednjim tipkovnico in prikazom, prikazan v studijski pogled na proizvod.

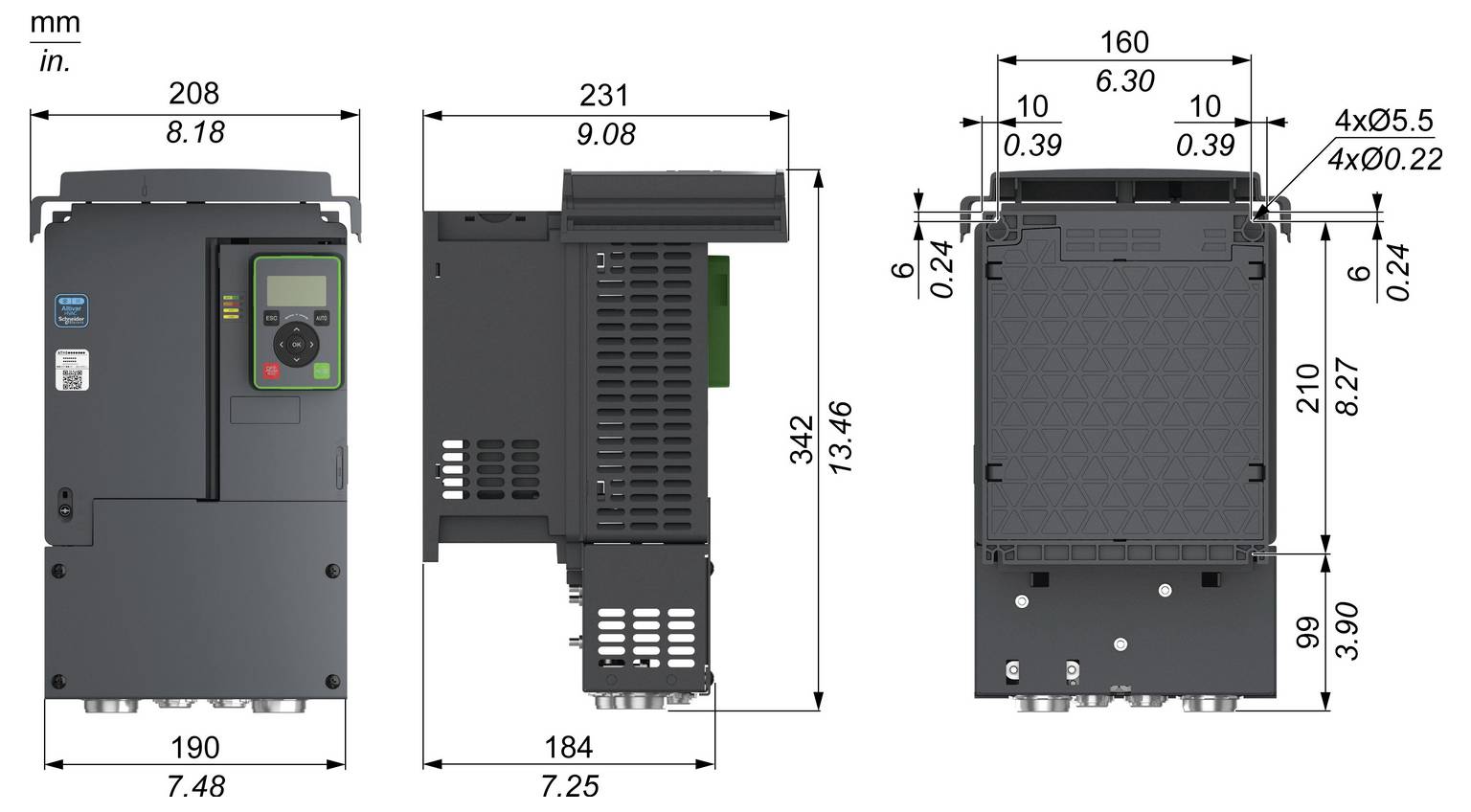

Dimenzionirana tehnična risba industrijskega elektronskega modula prikazana v sprednji, stranski in zadnji projekciji z merami v mm in coljih.

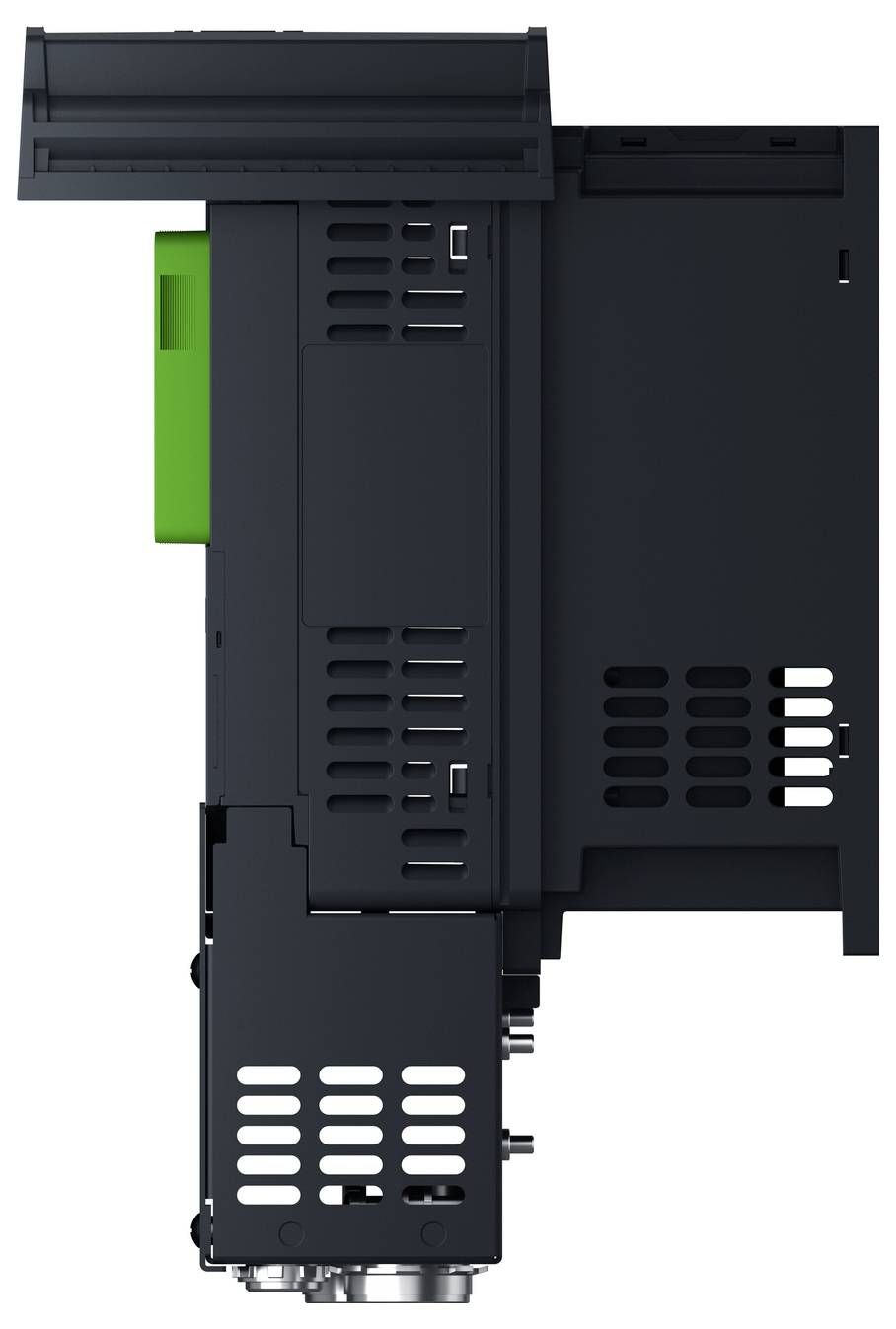

Stranski pogled črnega industrijske elektronskega modula z režami za prezračevanje in svetlo zelenim priključkom, prikazanega na belem ozadju.

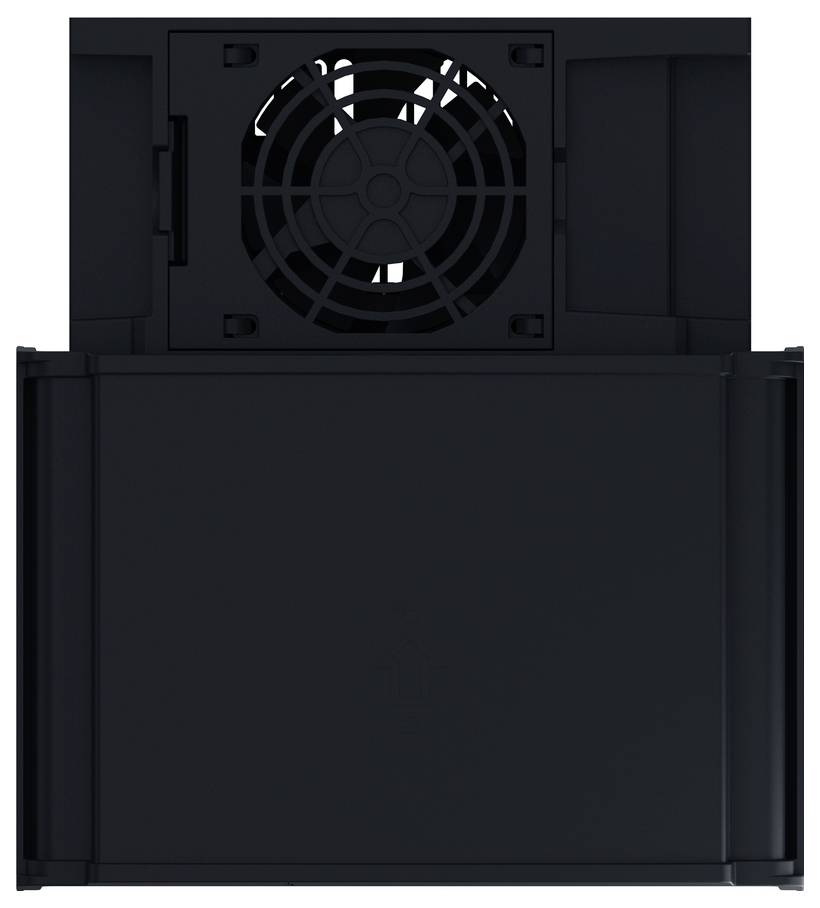

Črna naprava, podobna črni skrinji, s krožnim prezračevalnim odprtinom na vrhu in navadno sprednjo ploščo, prikazana na belem ozadju.

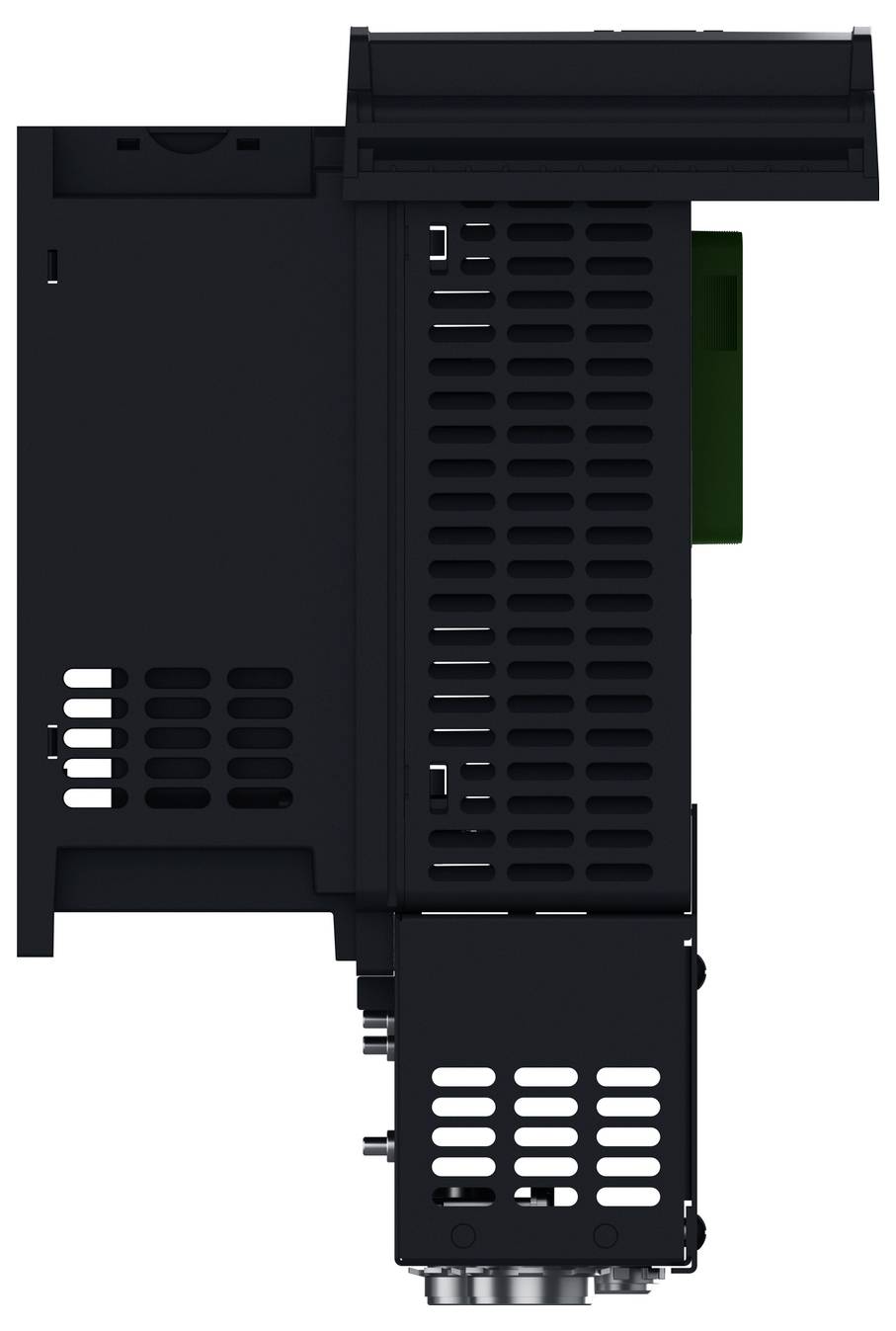

Črna elektronska plošča vezja s prezračevanim ohišjem in priključki, prikazana v sprednjem pogledu na belem ozadju.

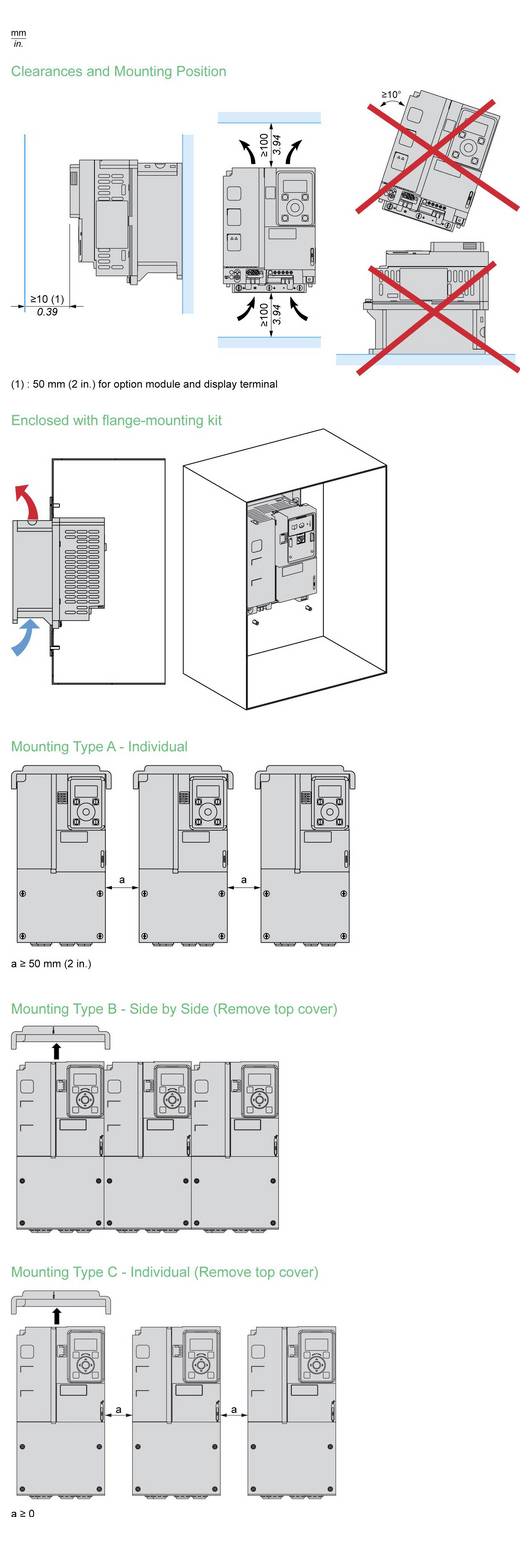

Diagram prikazuje položaje montaže omare in načine: prostor/položaj montaže, komplet za montažo na sprednjo stran in možnosti montaže tipa A, B, C za posamezno ali vzporedno nameščanje.

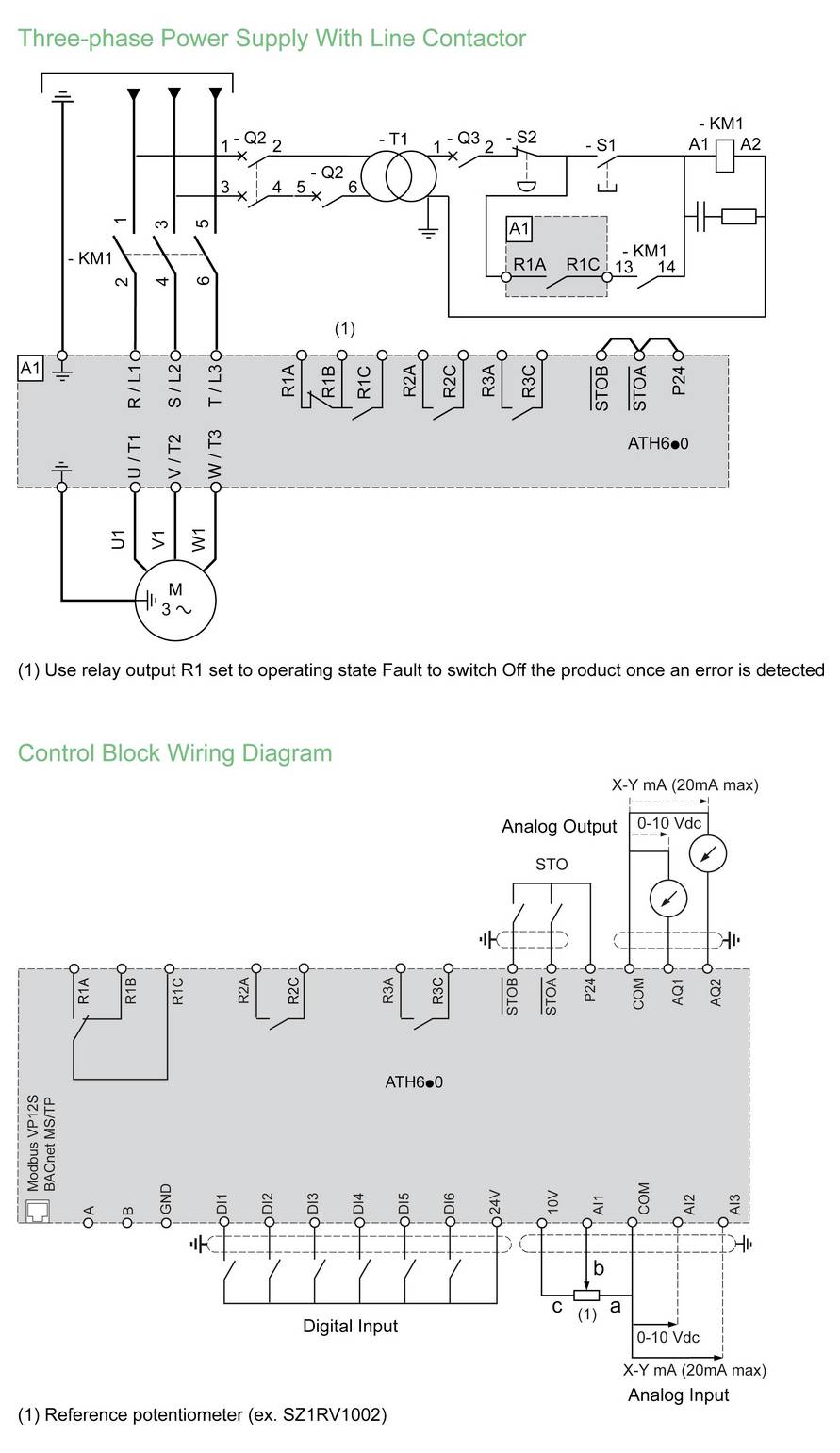

Sheme povezav elektičnega krmilnega bloka s prikazom trifazne napajalne napetosti s stikalom linije in povezavami analognih in digitalnih vhodov/izhodov krmilnika.

1/7

Podatkovni list izdelka (PDF)

Dostava čet.,29.10.

Število

kos - zaloga Nemčija

Skupaj (2235,00 € / Kos)

2235,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Omrežna frekvenca: 50/60 Hz
Omrežna napetost: 380–480 V

Vrsta izdelka: frekvenčni pretvornik

Izhodna moč (maks.): 15 kW

Frekvenca (maks.): 400 Hz

Omrežje: 3-fazni

Frekvenčni razpon: 400 Hz (max)

Globina: 231 mm

Višina: 342 mm

Širina: 208 mm

: IP21

Vrsta: ATH630D15N4

Mere: (Š x V x G) 208 x 342 x 231 mm

Proizv. št. delov: ATH630D15N4

: 208 mm

: 342 mm

: 231 mm

: TRUE

: 8

: 0

: 3

: 2

: FALSE

: 0

: 0

: 0

: 2

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: IP21

: TRUE

: FALSE

: FALSE

: 380-480 V

: 50/60 Hz

: FALSE

: 0

: U converter

: 3

: 3

: FALSE

: TRUE

: FALSE

: 400 Hz

: 15 kW

: 15 kW

: 10 %

: 5 %

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 480 V

: 30.5 A

: TRUE

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3820657 Schneider Electric frekvenčni pretvornik 15 kW 3-fazni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3820657 Schneider Electric frekvenčni pretvornik 15 kW 3-fazni

Informacije

Podatkovni list o popravljivosti/trajnosti 3820657 Schneider Electric frekvenčni pretvornik 15 kW 3-fazni

Izjava o skladnosti

Izjava o skladnosti 3820657 Schneider Electric frekvenčni pretvornik 15 kW 3-fazni

Opis

Serija Altivar HVAC ATH600 obsega frekvenčne pretvornike, zasnovane za uporabo v sistemih HVAC v komercialnih, zdravstvenih, industrijskih in podatkovnih centrih, za napajanje asinhronih in sinhronih motorjev. Z zaščito IP21/UL tipa 1 je ATH630 primeren za montažo na nadzorno ploščo in steno. Zagotavlja 15 kW/20 KM za motorje, za normalno delovanje pri nazivni napetosti od 380 do 480 V. Odporen je na okoljske in obratovalne obremenitve ter je skladen s standardoma IEC 60721-3-3 razreda 3C3 in 3S3. Ima prevlečene tiskane vezja. Delovanje brez dodatnega hlajenja pri temperaturah do 60 °C. Integrirane funkcije optimizirajo načrtovanje, namestitev in zagon; integrirani EMC filtri, filtriranje harmonikov, certificiran STO, certificirana kibernetska varnost in primernost za hladilna sredstva A2L in A3. Številne funkcije HVAC so integrirane za poenostavitev avtomatizacijskih sistemov in upravljanja aplikacij (npr. kompresorji, črpalke in ventilatorji). ATH600 ima izvorni serijski vmesnik Modbus, BACnet MS/TP in povezljivost BACnet/IP z opcijskim komunikacijskim modulom z zaščito pred vdorom. Dimenzije so 208 mm (širina), 231 mm (globina), 342 mm (višina), teža pa 5,7 kg. ATH600 je sestavljen iz več kot 20 % plastike, aluminij pa ima certifikat ASI. Altivar HVAC ATH600 izpolnjuje zahteve HVAC aplikacij in zajema črpalke, ventilatorje in kompresorje. Ustreza standardom IEC/EN 61800-5-1 in IEC/EN 61800-3, IEC 61000-3-12 ter ima certifikate UL, cUL, UKCA, RCM, EAC, KCC in ATEX. Za frekvenčne pretvornike Altivar HVAC ATH600 so na voljo montažni dodatki, kot so kompleti za montažo prirobnic in zunanje opcije (motorne dušilke, dodatni EMC filtri, pasivni filtri), glede na nazivno moč frekvenčnega pretvornika. Embalaža je izdelana iz recikliranega kartona in ne vsebuje plastike za enkratno uporabo. Zasnovan je za montažo v navpičnem položaju (+/- 10°) na ploščo in ima 4 pritrdilne luknje. ATH600 ponuja optimizirano zasnovo za kompaktne rešitve, hiter zagon in prihranek energije zaradi visoko učinkovitega krmiljenja motorja in merjenja energije. Altivar HVAC ATH600 optimizira delovanje, povečuje zanesljivost in zagotavlja prihodnost.

Besedilo je strojno prevedeno.
