Name: Schneider Electric frekvenčni pretvornik 45 kW 3-fazni
Brand: Schneider Electric
SKU: 3820669
Availability: BackOrder

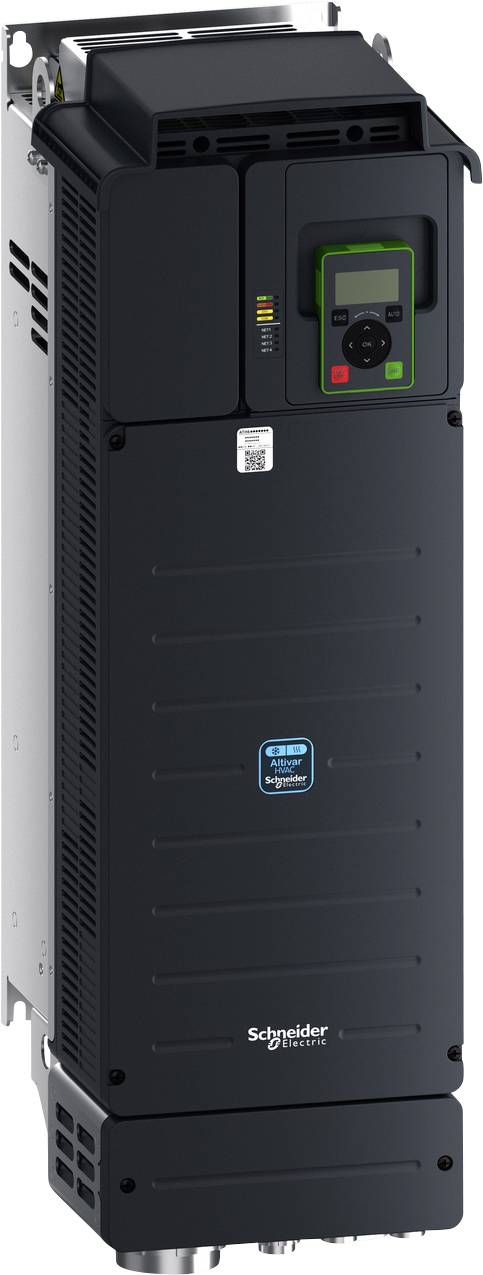

Črna Schneider Electric industrijska gonilna invertna naprava s sprednjim kontrolnim poljem in zaslonom, prikazana v pogledu v slogu izdelka na belem ozadju.

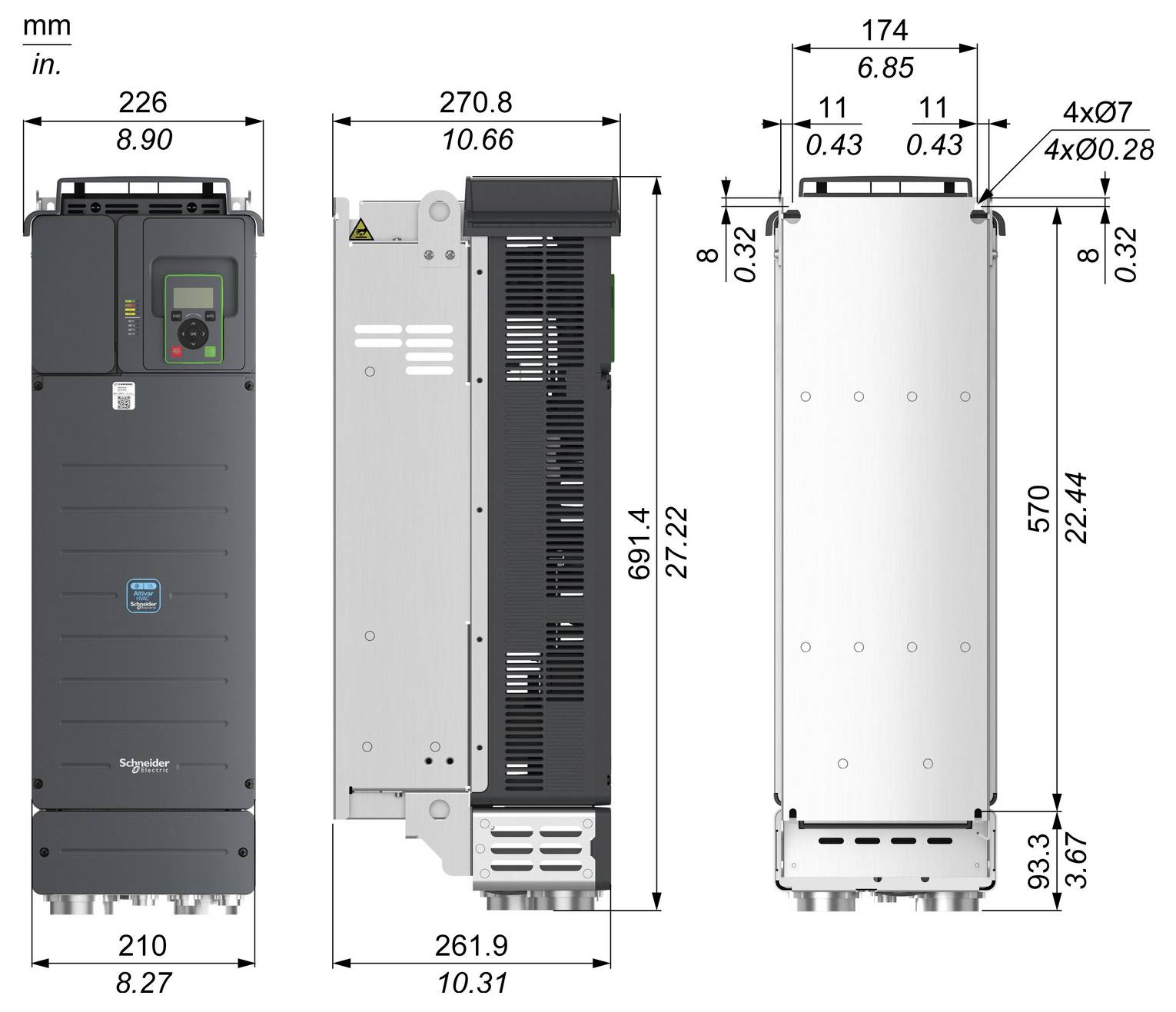

Tehnična risba elektromotorja Schneider, prikazana s sprednje, stranske in zadnje strani z merami v mm in palcih.

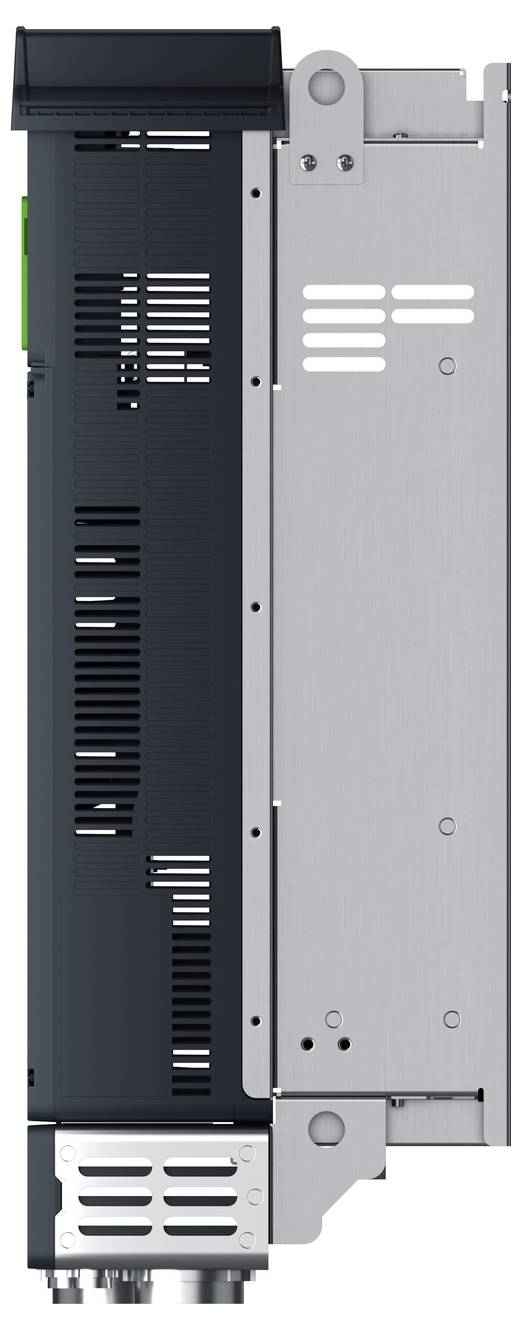

Pogled od strani na kovinsko računalniško komponento ali strežniški modul s črnimi prezračevalnimi ploščami, srebrno montažno ploščo in priključki na spodnji strani.

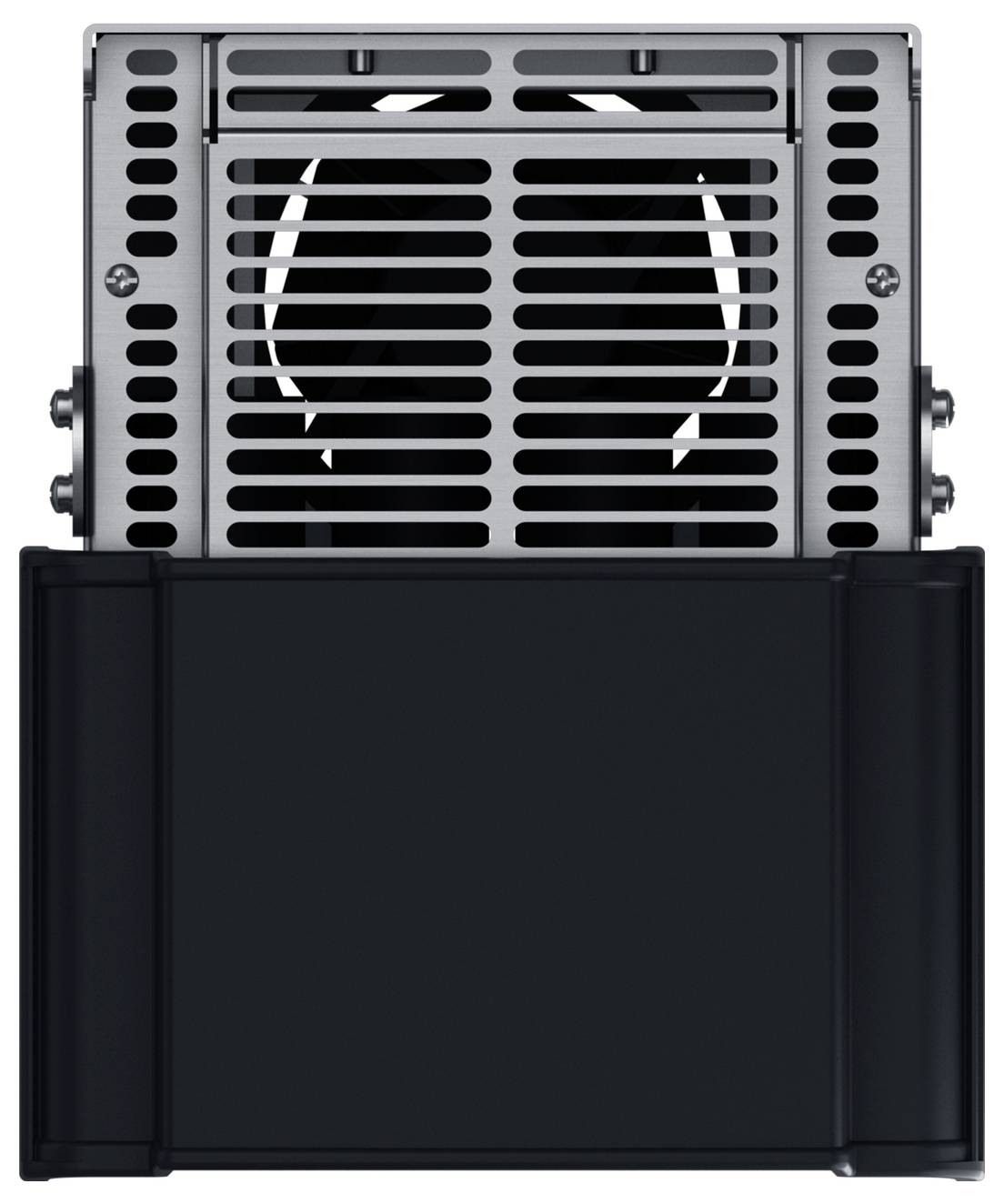

Industrijski ventilator za prezračevanje za kovinsko mrežo, nameščen nad črno pravokotno enoto na belem ozadju.

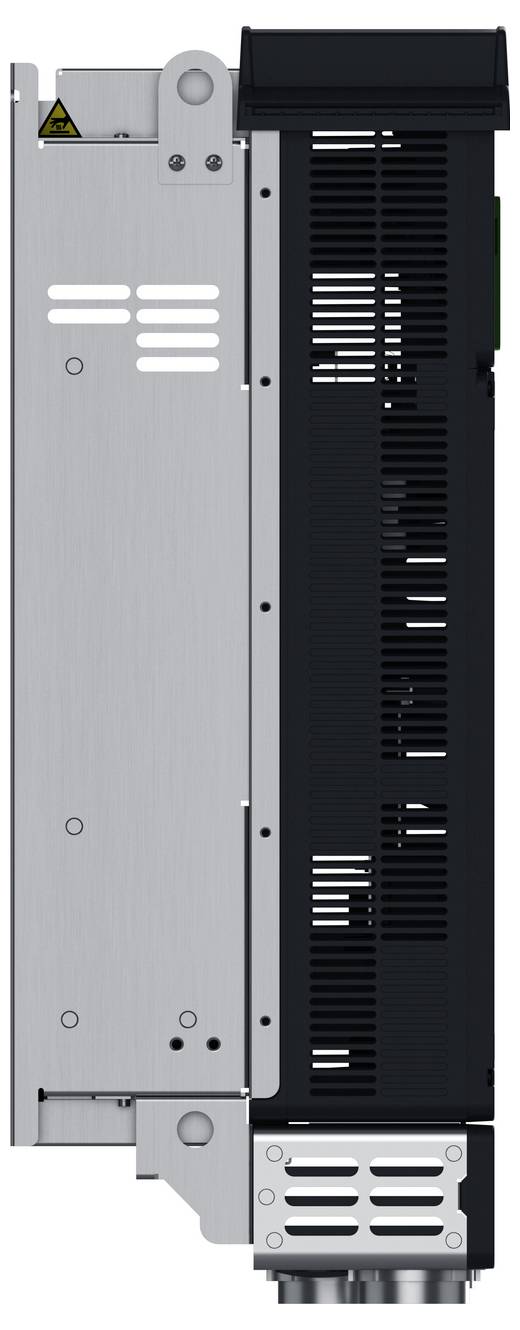

Industrijska električna kontrolna enota s srebrno in črno kovinsko ohišjem, prezračevanimi plošči, montažnim oklepajem in opozorilnim simbolom na zgornjem levem vogalu.

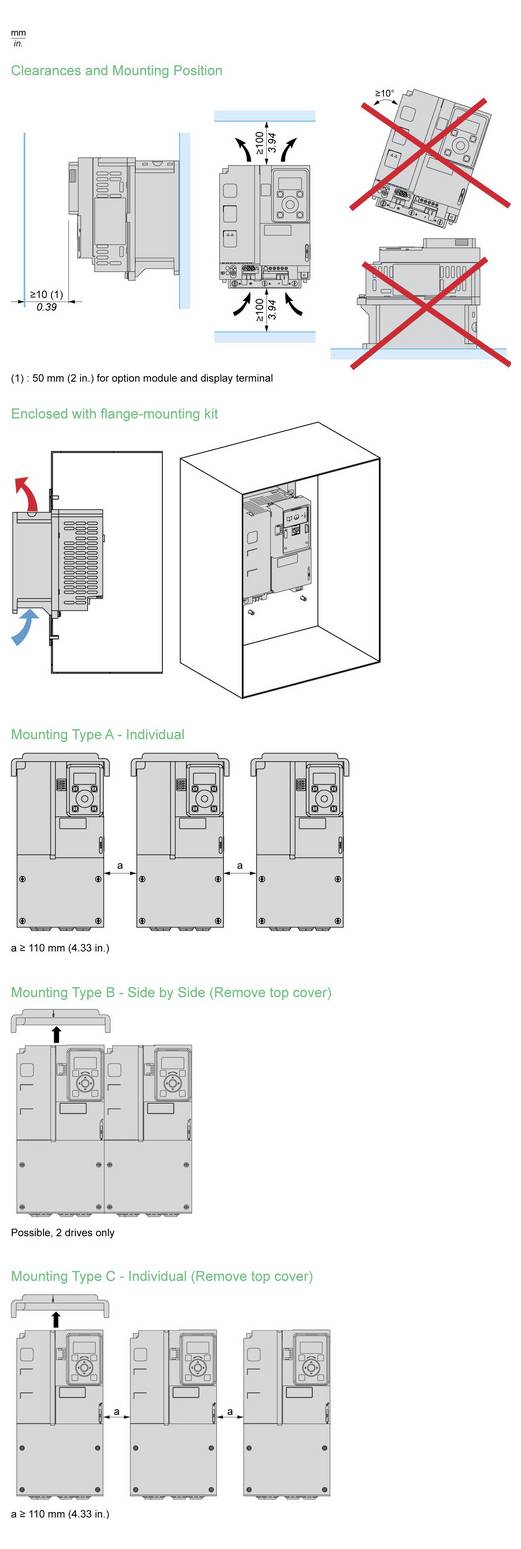

Tehnični diagram s prikazom razdelkov in montažnih položajev za električni panel, s prednjimi, stranskimi in prikazi namestitve ohišja ter možnostmi montaže tipa A, B in C.

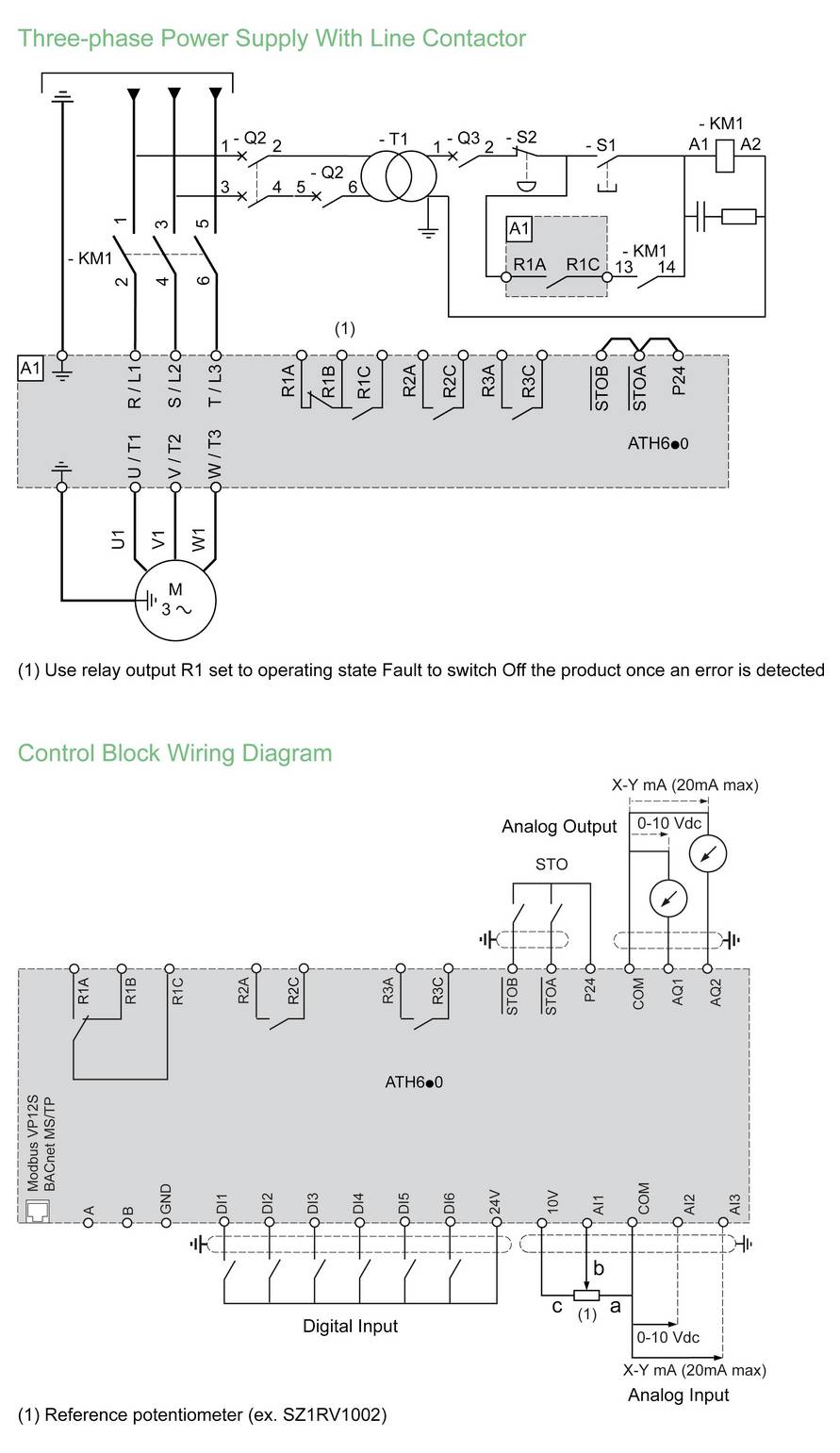

Dva električna vezutia diagrama za nadzorno blok na osnovi ATmege: trifazna oskrba z linijskim kontaktorjem in diagram vezutia nadzornega bloka s prikazom analognih in digitalnih I/O povezav.

1/7

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (5149,00 € / Kos)

5149,00 €

plus 10,00 €

z DDV

doplačilo za paket večjih dimenzij

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Omrežna frekvenca: 50/60 Hz
Omrežna napetost: 380–480 V

Vrsta izdelka: frekvenčni pretvornik

Izhodna moč (maks.): 45 kW

Frekvenca (maks.): 500 Hz

Omrežje: 3-fazni

Frekvenčni razpon: 500 Hz (max)

Globina: 265 mm

Višina: 597 mm

Širina: 210 mm

: IP21

Vrsta: ATH630D45N4

Mere: (Š x V x G) 210 x 597 x 265 mm

Proizv. št. delov: ATH630D45N4

: 210 mm

: 597 mm

: 265 mm

: TRUE

: 8

: 0

: 3

: 2

: FALSE

: 0

: 0

: 0

: 2

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: IP21

: TRUE

: FALSE

: FALSE

: 380-480 V

: 50/60 Hz

: FALSE

: 0

: U converter

: 3

: 3

: FALSE

: TRUE

: FALSE

: 500 Hz

: 45 kW

: 45 kW

: 10 %

: 5 %

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 480 V

: 88 A

: TRUE

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3820669 Schneider Electric frekvenčni pretvornik 45 kW 3-fazni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3820669 Schneider Electric frekvenčni pretvornik 45 kW 3-fazni

Informacije

Podatkovni list o popravljivosti/trajnosti 3820669 Schneider Electric frekvenčni pretvornik 45 kW 3-fazni

Izjava o skladnosti

Izjava o skladnosti 3820669 Schneider Electric frekvenčni pretvornik 45 kW 3-fazni

Opis

Serija Altivar HVAC ATH600 obsega frekvenčne pretvornike, zasnovane za uporabo v sistemih HVAC v komercialnih, zdravstvenih, industrijskih in podatkovnih centrih, za napajanje asinhronih in sinhronih motorjev. Z zaščito IP21/UL tipa 1 je ATH630 primeren za montažo na nadzorno ploščo in steno. Zagotavlja 45 kW/60 KM za motorje, za normalno delovanje pri nazivni napetosti od 380 do 480 V. Odporen je na okoljske in obratovalne obremenitve ter je skladen s standardoma IEC 60721-3-3 razreda 3C3 in 3S3. Ima prevlečene tiskane vezja. Delovanje brez dodatnega hlajenja pri temperaturah do 60 °C. Integrirane funkcije optimizirajo načrtovanje, namestitev in zagon; integrirani EMC filtri, filtriranje harmonikov, certificiran STO, certificirana kibernetska varnost in primernost za hladilna sredstva A2L in A3. Številne funkcije HVAC so integrirane za poenostavitev avtomatizacijskih sistemov in upravljanja aplikacij (npr. kompresorji, črpalke in ventilatorji). ATH600 ima izvorni serijski vmesnik Modbus, BACnet MS/TP in povezljivost BACnet/IP z opcijskim komunikacijskim modulom z zaščito pred vdorom. Dimenzije so 226 mm (širina), 271 mm (globina), 691,4 mm (višina), teža pa 28,7 kg. ATH600 je sestavljen iz več kot 20 % plastike, aluminij pa ima certifikat ASI. Altivar HVAC ATH600 izpolnjuje zahteve HVAC aplikacij in zajema črpalke, ventilatorje in kompresorje. Ustreza standardom IEC/EN 61800-5-1 in IEC/EN 61800-3, IEC 61000-3-12 ter ima certifikate UL, cUL, UKCA, RCM, EAC, KCC in ATEX. Za frekvenčne pretvornike Altivar HVAC ATH600 so na voljo montažni dodatki, kot so kompleti za montažo prirobnic in zunanje opcije (motorne dušilke, dodatni EMC filtri, pasivni filtri), glede na nazivno moč frekvenčnega pretvornika. Embalaža je izdelana iz recikliranega kartona in ne vsebuje plastike za enkratno uporabo. Zasnovan je za montažo v navpičnem položaju (+/- 10°) na ploščo in ima 4 pritrdilne luknje. ATH600 ponuja optimizirano zasnovo za kompaktne rešitve, hiter zagon in prihranek energije zaradi visoko učinkovitega krmiljenja motorja in merjenja energije. Altivar HVAC ATH600 optimizira delovanje, povečuje zanesljivost in zagotavlja prihodnost.

Besedilo je strojno prevedeno.
