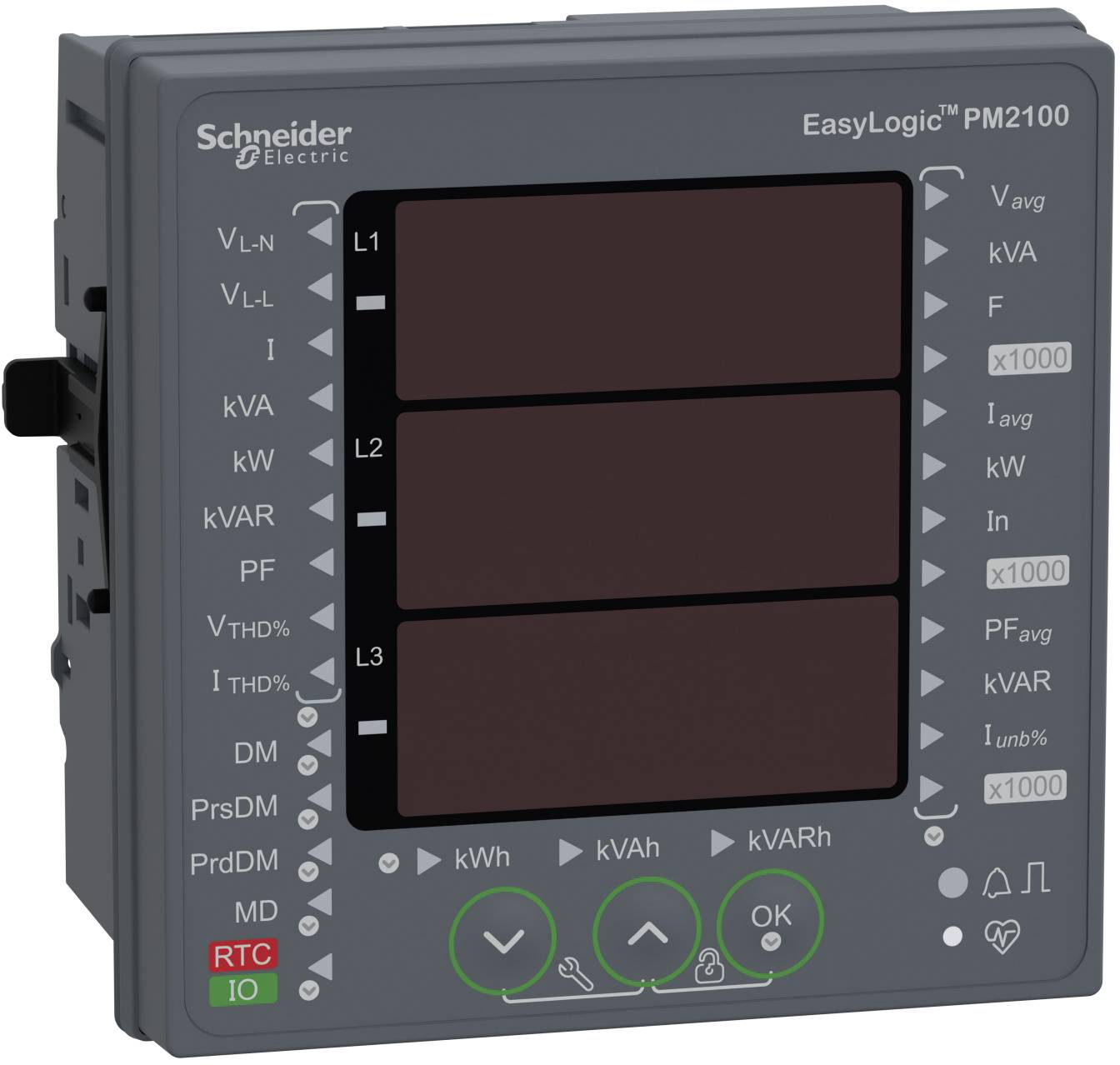

Schneider Electric METSEPM2130 vgradna merilna naprava

Ta naprava je univerzalni merilni instrument za vgradnjo v krmilno omaro, dimenzij 96 mm x 96 mm, s 3-vrstičnim, svetlo rdečim, 4-mestnim LED-zaslonom, visokim 14,2 mm. Univerzalna merilna naprava meri aktivno energijo v skladu z razredom točnosti 0,5S po standardu IEC 62053-22 s frekvenco vzorčenja 64 vzorcev na cikel. Lahko meri vse tri vrednosti moči in energije, kot so delovna, navidezna in jalova moč, ter napetost, tok, frekvenco in faktor moči. Plus celotno harmonično popačenje in posamezni prizvoki do 31. harmonika. Naročilo. Univerzalna merilna naprava deluje z omrežno frekvenco 50 Hz ali 60 Hz in sprejema univerzalne krmilne napetosti od 80 do 300 V med fazo in nevtralnim vodnikom, izmeničnim ali enosmernim tokom. Nazivni tok te merilne naprave je 1 A ali 5 A na vhodnem toku. Podpira do 13 različnih vrst shem ožičenja v enofaznih, dvofaznih ali trifaznih konfiguracijah. Območje merilne napetosti med fazami je od 35 do 480 V AC od faze do faze pri 45 do 65 Hz, medtem ko je območje med fazo in nevtralnim vodnikom od 20 do 277 V. Ima komunikacijski vhod RS485 s protokolom Modbus RTU. Merilno napravo je mogoče nadgraditi z opcijskimi V/I moduli za spremljanje impulzov. Ti moduli imajo bodisi dva kanala za digitalne vhode in izhode bodisi za analogne vhode in izhode. To različico je mogoče konfigurirati za 23 različnih vrst alarmov, ki so shranjeni v 40 registrih. Dimenzije izdelka so naslednje: širina 96 mm, globina 54 mm, višina 96 mm in teža izdelka 300 g.
