Schneider Electric PanelSeT TBS NSYTBS19168T stensko ohišje 164 x 192 x 87 ABS sivo-bela (RAL 7035) 1 kos

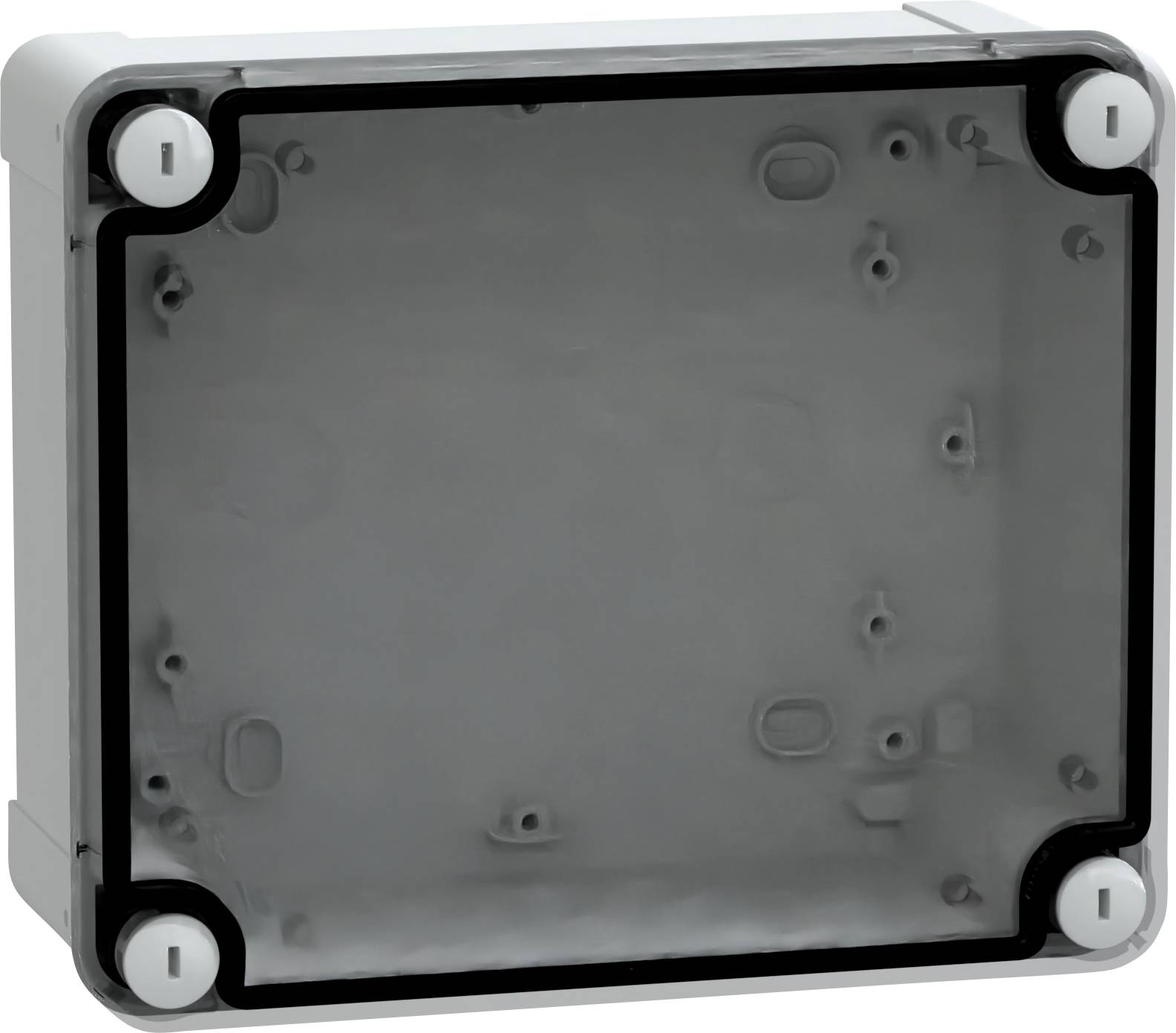

Siva električna razdelilna omarica s prozornim pokrovom, ki prikazuje pritrdilne točke in priključke, primerna za notranjo ali zunanjo uporabo.

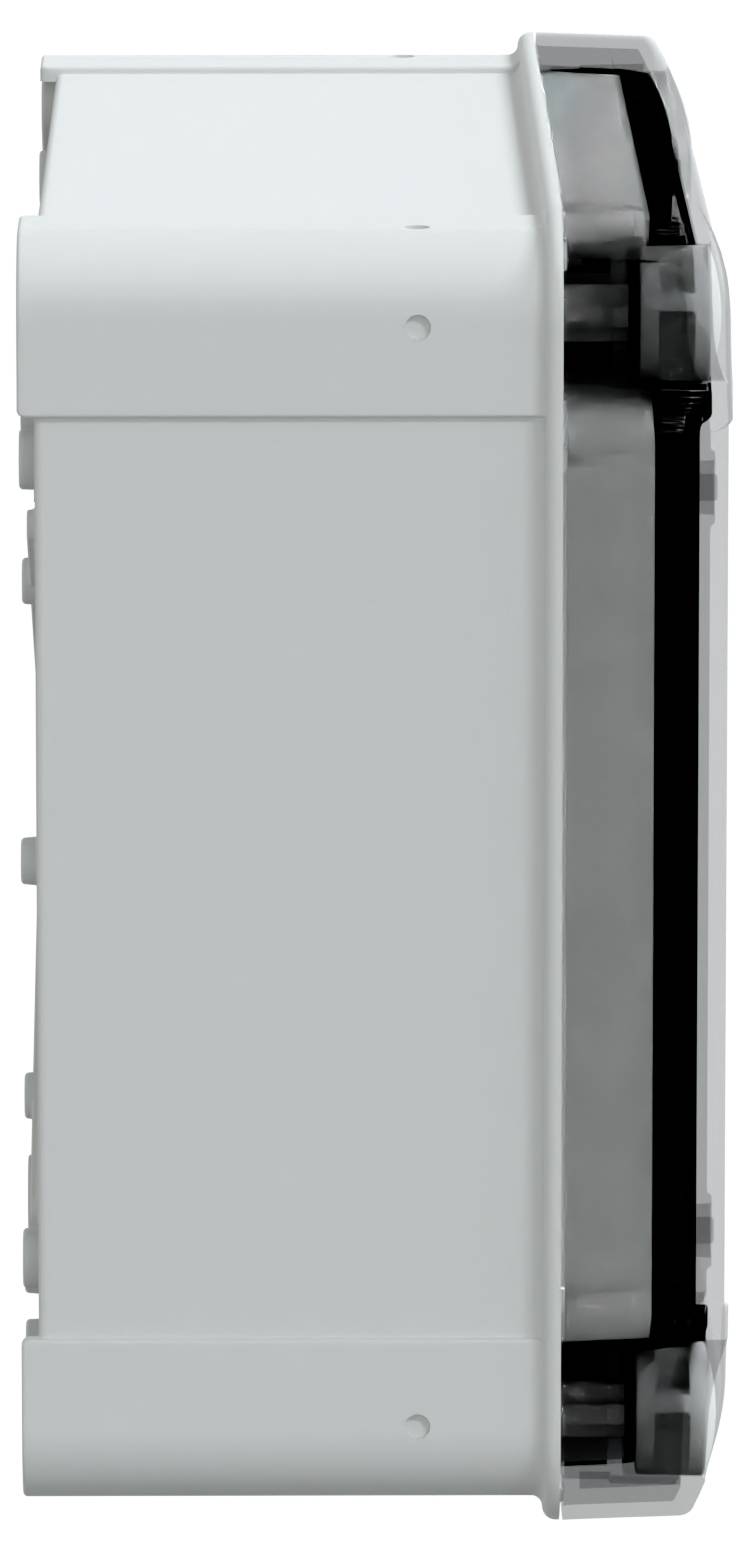

Bela, pravokotna električna omarica s črnim tesnilom na desni strani, prikazana v vertikalni orientaciji, običajno uporabljena za zaščito.

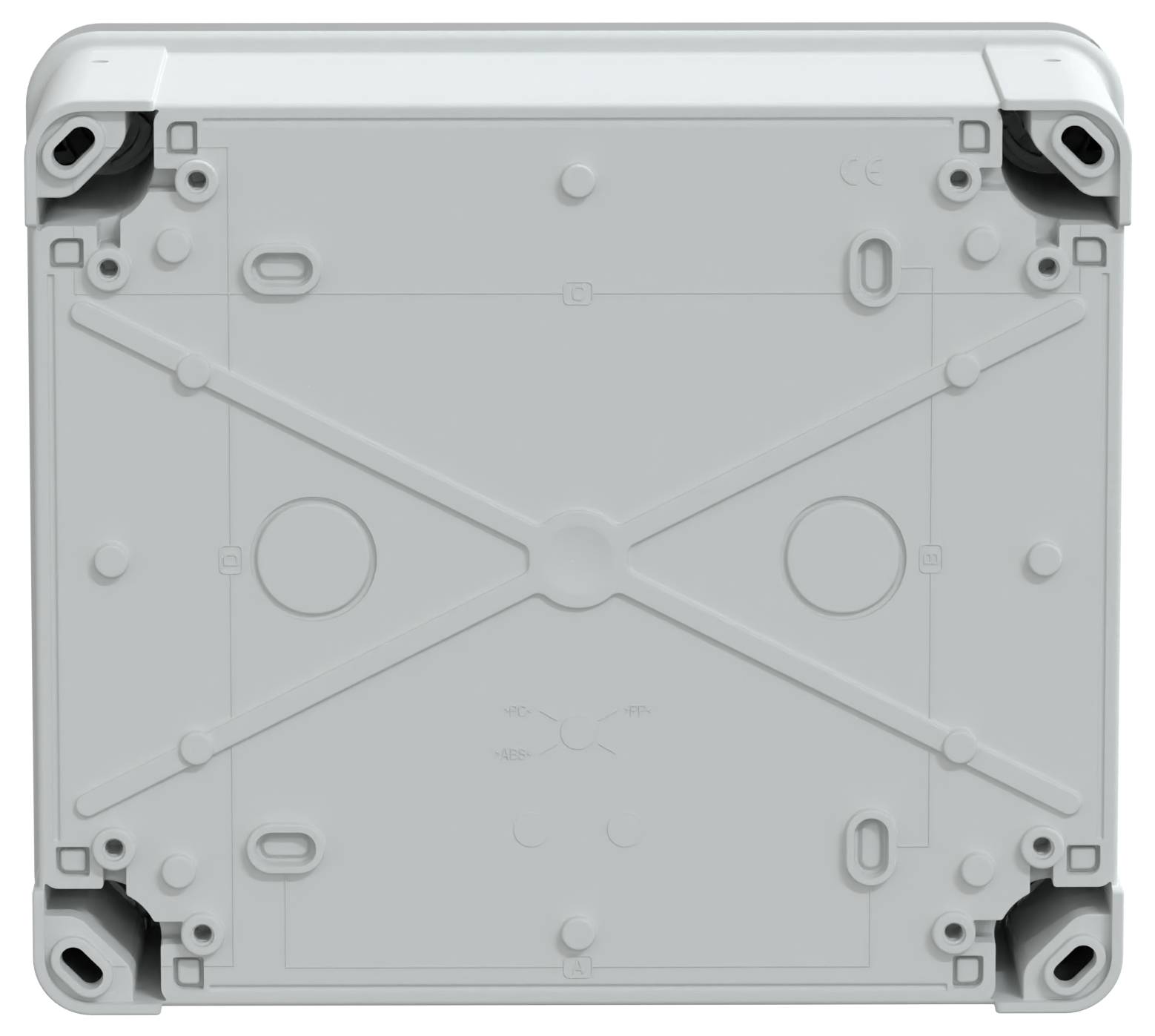

Bela plastična kvadratna škatla z ravno površino in majhnimi luknjami v vogalih, verjetno za pritrditev. Dizajn je preprost, brez vidnih blagovnih znamk.

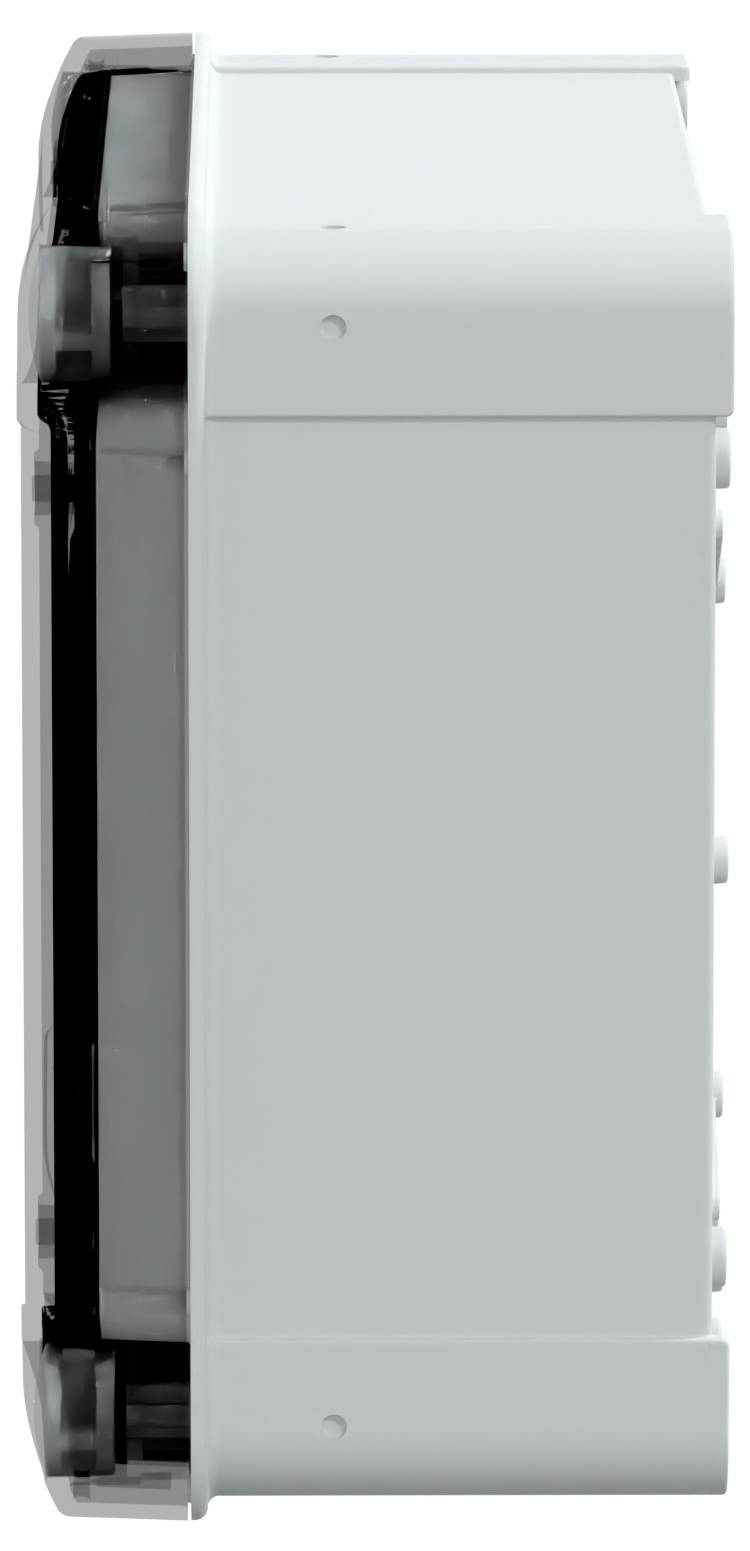

Bela pravokotna elektronska naprava, vidna s strani, z kompaktno zasnovo in vidnimi priključki na eni strani, postavljena pred enostavnim ozadjem.

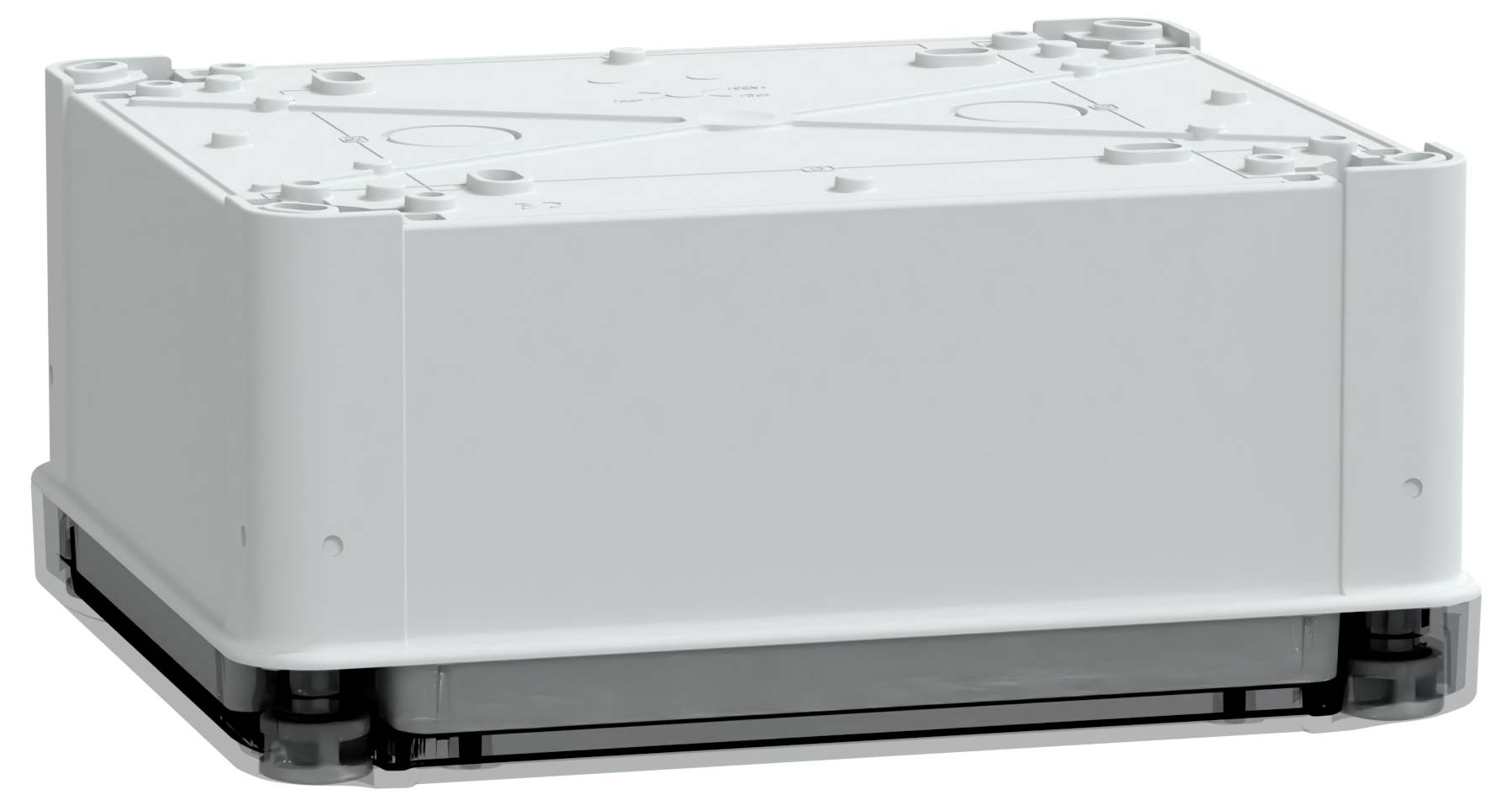

Pravokotna siva električna razdelilna omarica z ravnim zgornjim delom in ojačanimi vogali, namenjena zaščiti električnih priključkov.

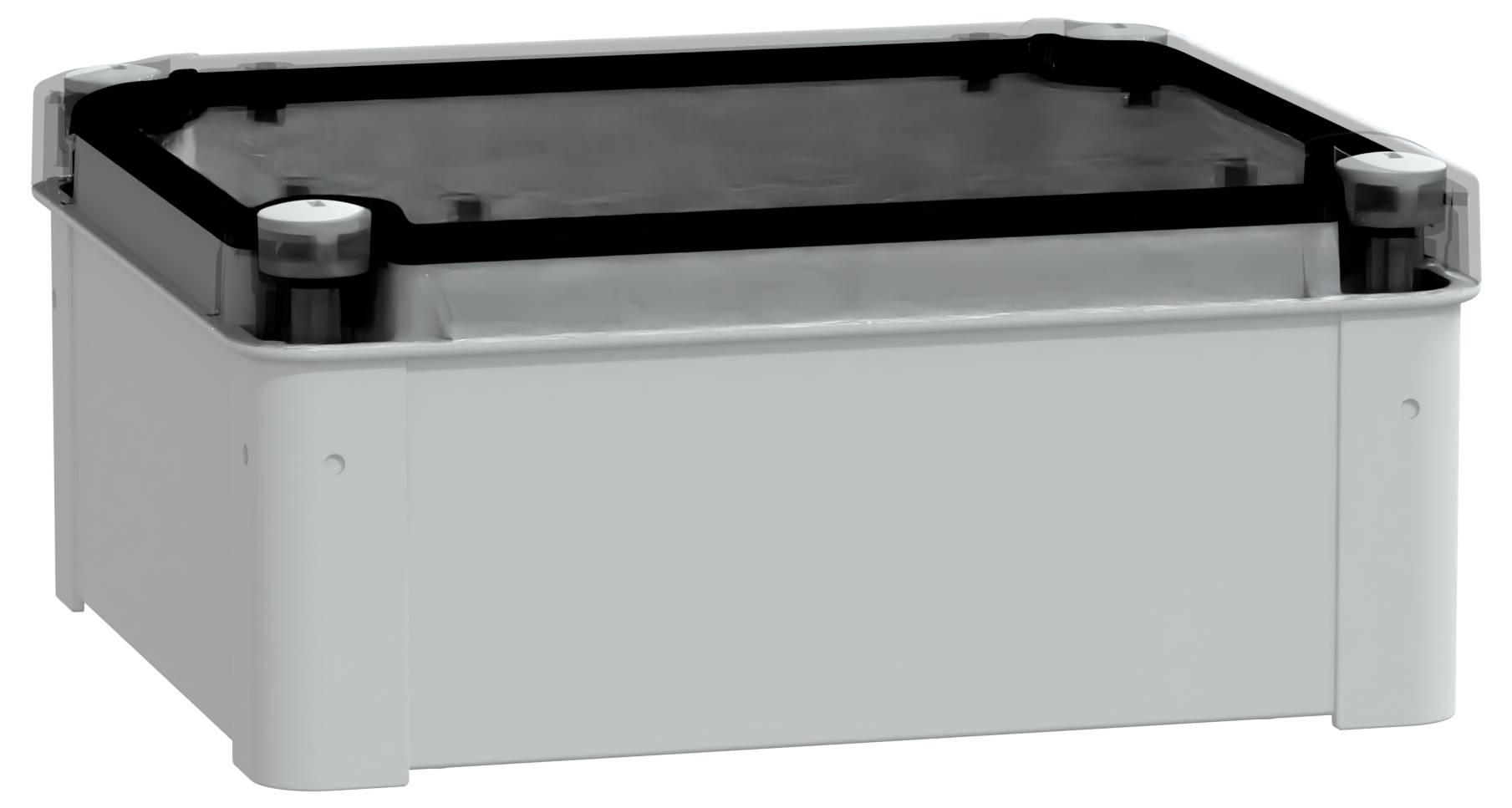

Pravokotna siva električna razdelilna omarica s črnim pokrovom, z zaobljenimi vogali, ki se uporablja za zapiranje elektroinštalacijskih povezav.

Schneider Electric PanelSeT TBS NSYTBS19168T stensko ohišje 164 x 192 x 87 ABS sivo-bela (RAL 7035) 1 kos-6

Schneider Electric PanelSeT TBS NSYTBS19168T stensko ohišje 164 x 192 x 87 ABS sivo-bela (RAL 7035) 1 kos-7

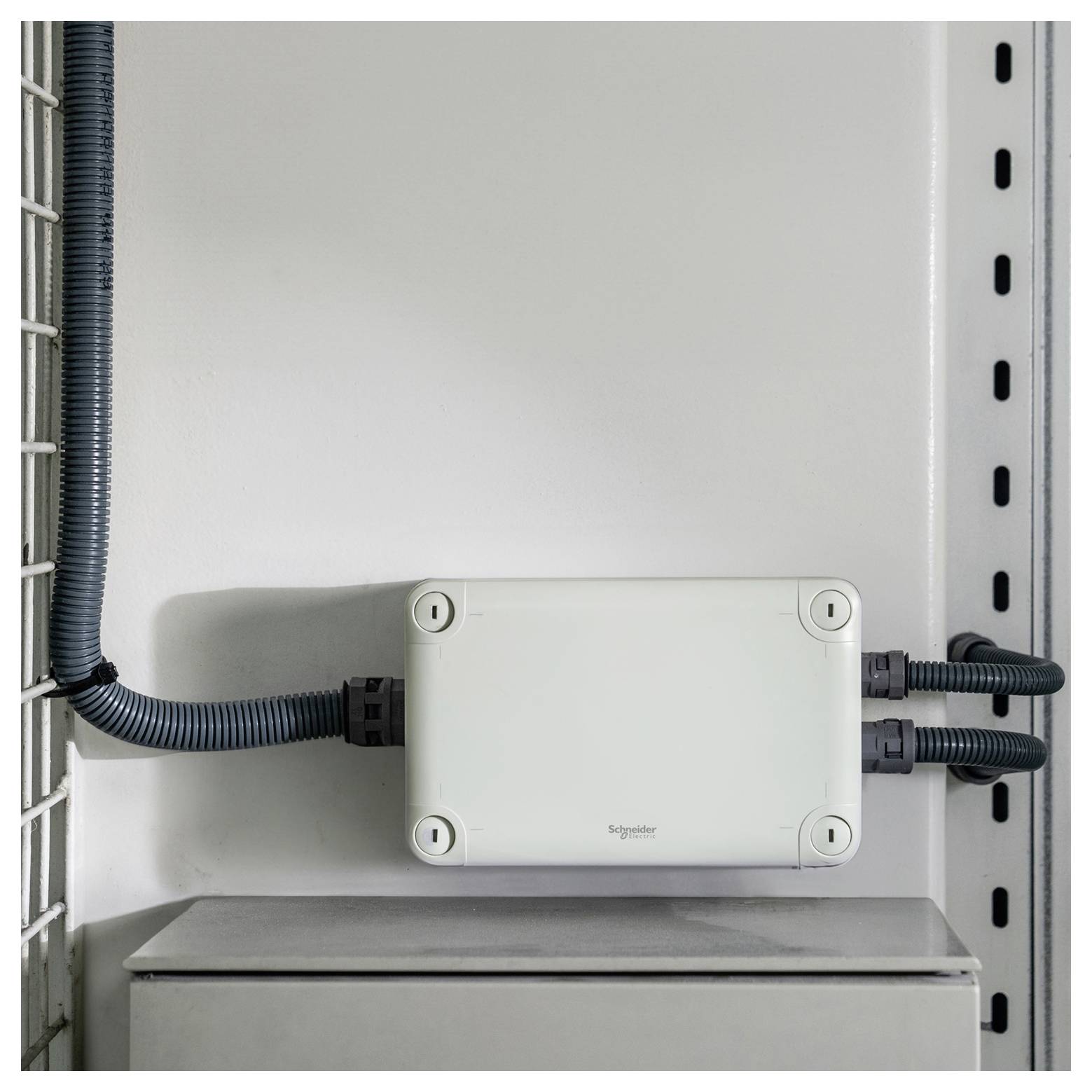

Schneider Electric PanelSeT TBS NSYTBS19168T stensko ohišje 164 x 192 x 87 ABS sivo-bela (RAL 7035) 1 kos-8

Schneider Electric PanelSeT TBS NSYTBS19168T stensko ohišje 164 x 192 x 87 ABS sivo-bela (RAL 7035) 1 kos-9

Schneider Electric PanelSeT TBS NSYTBS19168T stensko ohišje 164 x 192 x 87 ABS sivo-bela (RAL 7035) 1 kos-10

1/11

Vrsta izdelka

stensko ohišje

Material

ABS

Vrsta zaščite

IP66

Širina

164 mm

Višina

192 mm

Dostava tor, 13.10.

7 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (20,99 € / Kos)

20,99 €

z DDV

Na voljo samo 7 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Schneider Electric PanelSeT TBS NSYTBS19168T - ohišje iz ABS-a s prozornim Pokrov V20, V192xŠ164xG87mm, IP66, IK07

Ohišje iz ABS je enostavno za namestitev s 3 možnostmi montaže
Vrsta zaščite: IP 66
Odpornost na udarce IK07
Vključno z majhnim in montažnim priborom
Z montažno ploščo ali DIN-letvijo
Izdelano iz 45 % reciklirane ABS plastike

Tehnične specifikacije

Vrsta izdelka: stensko ohišje

Značilnosti: za stensko montažo

Material: ABS

: IP66

Barva: sivo-bela (RAL 7035)

Širina: 164 mm

Višina: 192 mm

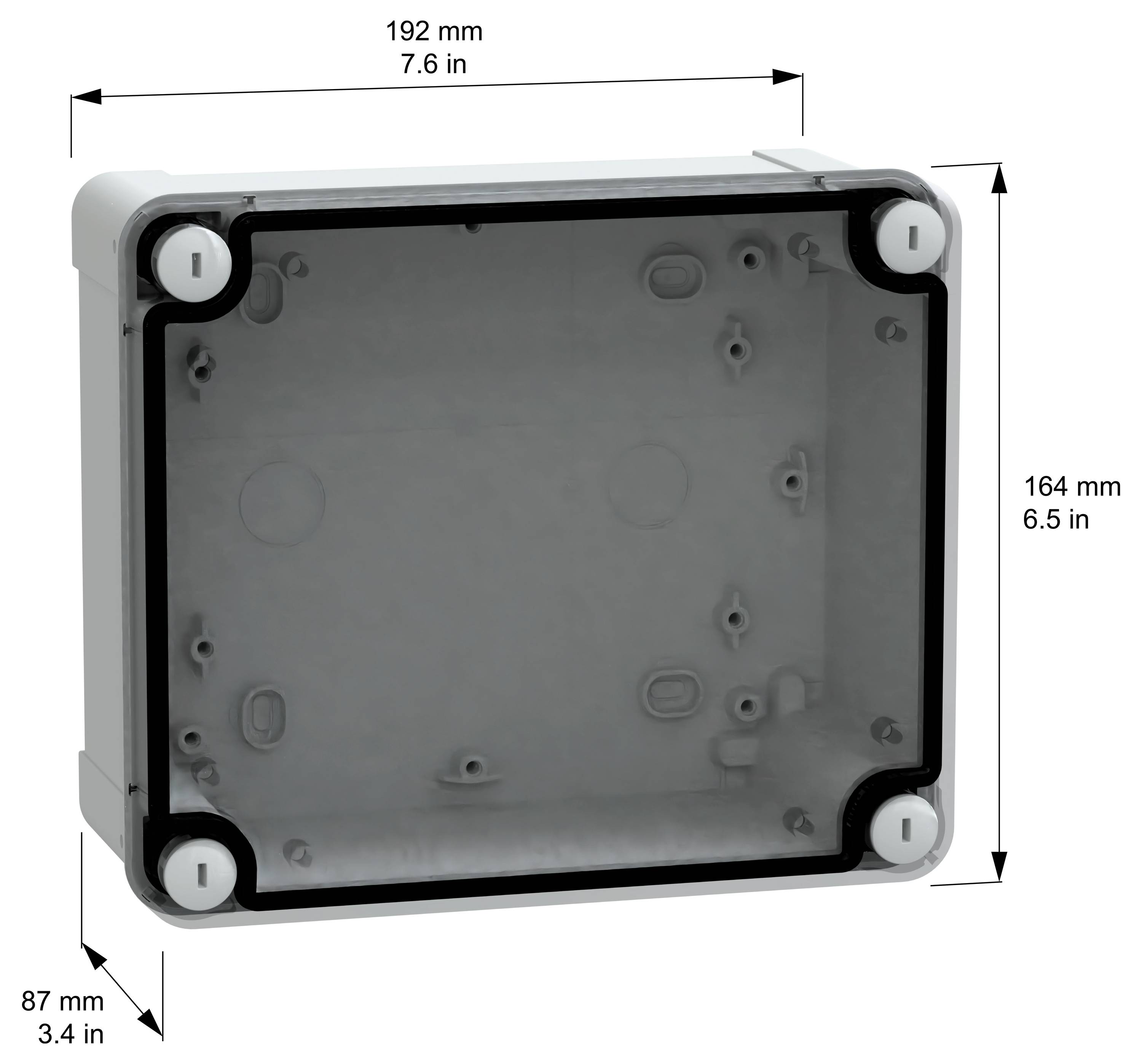

Mere: 164 x 192 x 87 mm

Teža: 0.46 kg

Vsebina: 1 kos

Vrsta: PanelSeT TBS

Mere: (Š x V x G) 164 x 192 x 87 mm

Proizv. št. delov: NSYTBS19168T

Globina: 87 mm

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Dolžina ali globina

Širina

Vsebina

Mere

Višina

Vrsta izdelka

Schneider Electric PanelSeT TBS NSYTBS19168T stensko ohišje 164 x 192 x 87 ABS sivo-bela (RAL 7035) 1 kos

Št. izdelka:1866549

Priporočeni izdelki

87 mm

164 mm

1 kos

(Š x V x G) 164 x 192 x 87 mm

192 mm

stensko ohišje

Schneider Electric PanelSeT TBS NSYTBS191610H stensko ohišje 164 x 164 x 193 x 105 ABS sivo-bela (RAL 7035) 1 kos Piece

Št. izdelka:1866546

164 mm

1 kos

(D x Š x V) 164 x 164 x 193 mm

193 mm

stensko ohišje

Schneider Electric PanelSeT TBS NSYTBS191610HT stensko ohišje 164 x 192 x 105 ABS sivo-bela (RAL 7035) 1 kos Piece

Št. izdelka:1866547

105 mm

164 mm

1 kos

(Š x V x G) 164 x 192 x 105 mm

192 mm

stensko ohišje

Schneider Electric PanelSeT TBS NSYTBS19168 stensko ohišje 164 x 192 x 87 ABS sivo-bela (RAL 7035) 1 kos Piece

Št. izdelka:1866548

87 mm

164 mm

1 kos

(Š x V x G) 164 x 192 x 87 mm

192 mm

stensko ohišje

Schneider Electric PanelSeT TBS NSYTBS241910 stensko ohišje 194 x 241 x 107 ABS sivo-bela (RAL 7035) 1 kos Box

Št. izdelka:1866550

107 mm

194 mm

1 kos

(Š x V x G) 194 x 241 x 107 mm

241 mm

stensko ohišje

Schneider Electric PanelSeT TBS NSYTBS241910HT stensko ohišje 241 x 194 x 241 x 107 ABS sivo-bela (RAL 7035) 1 kos Piece

Št. izdelka:1866552

241 mm

194 mm

1 kos

(D x Š x V) 241 x 194 x 241 mm

241 mm

stensko ohišje

Schneider Electric PanelSeT TBS NSYTBS241910T stensko ohišje 194 x 241 x 107 ABS sivo-bela (RAL 7035) 1 kos Piece

Št. izdelka:1866553

107 mm

194 mm

1 kos

(Š x V x G) 194 x 241 x 107 mm

241 mm

stensko ohišje

Schneider Electric PanelSeT TBS NSYTBS241912H stensko ohišje 194 x 241 x 127 ABS sivo-bela (RAL 7035) 1 kos Piece

Št. izdelka:1866554

127 mm

194 mm

1 kos

(Š x V x G) 194 x 241 x 127 mm

241 mm

stensko ohišje

Schneider Electric PanelSeT TBS NSYTBS111113H stensko ohišje 116 x 116 x 133 ABS sivo-bela (RAL 7035) 2 kos Piece

Št. izdelka:1876142

133 mm

116 mm

2 kos

(Š x V x G) 116 x 116 x 133 mm

116 mm

stensko ohišje

Schneider Electric PanelSeT TBS NSYTBS1179H stensko ohišje 116 x 116 x 74 x 94 ABS sivo-bela (RAL 7035) 3 kos

Št. izdelka:1876143

116 mm

3 kos

(D x Š x V) 116 x 116 x 74 mm

74 mm

stensko ohišje

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1866549 Schneider Electric PanelSeT TBS NSYTBS19168T stensko ohišje 164 x 192 x 87 ABS sivo-bela (RAL 7035) 1 kos

Opis

Zanesljiva kakovost za industrijsko uporabo. Serija ohišij PanelSeT TBS je zasnovana za uporabo v industrijskih notranjih prostorih brez posebnih higienskih zahtev. Ustreza standardu IEC 62208:2023 za prazna ohišja nizkonapetostnih stikalnih naprav. Poleg tega proizvajalec na podlagi opravljenih preizkusov zasnove predloži povzetek preskusov in potrdilo o skladnosti – za maksimalno varnost in skladnost s standardi. Prilagodljive kombinacije – popolno prileganje za vsako uporabo. Zahvaljujoč natančni izdelavi ohišja natančno ustrezajo dimenzijam iz kataloga. Njegova dovršena zasnova omogoča kombinacijo z vsestransko dodatno opremo in prilagodljivo prilagoditev različnim situacijam vgradnje – idealno za individualne projektne zahteve. Reciklirana plastika – robustna, trajnostna, skladna s standardi. Ohišja PanelSeT TBS so izdelana iz ABS plastike z najmanj 45 % deležem recikliranega materiala (postindustrijsko). Zasnovani so za temperature od -25 °C do +60 °C, odporni na žarilno žico do 650 °C (v skladu z IEC 60695-2-11) in odporni na udarce v skladu z IK07 (v skladu z IEC 62262). Ohišja ponujajo zaščitni razred IP66 (IEC 60529) in izolacijski razred II (IEC 61140).

Inteligentne podrobnosti za vsakodnevna montažna dela
Barva RAL 7035, opcijsko s prozornim pokrovom – primerno tudi za vidne montaže
Pokrov je mogoče pritrditi zunaj tesnilnega območja s 4 nezlomljivimi plastičnimi vijaki
Montaža in demontaža brez orodja z ravnim izvijačem
Ojačani robovi na dnu in pokrovu za večjo stabilnost
Opcijsko zaklepanje - za večjo varnost
Kabelske uvodnice je mogoče enostavno integrirati
Enostavno zamenljiv pokrov v primeru poškodbe ali spremembe oblike
Prilagodljiva montaža - primerna za vsako situacijo namestitve

Ohišja je mogoče namestiti na tri načine:
1. Skozi štiri vogalne kanale zunaj tesnilnega območja (od 138 × 93 × 72 mm)
2. Skozi dve ali štiri zadnje reže
3. Uporaba montažnih nosilcev (od 116 × 116 × 62 mm)

Vključena podpora za digitalno načrtovanje Vsa ohišja TBS so opremljena s celovito tehnično dokumentacijo: okoljskimi certifikati (PEP, RoHS) ter 2D-, 3D- in CAD-datotekami, združljivimi s SEE ELECTRICAL, ETAP, EPLAN in WSCAD – za brezhibno integracijo v vaše načrtovanje.
