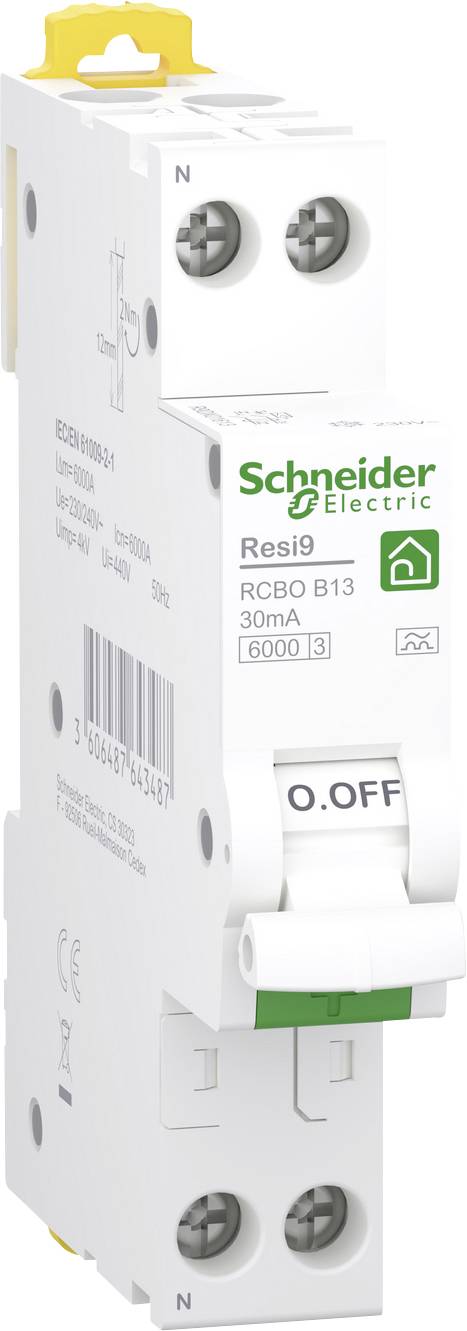

Schneider Electric R9DX01613 zaščitno stikalo za diferenčni tok 13 A 0.03 A 230 V
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
zaščitno stikalo za diferenčni tok
Število pinov
1
Značilnost sprožitve
B
Nazivni-diferenčni tok
0.03 A
Nazivni tok - zaokrožen
13 A
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- Ozemljitveni sistem: TN-S TT TN-CS TN
- Vrsta izdelka ali komponente: Odklopnik na preostali tok z zaščito pred prevelikim tokom (RCBO)
- Priključki - terminali:
- Tunelske sponke (zgornje ali spodnje) - 1 - 16 mm² - fiksne
- Tunelske objemke (zgornje ali spodnje) - 1 - 10 mm² - fleksibilne
- Tunelske objemke (zgornje ali spodnje) - 1 - 10 mm² - fleksibilne s tulko
- Vrsta izdelka
zaščitno stikalo za diferenčni tok
- Število pinov
1
- Značilnost sprožitve
B
- Nazivni-diferenčni tok
0.03 A
- Barva
bela
- Mere
(Š x V x G) 18 x 91 x 69 mm
- Vsebina
1 kos
- Nazivni tok
13 A
- Nazivni tok - zaokrožen
13 A
- Zaviralna kapaciteta
6000 A
- Nazivna napetost
230 V
- Širina
18 mm
- Višina
91 mm
- Globina
69 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3754306 Schneider Electric R9DX01613 zaščitno stikalo za diferenčni tok 13 A 0.03 A 230 V
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3754306 Schneider Electric R9DX01613 zaščitno stikalo za diferenčni tok 13 A 0.03 A 230 V
Informacije
Informacije 3754306 Schneider Electric R9DX01613 zaščitno stikalo za diferenčni tok 13 A 0.03 A 230 V
Informacije 3754306 Schneider Electric R9DX01613 zaščitno stikalo za diferenčni tok 13 A 0.03 A 230 V
Opis
Zaščitite in obnovite svoje stanovanjske gradbene projekte
Kot dopolnilo k sistemu Resi9, stikalo Resi9 FI/LS "Compact" v 1 TE prispeva k
Za zaščito in varnejšo uporabo vaših naprav in električnih inštalacij.
Njegova kompaktna zasnova optimizira izkoriščenost prostora, zaradi česar je odlična izbira za
Projekti prenove in stanovanjske gradnje.
Stikalo Resi9 FI/LS »Kompaktno« / Tip A – 6000 A
Zaščitno stikalo na preostali tok z integriranim miniaturnim odklopnikom
Odklopnik na preostali tok tipa A (RCCB) – 6000 A
Stikalo Resi9 FI/LS, kompaktno v 1 TE:
Stikala FI/LS Resi9 zagotavljajo celovito
Zaščita končnih tokokrogov (kratki stik, preobremenitev,
in tokovi kratkega stika):
• Testirano v skladu z IEC/EN 61009-1, IEC/EN 61009-2-1
• Zaščita:
• od oseb pri neposrednem stiku (≤ 30 mA),
• sistemov proti izolacijskim napakam (≤ 300 mA),
• sistemov proti požarni nevarnosti (≤ 300 mA),
• pred preobremenitvijo in kratkim stikom,
• Preklapljanje in odklapljanje električnih tokokrogov.
tip A
Tip A zazna tako čisto sinusoidno kot pulzirajoče
Enosmerni tokovi okvare:
• Zasnovan je za zaščito električnih tokokrogov ali posameznih komponent
predpisano za gospodinjske aparate, kot so ...
Pralni ali sušilni stroji.
Optimalna zaščita pred preostalim tokom za ljudi in opremo z našim novim kompaktnim Resi9 tip A FI-LS 1P+N 10A podjetja Schneider Electric. Ta kompaktna svetilka FILS 1TE (18 mm) se uporablja pri omrežni frekvenci 50 Hz in delovni napetosti 230 V AC. B, s kratkostično zmogljivostjo 6 kA pri 230 V AC v skladu s standardom EN/IEC 61009-2-1. Nazivni preostali tok 30 mA, tip A, se sproži pri izmeničnih tokovih okvare in se ne nasiči pri enosmernih tokovih okvare do 6 mA. Primerno za uporabo pri obratovalnih temperaturah od -25 °C do 60 °C. Mehanski rdeči indikator za izklop odklopnika in ločen mehanski rdeči indikator za izklop naprave na preostali tok na sprednji strani naprave. Testni gumb je označen s črko "T". S pritiskom na ta gumb lahko preizkusite delovanje zaščitne naprave. Serija Resi9 FILS ponuja najboljšo možno zaščito v stanovanjski gradnji.
Besedilo je strojno prevedeno.
