Name: Schneider Electric R9DX01616 zaščitno stikalo za diferenčni tok 16 A 0.03 A 230 V
Brand: Schneider Electric
SKU: 3754467

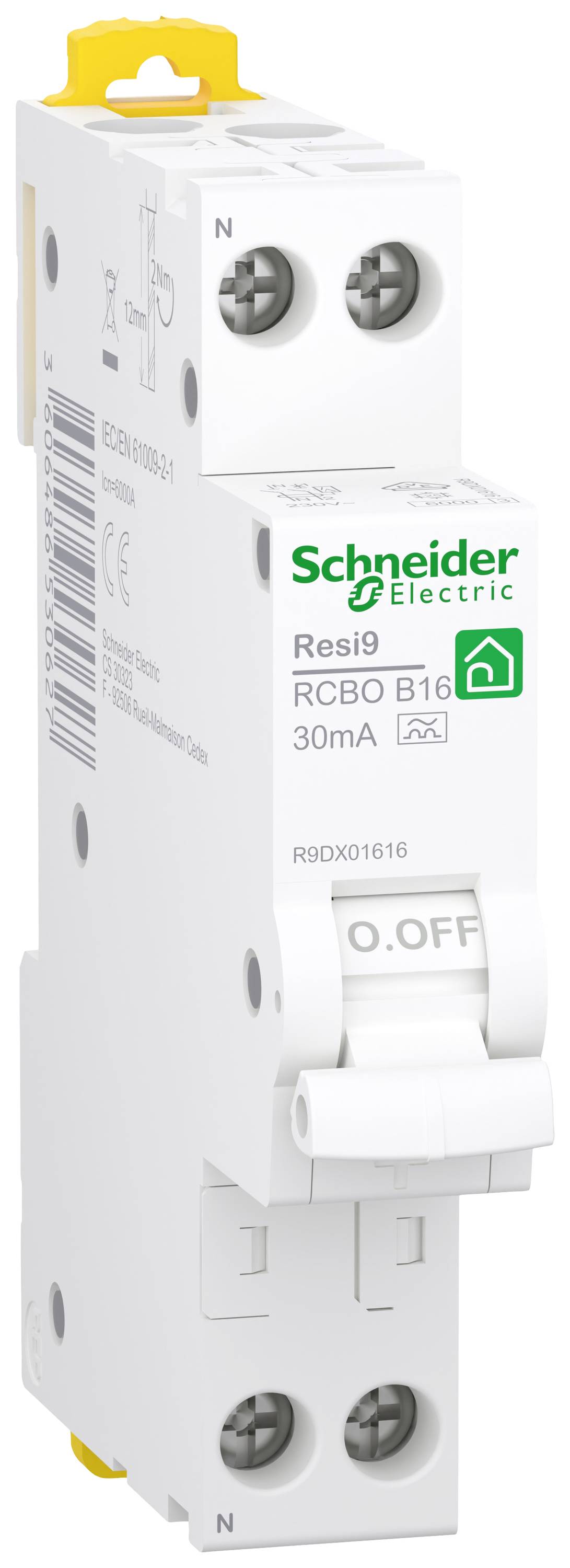

Schneider Electric R9DX01616 zaščitno stikalo za diferenčni tok 16 A 0.03 A 230 V-0

Schneider Electric R9DX01616 zaščitno stikalo za diferenčni tok 16 A 0.03 A 230 V-1

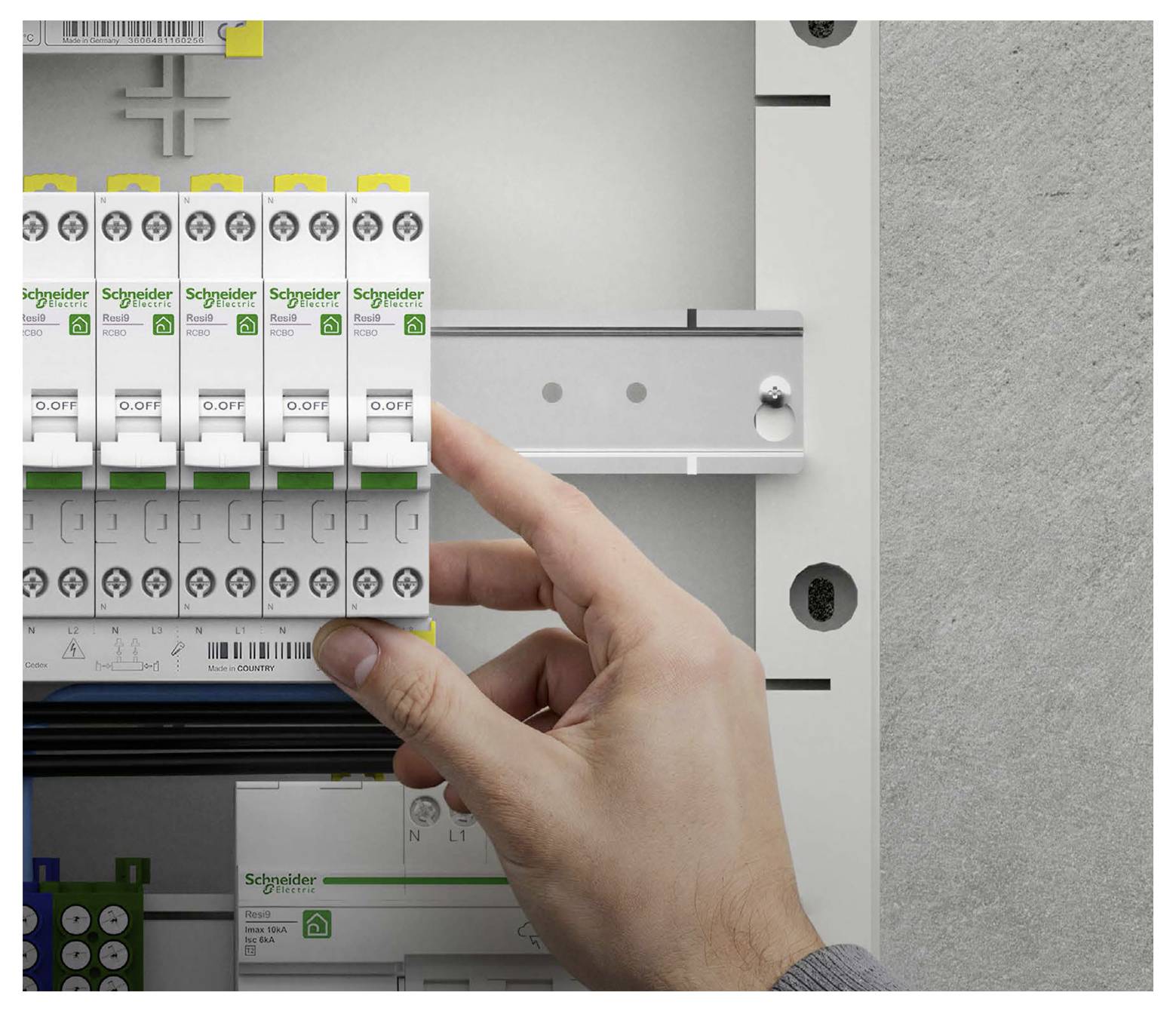

Roka, ki izklapa Schneider Electric stikalo v elektrotehniški plošči.

Visok bel pravokotni steber ali omara s subtilnimi navpičnimi ploščami in zaobljenim vrhom, prikazan izoliran na belem ozadju.

1/4

Vrsta izdelka

zaščitno stikalo za diferenčni tok

Število pinov

Značilnost sprožitve

Nazivni-diferenčni tok

0.03 A

Nazivni tok - zaokrožen

16 A

Podatkovni list izdelka (PDF)

Ni na voljo

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Ozemljitveni sistem: TN-S TT TN-CS TN
Vrsta izdelka ali komponente: Odklopnik na preostali tok z zaščito pred prevelikim tokom (RCBO)
Priključki - terminali:
Tunelske sponke (zgornje ali spodnje) - 1 - 16 mm² - fiksne
Tunelske objemke (zgornje ali spodnje) - 1 - 10 mm² - fleksibilne
Tunelske objemke (zgornje ali spodnje) - 1 - 10 mm² - fleksibilne s tulko

Vrsta izdelka: zaščitno stikalo za diferenčni tok

Število pinov: 1

Značilnost sprožitve: B

Nazivni-diferenčni tok: 0.03 A

Barva: bela

Mere: (Š x V x G) 18 x 91 x 69 mm

Vsebina: 1 kos

Nazivni tok: 16 A

Nazivni tok - zaokrožen: 16 A

Zaviralna kapaciteta: 6000 A

Nazivna napetost: 230 V

Širina: 18 mm

Višina: 91 mm

Globina: 69 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3754467 Schneider Electric R9DX01616 zaščitno stikalo za diferenčni tok 16 A 0.03 A 230 V

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3754467 Schneider Electric R9DX01616 zaščitno stikalo za diferenčni tok 16 A 0.03 A 230 V

Informacije

Informacije 3754467 Schneider Electric R9DX01616 zaščitno stikalo za diferenčni tok 16 A 0.03 A 230 V

Opis

Zaščitite in obnovite svoje stanovanjske gradbene projekte

Kot dopolnilo k sistemu Resi9, stikalo Resi9 FI/LS "Compact" v 1 TE prispeva k
Za zaščito in varnejšo uporabo vaših naprav in električnih inštalacij.
Njegova kompaktna zasnova optimizira izkoriščenost prostora, zaradi česar je odlična izbira za
Projekti prenove in stanovanjske gradnje.

Stikalo Resi9 FI/LS »Kompaktno« / Tip A – 6000 A
Zaščitno stikalo na preostali tok z integriranim miniaturnim odklopnikom
Odklopnik na preostali tok tipa A (RCCB) – 6000 A

Stikalo Resi9 FI/LS, kompaktno v 1 TE:
Stikala FI/LS Resi9 zagotavljajo celovito
Zaščita končnih tokokrogov (kratki stik, preobremenitev,
in tokovi kratkega stika):
• Testirano v skladu z IEC/EN 61009-1, IEC/EN 61009-2-1
• Zaščita:
• od oseb pri neposrednem stiku (≤ 30 mA),
• sistemov proti izolacijskim napakam (≤ 300 mA),
• sistemov proti požarni nevarnosti (≤ 300 mA),
• pred preobremenitvijo in kratkim stikom,
• Preklapljanje in odklapljanje električnih tokokrogov.

tip A
Tip A zazna tako čisto sinusoidno kot pulzirajoče
Enosmerni tokovi okvare:
• Zasnovan je za zaščito električnih tokokrogov ali posameznih komponent
Gospodinjski aparati morajo biti skladni s predpisi, kot so ...
Pralni ali sušilni stroji.

Optimalna zaščita pred preostalim tokom za ljudi in opremo z našim novim kompaktnim Resi9 tip A FI-LS 1P+N 10A podjetja Schneider Electric. Ta kompaktna svetilka FILS 1TE (18 mm) se uporablja pri omrežni frekvenci 50 Hz in delovni napetosti 230 V AC. B, s kratkostično zmogljivostjo 6 kA pri 230 V AC v skladu s standardom EN/IEC 61009-2-1. Nazivni preostali tok 30 mA, tip A, se sproži pri izmeničnih tokovih okvare in se ne nasiči pri enosmernih tokovih okvare do 6 mA. Primerno za uporabo pri obratovalnih temperaturah od -25 °C do 60 °C. Mehanski rdeči indikator za izklop odklopnika in ločen mehanski rdeči indikator za izklop naprave na preostali tok na sprednji strani naprave. Testni gumb je označen s črko "T". S pritiskom na ta gumb lahko preizkusite delovanje zaščitne naprave. Serija Resi9 FILS ponuja najboljšo možno zaščito v stanovanjski gradnji.

Besedilo je strojno prevedeno.
