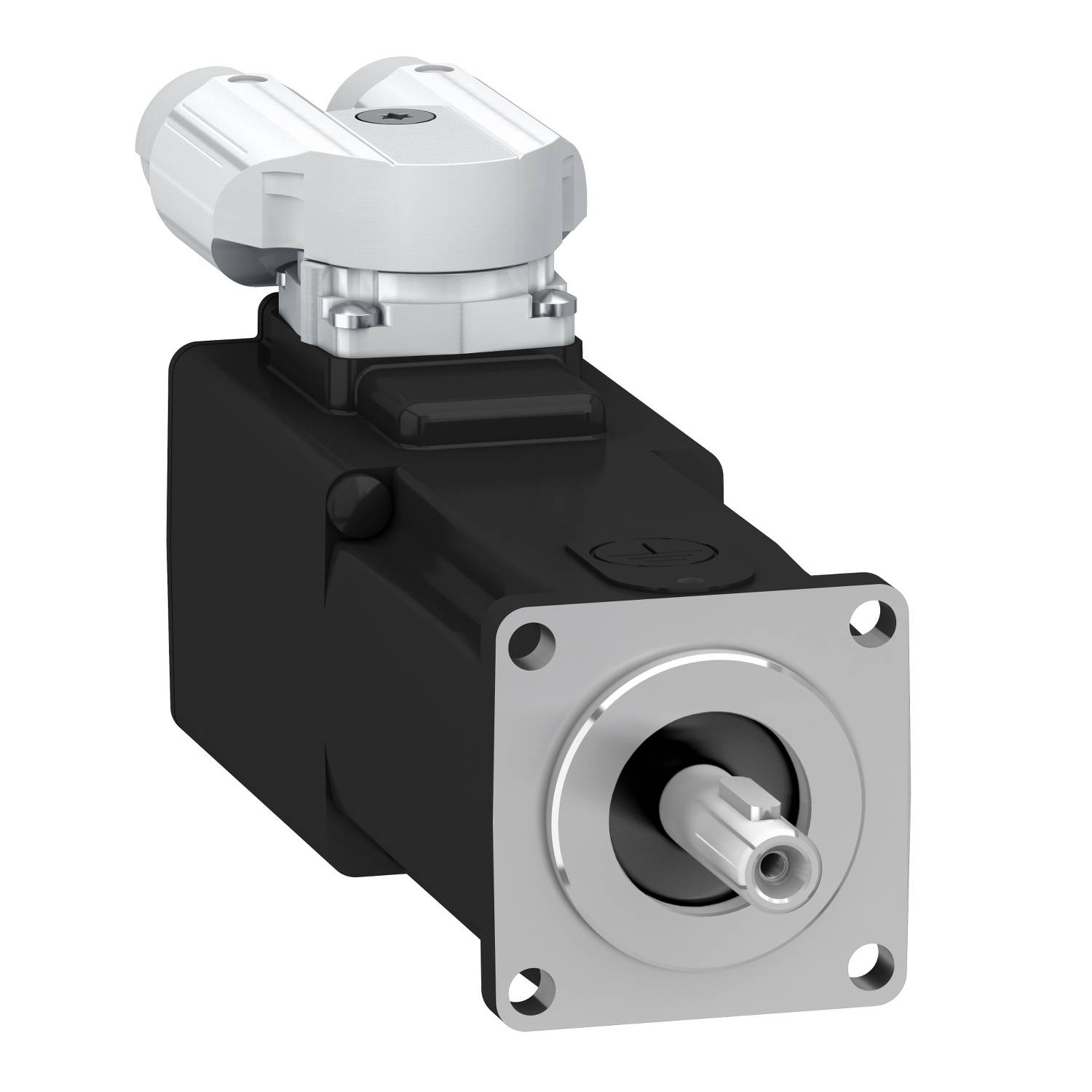

Schneider Electric servomotor SH30402P16F2100 SH30402P16F2100

Servo motor Lexium SH3. Ta serija AC servo motorjev SH3 ima nizko vztrajnost rotorja, kar omogoča visoko zmogljivost pospeševanja za dinamično uporabo. Zahvaljujoč tehnologiji navijanja je v kompaktni zasnovi večja gostota moči. Ta servo ima nominalni stalni navor v mirovanju 0,39 Nm in doseže najvišji navor 1,50 Nm. Njegova nazivna hitrost je do 9000 vrt/min, odvisno od napajalne napetosti. Posledica tega je nazivna moč, ki je odvisna od napetosti do 292 W. Vgrajeni kodirnik je zasnovan kot enoobratni SinCos Hiperface s 16 obdobji/obrat (16x1024). Električna povezava je izvedena preko 2x Y-TEC konektorjev, pod kotom 90° in vrtljivih. Prirobnica motorja je 40 mm za pritrditev. Pogonska gred ima premer 8 mm. Konec gredi ima peresni ključ in ustreza razredu zaščite IP65. Ohišje motorja ustreza razredu zaščite IP65. Integrirana je držalna zavora. Za delovanje sinhronskega motorja priporočamo servo ojačevalnike iz serije Lexium Lexium 52 in Lexium 62.

Besedilo je strojno prevedeno.
