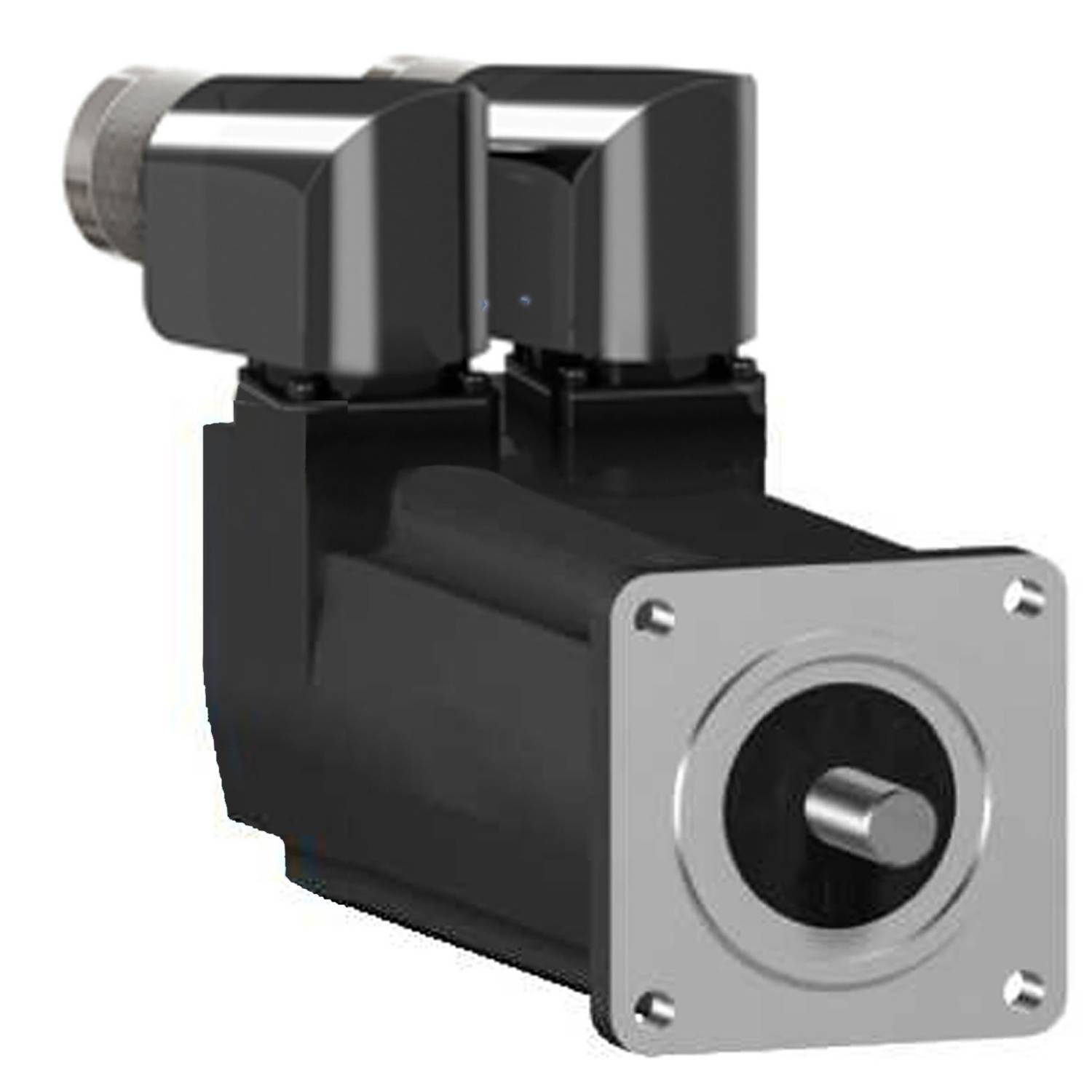

Schneider Electric servomotor SH30553P11F2000

Servo motor Lexium SH3. Ta serija AC servo motorjev SH3 ima nizko vztrajnost rotorja, kar omogoča visoko zmogljivost pospeševanja za dinamično uporabo. Zahvaljujoč tehnologiji navijanja je v kompaktni zasnovi večja gostota moči. Ta servo ima nazivni stalni navor v mirovanju 1,2 Nm in doseže najvišji navor 3,5 Nm. Njegova nominalna hitrost je do 9000 vrt/min, odvisno od napajalne napetosti. Posledica tega je nazivna moč, odvisna od napetosti, do 970 W. Vgrajeni kodirnik je zasnovan kot enoobratni SinCos Hiperface s 128 obdobji/obrat (128x1024). Električna povezava je izvedena preko 2x konektorjev M23, zasukanih pod kotom 90° in vrtljivih. Prirobnica motorja je 55 mm za pritrditev. Pogonska gred ima premer 9 mm. Konec gredi ima peresni ključ in ustreza razredu zaščite IP54. Ohišje motorja ustreza razredu zaščite IP65. Integrirana je držalna zavora. Za delovanje sinhronskega motorja priporočamo servo ojačevalnike iz serije Lexium Lexium 52 in Lexium 62.

Besedilo je strojno prevedeno.
