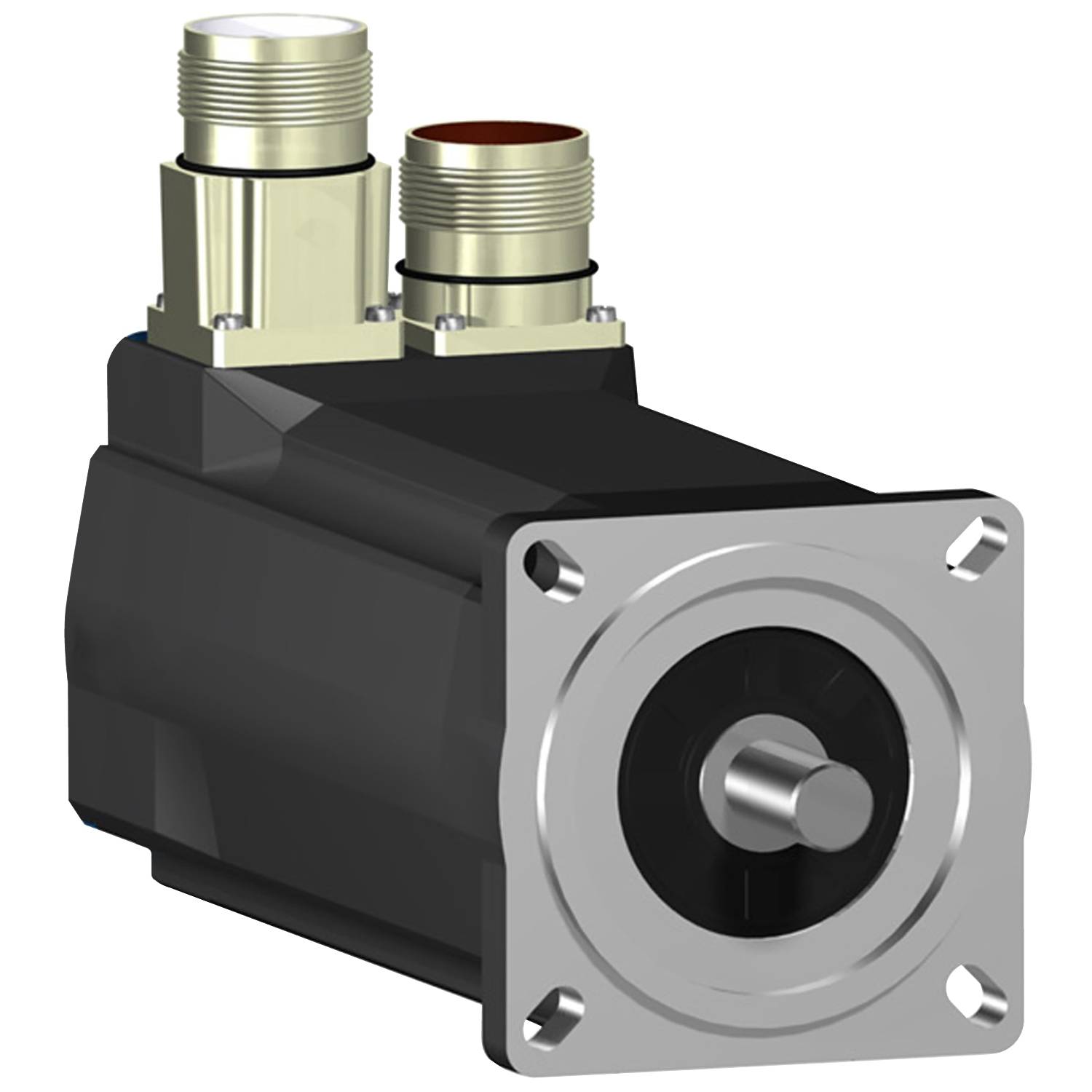

Schneider Electric servomotor SH30702P01A1000

Servo motor Lexium SH3. Ta serija AC servo motorjev SH3 ima nizko vztrajnost rotorja, kar omogoča visoko zmogljivost pospeševanja za dinamično uporabo. Zahvaljujoč tehnologiji navijanja je v kompaktni zasnovi večja gostota moči. Ta servo ima nominalni stalni navor v mirovanju 2,2 Nm in doseže najvišji navor 7,6 Nm. Njegova nazivna hitrost je do 7200 vrt/min, odvisno od napajalne napetosti. Posledica tega je nazivna moč, odvisna od napetosti, do 1360 W. Vgrajeni kodirnik je zasnovan kot enoobratni SinCos Hiperface s 128 obdobji/obrat (128x1024). Električni priključek je izveden preko 2x ravnih konektorjev M23. Prirobnica motorja je 70 mm za pritrditev. Pogonska gred ima premer 11 mm. Konec gredi je gladek in ima razred zaščite IP54. Ohišje motorja ustreza razredu zaščite IP65. Ni držalne zavore. Za delovanje sinhronskega motorja priporočamo servo ojačevalnike iz serije Lexium Lexium 52 in Lexium 62.

Besedilo je strojno prevedeno.
