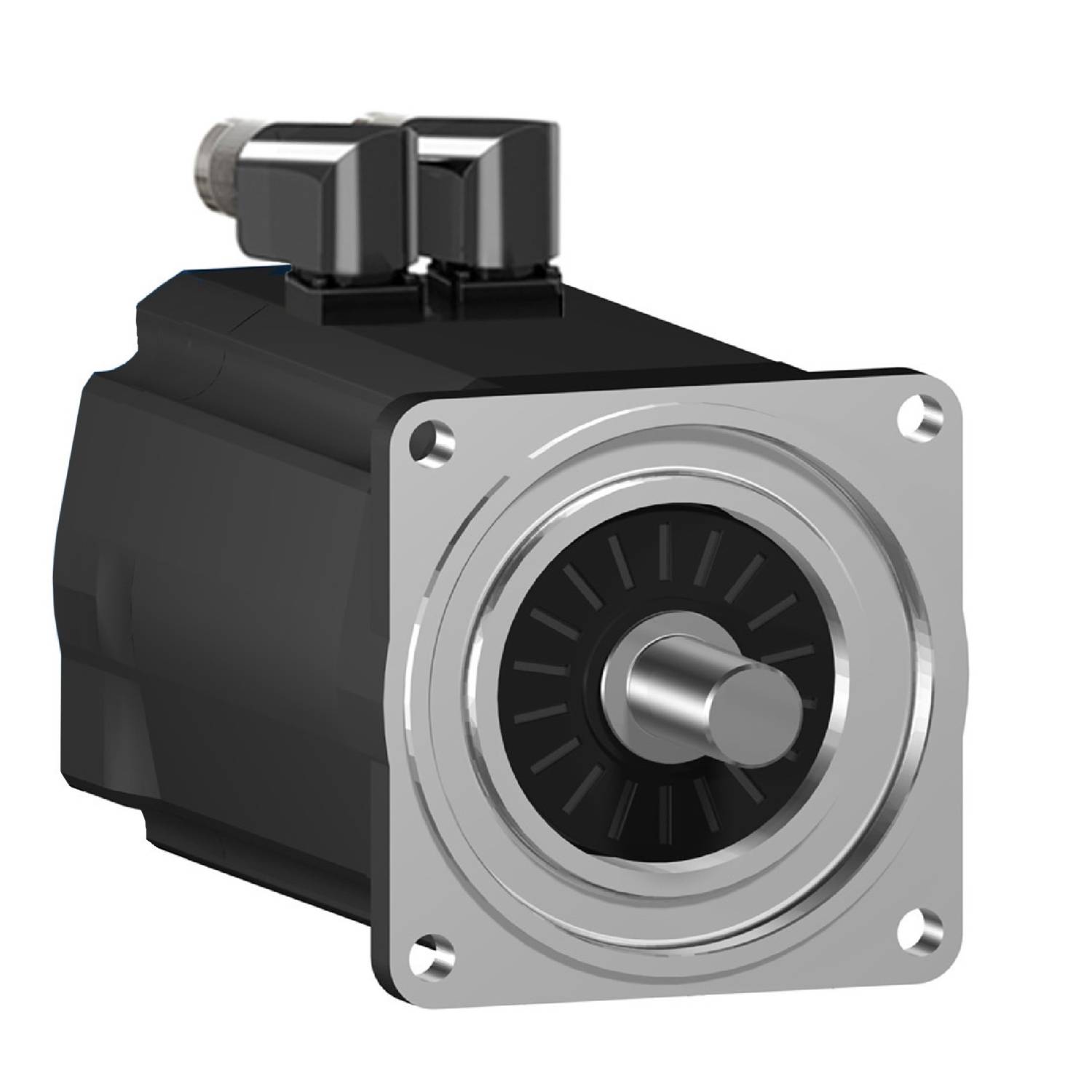

Schneider Electric servomotor SH31401P12F2200

Servo motor Lexium SH3. Ta serija AC servo motorjev SH3 ima nizko vztrajnost rotorja, kar omogoča visoko zmogljivost pospeševanja za dinamično uporabo. Zahvaljujoč tehnologiji navijanja je v kompaktni zasnovi večja gostota moči. Ta servo ima nominalni stalni navor v mirovanju 11,1 Nm in doseže najvišji navor 27 Nm. Njegova nominalna hitrost je do 3600 vrt/min, odvisno od napajalne napetosti. Posledica tega je nazivna moč, odvisna od napetosti, do 3170 W. Vgrajeni kodirnik je zasnovan kot SinCos Hiperface multiturn s 128 obdobji/obrat (128x1024x4096). Električna povezava je izvedena preko 2x konektorjev M23, zasukanih pod kotom 90° in vrtljivih. Prirobnica motorja je 140 mm za pritrditev. Pogonska gred ima premer 24 mm. Konec gredi ima peresni ključ in ustreza razredu zaščite IP65. Ohišje motorja ustreza razredu zaščite IP67. Integrirana je držalna zavora. Za delovanje sinhronskega motorja priporočamo servo ojačevalnike iz serije Lexium Lexium 52 in Lexium 62.

Besedilo je strojno prevedeno.
