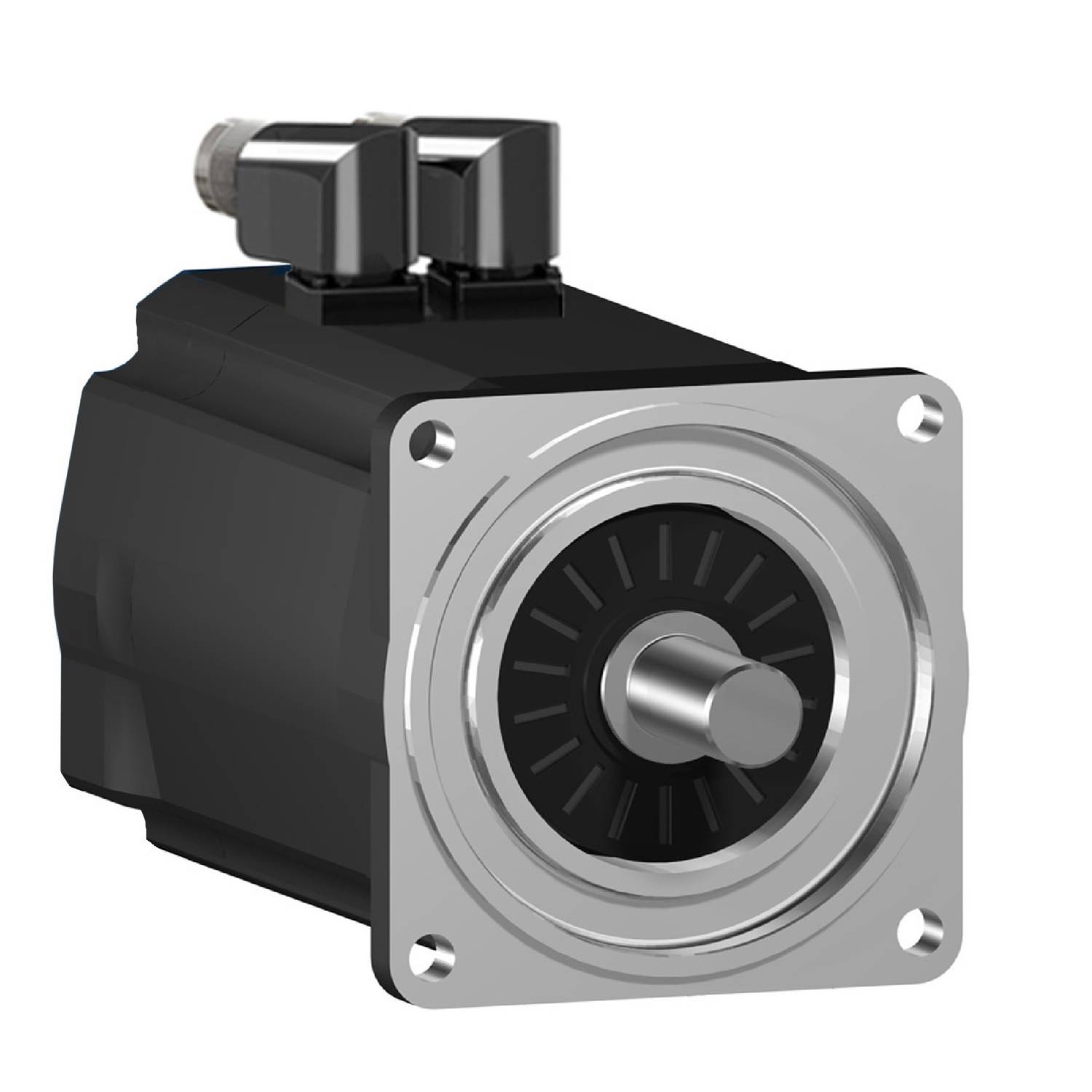

Schneider Electric servomotor SH31402P12F2200

Servo motor Lexium SH3. Ta serija AC servo motorjev SH3 ima nizko vztrajnost rotorja, kar omogoča visoko zmogljivost pospeševanja za dinamično uporabo. Zahvaljujoč tehnologiji navijanja je v kompaktni zasnovi večja gostota moči. Ta servo ima nazivni stalni navor v mirovanju 19,5 Nm in doseže najvišji navor 60,1 Nm. Njegova nominalna hitrost je do 3600 vrt/min, odvisno od napajalne napetosti. Posledica tega je nazivna moč, odvisna od napetosti, do 3660 W. Vgrajeni kodirnik je zasnovan kot večobratni s 128 obdobji/obrat (128x1024x4096) kot SinCos Hiperface. Električna povezava je izvedena preko 2x konektorjev M23, zasukanih pod kotom 90° in vrtljivih. Prirobnica motorja je 140 mm za pritrditev. Pogonska gred ima premer 24 mm. Konec gredi ima peresni ključ in ustreza razredu zaščite IP65. Ohišje motorja ustreza razredu zaščite IP67. Integrirana je držalna zavora. Za delovanje sinhronskega motorja priporočamo servo ojačevalnike iz serije Lexium Lexium 52 in Lexium 62.

Besedilo je strojno prevedeno.
