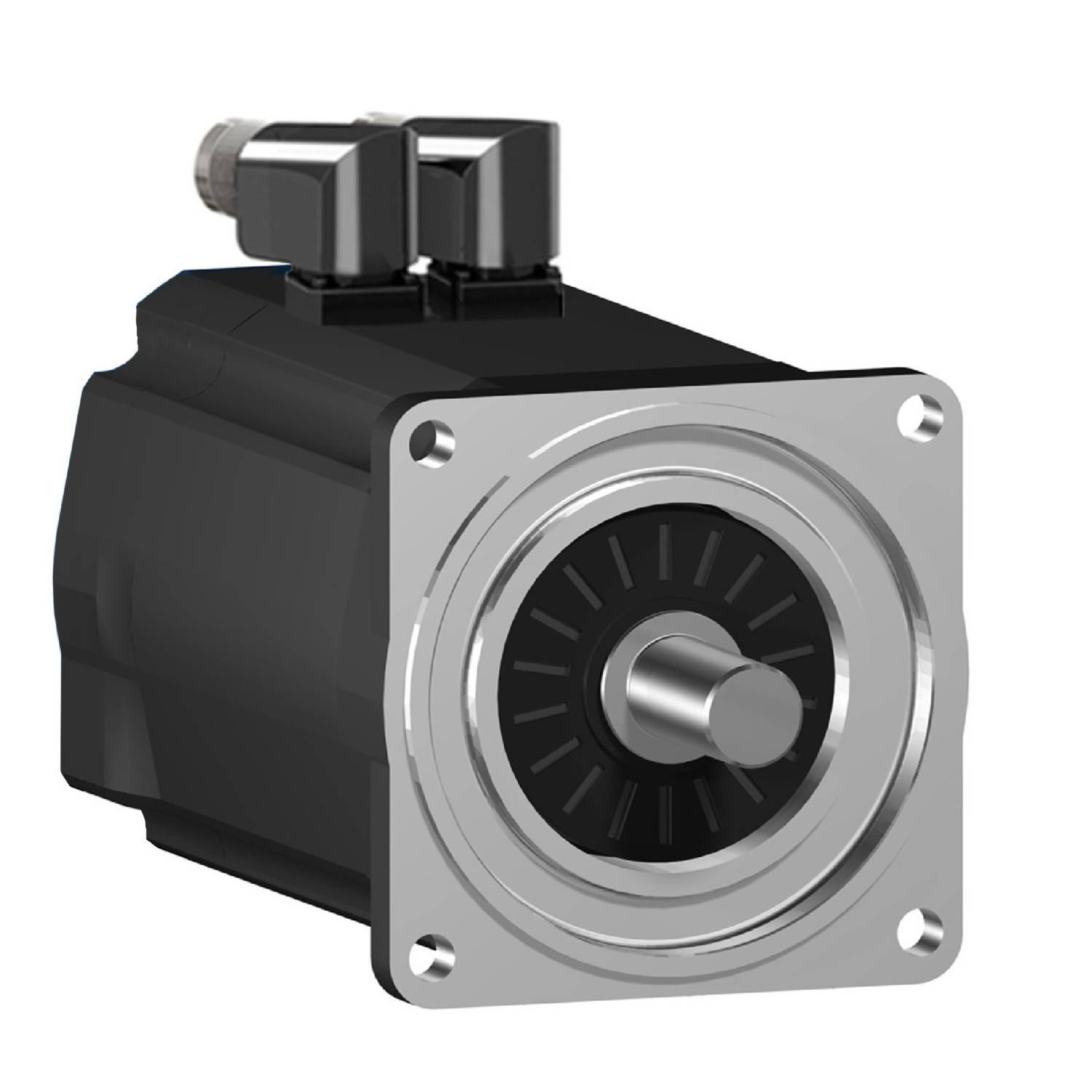

Schneider Electric servomotor SH31404P11F2100

Servo motor Lexium SH3. Ta serija AC servo motorjev SH3 ima nizko vztrajnost rotorja, kar omogoča visoko zmogljivost pospeševanja za dinamično uporabo. Zahvaljujoč tehnologiji navijanja je v kompaktni zasnovi večja gostota moči. Ta servo ima nazivni stalni navor v mirovanju 33,4 Nm in doseže najvišji navor 131,9 Nm. Njegova nominalna hitrost je do 3600 vrt/min, odvisno od napajalne napetosti. To ima za posledico nazivno moč do 4190 W, odvisno od napetosti. Vgrajeni kodirnik je zasnovan kot enoobratni SinCos Hiperface s 128 obdobji/obrat (128x1024). Električna povezava je izvedena preko konektorjev M40 + M23, nagnjenih pod kotom 90° in vrtljivih. Prirobnica motorja je 140 mm za pritrditev. Pogonska gred ima premer 24 mm. Konec gredi ima peresni ključ in ustreza razredu zaščite IP65. Ohišje motorja ustreza razredu zaščite IP65. Integrirana je držalna zavora. Za delovanje sinhronskega motorja priporočamo servo ojačevalnike iz serije Lexium Lexium 52 in Lexium 62.

Besedilo je strojno prevedeno.
