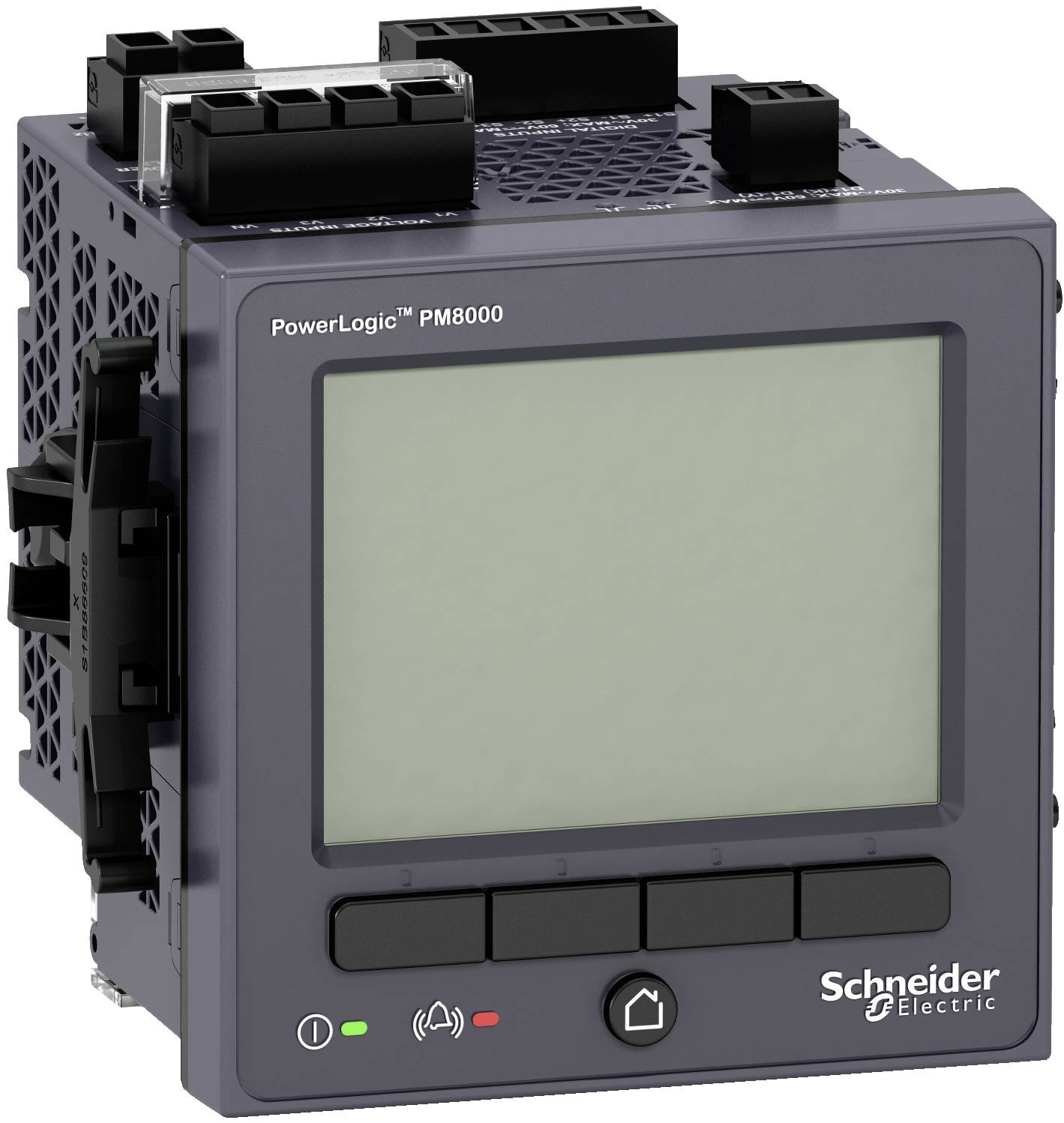

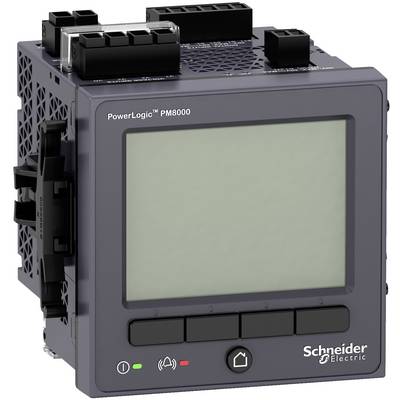

Schneider Electric METSEPM81401 vgradna merilna naprava
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (2429,00 € / Kos)
2429,00 €
z DDV
Tehnične specifikacije
- Presek priključnega vodnika (polnožilni): 1,31–5,26 mm²
- Število analognih izhodov: 0
- Število analognih vhodov: 0
- Število digitalnih izhodov: 1
- Število digitalnih vhodov: 3
- Število ethernetnih vrat: 2
- Število vhodov za merjenje napetosti: 4
- Število vhodov za merjenje toka: 8
- Merilnik jalove moči: da
- Zaslon: grafični
- Oddaljeni zaslon: ne
- Frekvenčni merilnik: da
- Kalibrirano: da
- Primerno za RJ konektorje: da
- Razred točnosti jalove moči v skladu z IEC 62053-23: drug
- Razred točnosti aktivne moči v skladu z IEC 62053-22: 0,2S
- Impulzni izhod: električni
- Števec impulzov: ne
- Največji tok (Imax): 20 A
- Profil obremenitve tipa meritve: da
- Shranjevanje merilnih podatkov: da
- Z dnevnikom nadzora: da
- Z tahometrom: ne
- S podpisom vdelane programske opreme: ne
- Z M-Bus komunikacijskim vmesnikom: ne
- Z vmesnikom za komunikacijo KNX: ne
- Z vmesnikom za komunikacijo RS-485: da
- Beleženje varnostnih dogodkov: da
- Z nadzorom dostopa na podlagi vlog (RBAC): ne
- Vrsta montaže: Spredaj
- Nazivni tok (In): 5 A
- Merjenje harmonikov: da
- Fazni kot (cos phi): da
- Polarnost: Trižična/štirižična
- Navidezna moč: da
- Vrsta napajalne napetosti: AC/DC
- Merilnik moči: da
- Podpira protokol IEC 61850 Ethernet: da
- Podpira protokol Modbus: da
- Podpira protokol za OPC UA PubSub: ne
- Podprt protokol PROFIBUS: ne
- Podprt protokol za PROFINET IO: ne
- Podpira protokol za druge vodilne sisteme: da
- Napajalna napetost AC 50 Hz: 90–415 V
- Napajalna napetost AC 60 Hz: 90–415 V
- Napajalna napetost enosmernega toka: 110–415 V
- Voltmeter: da
- Spletni strežnik s protokolom prenosa HTTPS: da
- Merilnik aktivne moči: da
- Vrsta izdelka
vgradna merilna naprava
delovni standardi (lastni)
- Mere
(Š x V x G) 96 x 96 x 77.5 mm
- Širina
96 mm
- Višina
96 mm
- Globina
77.5 mm
- Izvedba
merilni pretvornik
- Dejavniki moči
PRAVILNO
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3755400 Schneider Electric METSEPM81401 vgradna merilna naprava
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3755400 Schneider Electric METSEPM81401 vgradna merilna naprava
Navodila za uporabo in varnost 3755400 Schneider Electric METSEPM81401 vgradna merilna naprava
Opis
PowerLogic PM81401 je merilna naprava ION za sprednjo montažo dimenzij 96 x 96 mm za nizkonapetostne in srednjenapetostne aplikacije z vgrajenim zaslonom, krmilno napetostjo AC/DC in skladnostjo z MID. Razvit je bil za zagotavljanje razpoložljivosti in učinkovitosti vaše energetsko kritične opreme. Z modularno, prilagodljivo in zmogljivo tehnologijo ION je mogoče za vsako merilno napravo ustvariti individualne aplikacije. Odlikuje ga visoka natančnost, več komunikacijskih vrat, spletni uporabniški vmesnik in barvni grafični zaslon. Certificirano s strani neodvisnih laboratorijev za razred točnosti 0,2S pri aktivni energiji (IEC62052-11, IEC62053-24, IEC62053-22). Funkcije kibernetske varnosti vključujejo varne protokole (HTTP, sFTP, Secure ION), beleženje varnostnih dogodkov in protokol Syslog. Možnost aktiviranja/deaktiviranja komunikacijskih vrat in podpora za 50 nastavljivih uporabniških računov za upravljanje dostopa. S 64 MB pomnilnika za podporo do 10 podatkovnih protokolov (160 kanalov), več kot 50 uporabniško določljivimi alarmi, zajemanjem valovnih oblik z do 128 vzorci/cikel, beleženjem RMS vrednosti v 1/2 cikla. Pomnilnik se lahko uporablja tudi za prilagojene spletne strani, dnevnike min/maks, trende energije in obratovalne ure. Časovni žigi za dogodke z natančnostjo +/-1 ms z uporabo časovne sinhronizacije. Metode sinhronizacije časa vključujejo PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) in funkcijo nastavitve omrežnega časa. 3 digitalni vhodi in en digitalni izhod ter možnost dodajanja do 4 opcijskih modulov. Vhodno/izhodni opcijski moduli vključujejo 2 releja in 6 digitalnih vhodov ali 2 analogna izhoda in 4 analogne vhode. Širok razpon krmilne napetosti 90–415 VAC / 110–415 VDC. Delovno okolje od -25 do +70 °C, vlažnost od 5 % do 95 % in delovna nadmorska višina do 3000 m.
