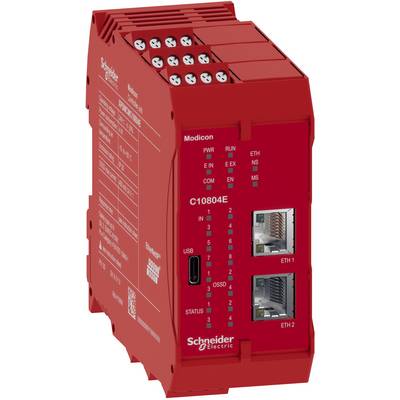

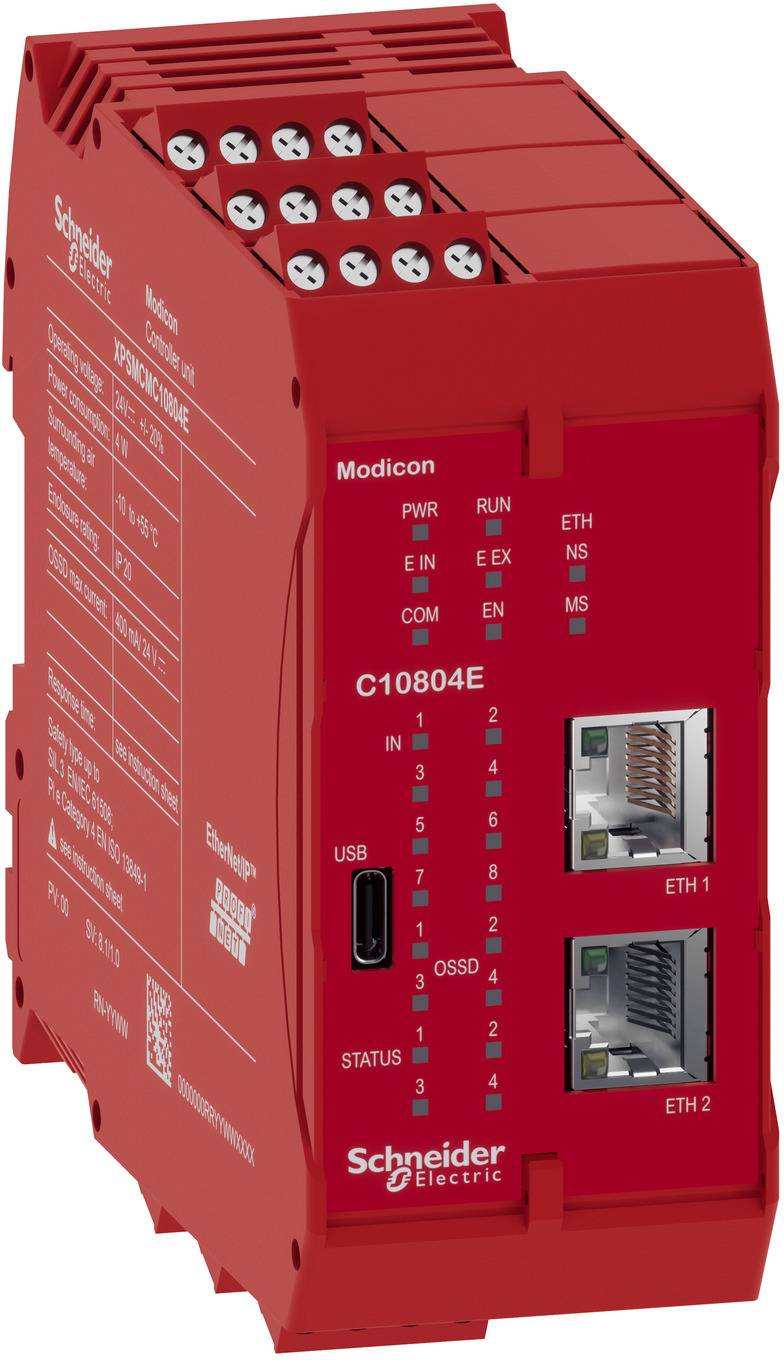

Schneider Electric XPSMCMC10804E XPSMCMC10804E nadzorni rele
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
nadzorni rele
Vrsta
XPSMCMC10804E
Mere
(Š x V x G) 45 x 108 x 114.5 mm
Širina
45 mm
Višina
108 mm
Podatkovni list izdelka (PDF)
Število
Skupaj (905,00 € / Kos)
905,00 €
z DDV
Tehnične specifikacije
- Število izhodov, signalna funkcija, trenutni, polprevodniki: 0
- Število izhodov, funkcija obveščanja, takojšnje, na podlagi stika: 0
- Število izhodov, signalna funkcija, zakasnjena, polprevodniki: 0
- Število izhodov, funkcija obveščanja, zakasnjeno, na podlagi stika: 0
- Število varnostnih, takojšnjih polprevodniških izhodov: 4
- Število izhodov, varnostno usmerjenih, takojšnjih, brezstičnih: 4
- Število varnostnih, zakasnjenih izhodov, polprevodniki: 0
- Vrsta električne povezave: Vijačni priključek
- Vhodno vrednotenje: enokanalno in dvokanalno
- Delovna napetost enosmernega toka: 24–24 V
- Primerno za spremljanje magnetnih stikal: da
- Primerno za nadzor tokokrogov za zaustavitev v sili: da
- Primerno za spremljanje bližinskih stikal: da
- Primerno za spremljanje optoelektronskih zaščitnih naprav: da
- Primerno za spremljanje pozicijskih stikal: da
- Primerno za spremljanje taktilnih senzorjev: da
- Primerno za nadzor ventilov: da
- Poraba moči: 3 W
- Z odstranljivimi sponkami: da
- Z utišanjem zvoka: da
- Z povratno zanko: da
- Z začetnim vnosom: da
- Odobreno s strani TÜV: da
- Odobritev za BG BIA: ne
- Z UL odobritvijo: da
- Raven delovanja v skladu s standardom EN ISO 13849-1: Raven e
- Vrsta varnosti v skladu z IEC 61496-1: 4
- SIL v skladu z IEC 61508: 3
- Vrsta delovne napetosti: DC
- Vrsta napajalne napetosti: DC
- Krmilna napetost 1: 24–24 V
- Krmilna napetost tipa 1: AC/DC
- Kategorija zaustavitve v skladu z IEC 60204: 0 + 1
- Možnost montaže na DIN letve: da
- Napajalna napetost enosmernega toka: 24–24 V
- Vrsta
XPSMCMC10804E
- Vrsta izdelka
nadzorni rele
- Mere
(Š x V x G) 45 x 108 x 114.5 mm
- Širina
45 mm
- Višina
108 mm
- Globina
114.5 mm
- Izvedba
Osnovna enota
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3756132 Schneider Electric XPSMCMC10804E XPSMCMC10804E nadzorni rele
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3756132 Schneider Electric XPSMCMC10804E XPSMCMC10804E nadzorni rele
Opis
Modularni varnostni krmilnik Modicon XPSMCM omogoča enostavno konfiguracijo varnostnih aplikacij in prilagodljivo razširitev sistema z moduli glede na aplikacijo. Ta centralna procesna enota (CPU) različice 2 je osnovni modul, potreben za vsak varnostni sistem na strojih in sistemih. Obdelava konfigurirane varnostne aplikacije poteka v CPU. Na voljo je 8 varnih digitalnih vhodov, 4 varni OSSD izhodi in 2 statusna izhoda. Do 14 razširitvenih modulov omogoča priključitev do 128 varnih vhodov in 32 varnih izhodov, 48 signalnih izhodov ter zaznavanje hitrosti in vrednotenje analognih vrednosti v celotni konfiguraciji. Diagnostična komunikacija s priključenim PLC-jem prek EtherCAT, Ethernet/IP, Modbus TCP ali Profinet je mogoča prek integriranega modula fieldbus. Po želji lahko na zadnjo stran modula vstavite pomnilniško kartico s shranjeno konfiguracijo. Dosegljiva raven varnosti je PL e v kategoriji 4 ali SIL 3. LED indikatorji zagotavljajo sporočila o stanju sistema ter za vsak vhod in izhod. Konfiguracijo izvede uporabnik prek USB povezave z računalnikom z uporabo brezplačno dostopne programske opreme SoSafe Configurable. Razširitvene module je mogoče priključiti z ločeno naročenim konektorjem vodila na zadnji plošči. Zato je ta številka naročila CPU-ja še posebej primerna za samostojne aplikacije brez načrtovanih širitev. Napajalna napetost je 24 V enosmernega toka. Modul ima odstranljive vijačne priključke in je širok 45 mm. Za podporo vašim ciljem trajnostnega razvoja so na voljo podrobne informacije o vsebini materialov, vplivu na okolje in krožnem gospodarstvu.
