Siemens 3NP11631BC10 bremensko ločilno stikalo z varovalko Velikost varovalke = 3 3-polni 630 A 690 V/AC 1 kos

Modri Siemensov stikalni odklopnik za industrijske aplikacije, prikazuje priključke in oznake, primeren za napetosti do 630V.

Slika je simbolična

Stikalno simbolo s šestimi oštevilčenimi priključki, pri čemer so trije stikalni kontakti povezani kot sledi: 1 z 2, 3 s 4, 5 z 6.

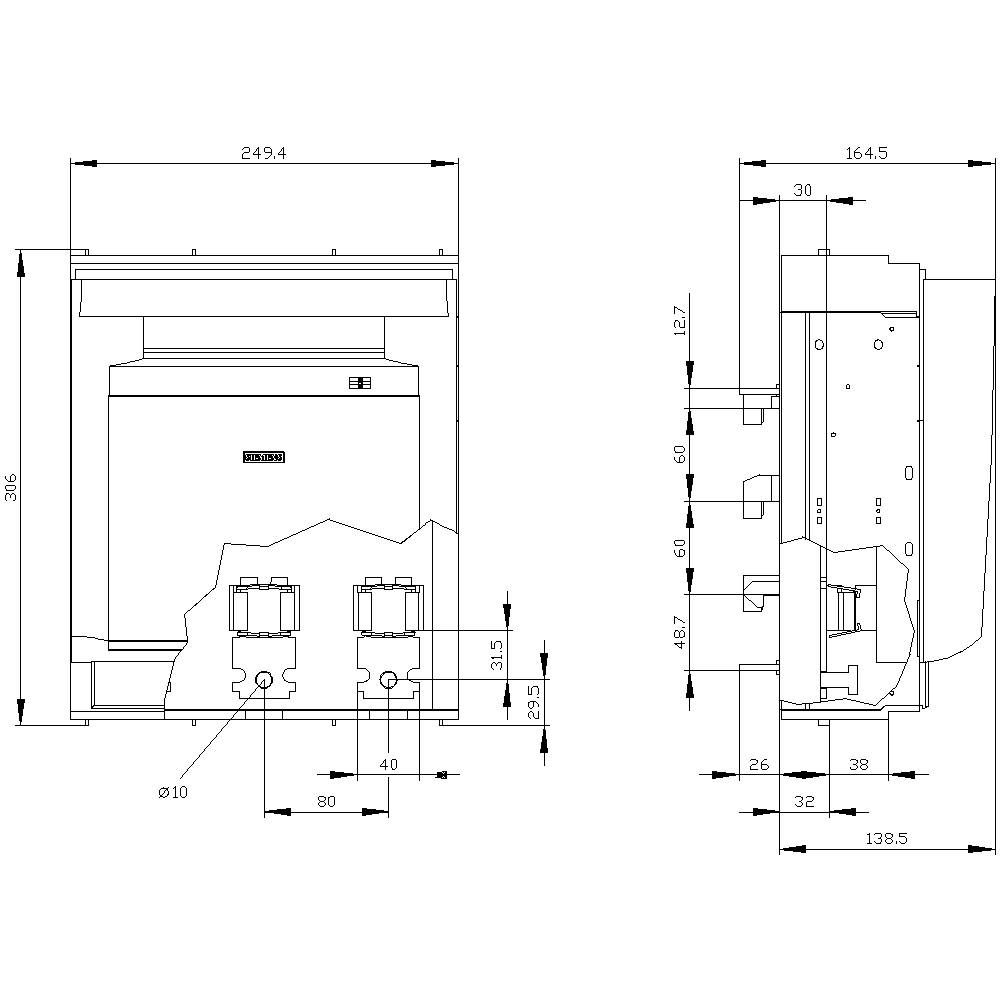

Tehnična risba naprave s podrobnostmi o dimenzijah v milimetrih. Vključuje čelni in stranski pogled z merami in pozicijami.

1/3

Slika je simbolična

Vrsta izdelka

bremensko ločilno stikalo z varovalko

Velikost varovalke

Število pinov

Nazivni tok - zaokrožen

630 A

Izvedba

Nivo pokrova 32/70 mm

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (535,00 € / Kos)

535,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: IP20, IP30, IP40 Odpornost proti prenapetostni napetosti: 8 kV Temperatura okolice: -25 ° C - +55 ° C Izolacijska napetost: 1000 V Mehanska življenjska doba: 1000 Tip vgradnje: vodila Izvedba električnega priključka: povezava vodila Izguba energije: 234 W.

Izvedba: Nivo pokrova 32/70 mm

Vrsta izdelka: bremensko ločilno stikalo z varovalko

Velikost varovalke: 3

Število pinov: 3

Skladnost z RoHS: Ja

Mere: (Š x V x G) 249.4 x 306 x 164.5 mm

Vsebina: 1 kos

Nazivni tok: 630 A

Nazivni tok - zaokrožen: 630 A

Nazivna napetost: 690 V/AC

Širina: 249.4 mm

Višina: 306 mm

Globina: 164.5 mm

: Other

: 630 A

: 3

: 50 kA

: IP40

: NH2, NH3

: FALSE

: Rail connection

: FALSE

: Cover grip

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742707 Siemens 3NP11631BC10 bremensko ločilno stikalo z varovalko Velikost varovalke = 3 3-polni 630 A 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742707 Siemens 3NP11631BC10 bremensko ločilno stikalo z varovalko Velikost varovalke = 3 3-polni 630 A 690 V/AC 1 kos

Opis

SENTRON, Varovalka ločilnik 3NP1, 3-polna, NH3, 630 A, za zbiralni sistem 8US 60mm, ploski priključek, nivo pokrova 32/70 mm Varovalka ločilnik 3NP do 630 A z izboljšano osebno in sistemsko zaščito ter priročno tehnologijo povezovanja. Ločilna stikala z varovalkami ščitijo sisteme v industriji ali infrastrukturi pred preobremenitvijo in kratkimi stiki ter so primerna za medpanožno uporabo. Zaščita pred dosegom in dotikom, ki je standardno vključena v novo serijo Sentron 3NP1, preprečuje, da bi se uporabnik dotaknil delov pod napetostjo pri sestavljanju sistemov zbiralk, tudi pri dostopu z zadnje strani. Poleg tega lahko uporabnik zlahka vidi uporabljene varovalke skozi veliko okno za pregledovanje. Glavne značilnosti ločilnih stikal z varovalkami Siemens 3NP so: 1. Zelo prilagodljiv zahvaljujoč modularni zasnovi in doslednim dodatkom. 2. Primerno za talno montažo, DIN letev in sistem vodil Siemens 8US 3. Funkcija elektronskega nadzora varovalk, vključno z nadzorom omrežja. 4 Pet velikosti od 100 A do 630 A do razreda zaščite IP40. 5. Hitrejša in varnejša pretvorba za kabelski izhod zgoraj/spodaj. 6. Možni so prilagodljivi preklopni časi pomožnega stikala (istočasno ali vnaprej). 7. Možnost zaklepanja in plombiranja. Za varno in učinkovito električno infrastrukturo v stavbah in industriji ponuja Siemens integriran portfelj zaščitnih, stikalnih, merilnih in nadzornih naprav, razdelilnikov, stikal in vtičnic.
