Name: Siemens 3RA2434-8XH32-1NB3 zvezdasto-trikotna kombinacija 3 zapiralo 690 V/AC Primerno za znamko (rele): Siemens 1 kos
Brand: Siemens
SKU: 1745863
Availability: BackOrder

Tritočkovni kontaktor z različnimi možnostmi priključitve, namenjen predvsem krmiljenju električnih motorjev v industrijskih aplikacijah.

Oseba reže kos lesa na krožni žagi. Lesni odrezki letijo, medtem ko žaga prereže les.

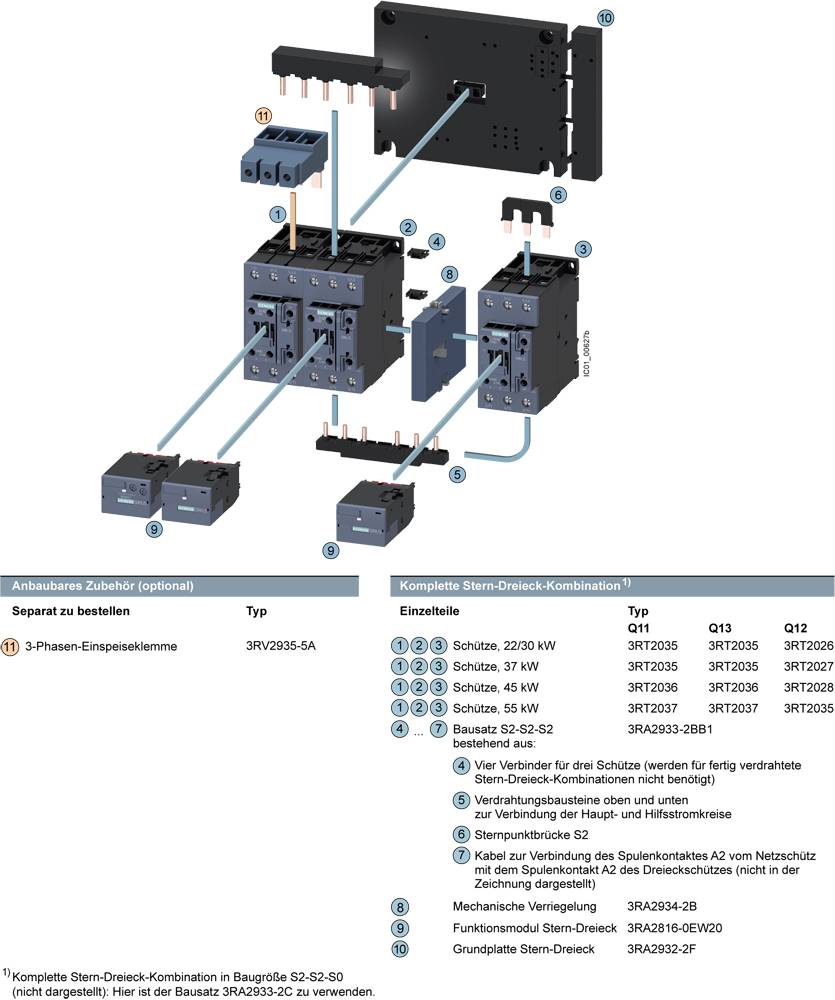

Diagram prikazuje električne komponente in njihove povezave. Glavni produkti: bazna naprava in 3-fazna priključna sponka. Različne stikalne naprave so poudarjene.

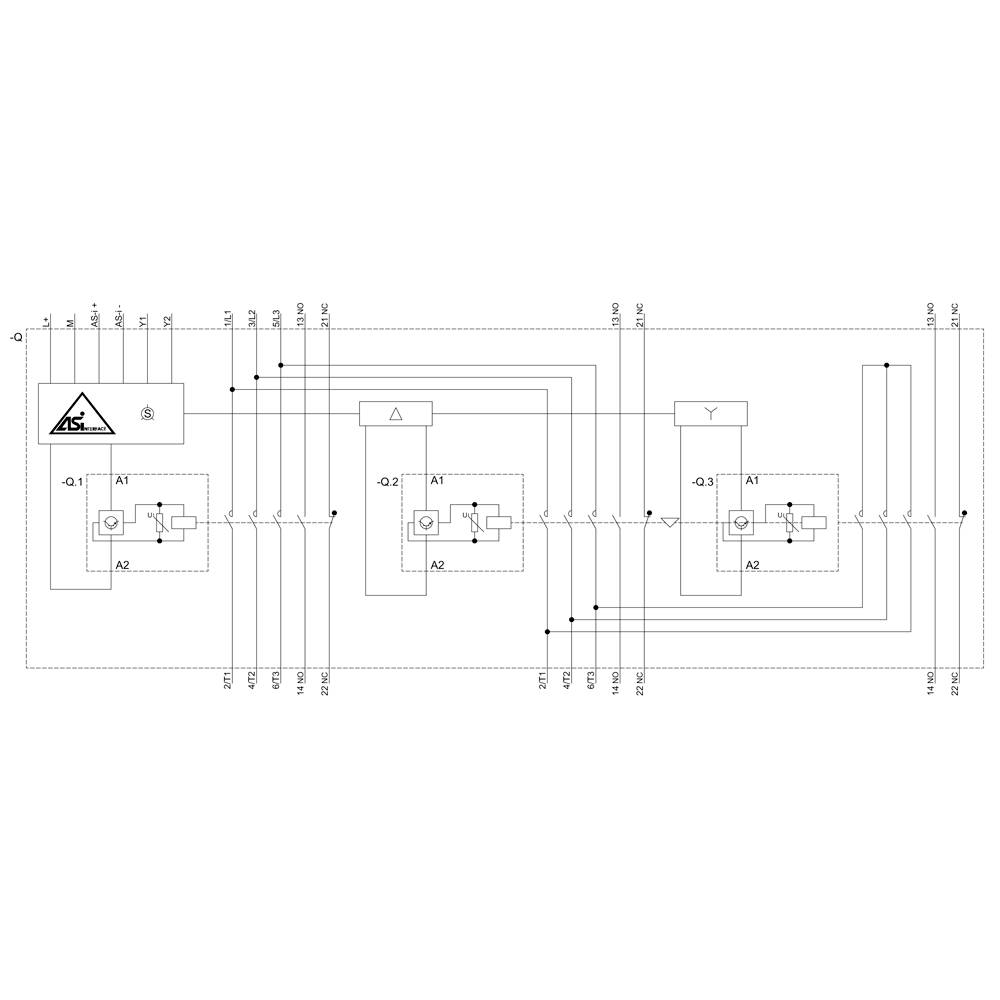

Električna shema sistema s stikali, releji in vodnimi povezavami. Označene so delta in zvezda konfiguracije.

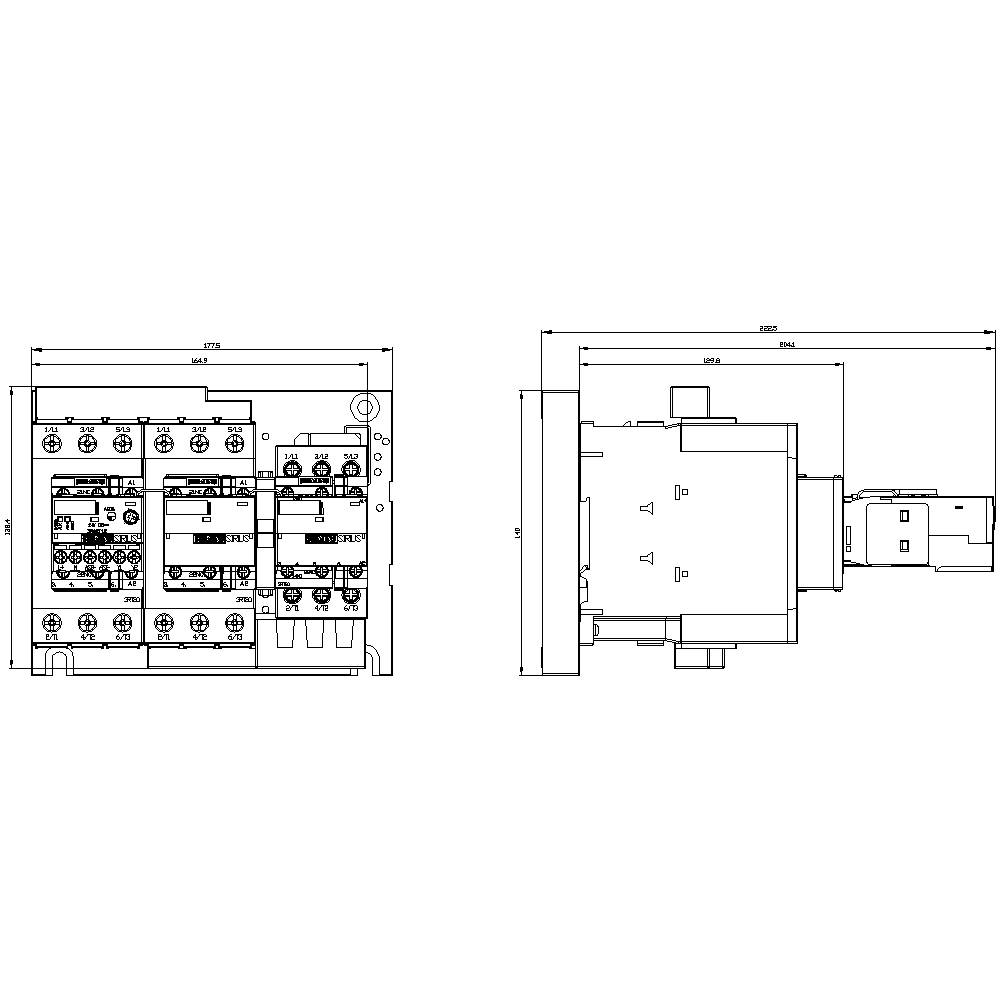

Tehnični načrt električnega stikala z merami, pogled od zgoraj levo in stranski pogled desno. Vsebuje podrobnosti priključkov.

1/5

Slika je simbolična

Vrsta izdelka

zvezdasto-trikotna kombinacija

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vijačni

Vrsta

3RA2434-8XH32-1NB3

Podatkovni list izdelka (PDF)

Dostava pon.,16.11.

Število

kos - zaloga Nemčija

Skupaj (1195,00 € / Kos)

1299,00 €

-8 %

1195,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Siemens 3RA2434-8XH32-1NB3 zvezdasto-trikotna kombinacija 3 zapiralo 690 V/AC Primerno za znamko (rele): Siemens 1 kos

Dodatne informacije

Tehnične specifikacije

Vrsta napetosti: AC / DC
Prerez prevodnika v trdi ali nasedli: 10 mm²
Prerez diriktorja je fino naseden: 35 mm²

Vrsta izdelka: zvezdasto-trikotna kombinacija

Vrsta: 3RA2434-8XH32-1NB3

Velikost: S2

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Preklopna napetost (maks.): 690 V/AC

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 177.5 mm

Višina: 142 mm

Globina: 223 mm

Mere: (Š x V x G) 177.5 x 142 x 223 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Star-delta contactor

: 22 kW

: 3

: 0

: 65 A

: IP20

: Screw connection

: AC/DC

: Other

UKCA: ni pomembno
