Siemens 3RA28151AW10 3RA2815-1AW10 pomožno stikalo zakasnitev izklopa 1 kos Časovni razpon: 0.05

'Siemens Sirius 3RA2815 stikalni aparat, 24-240V AC/DC, s petimi priključki, sivo ohišje.'

Slika je simbolična

Odprt električni razdelilnik z več vrstami električnih komponent in kablov, ki prikazuje zapletene krmilne sisteme.

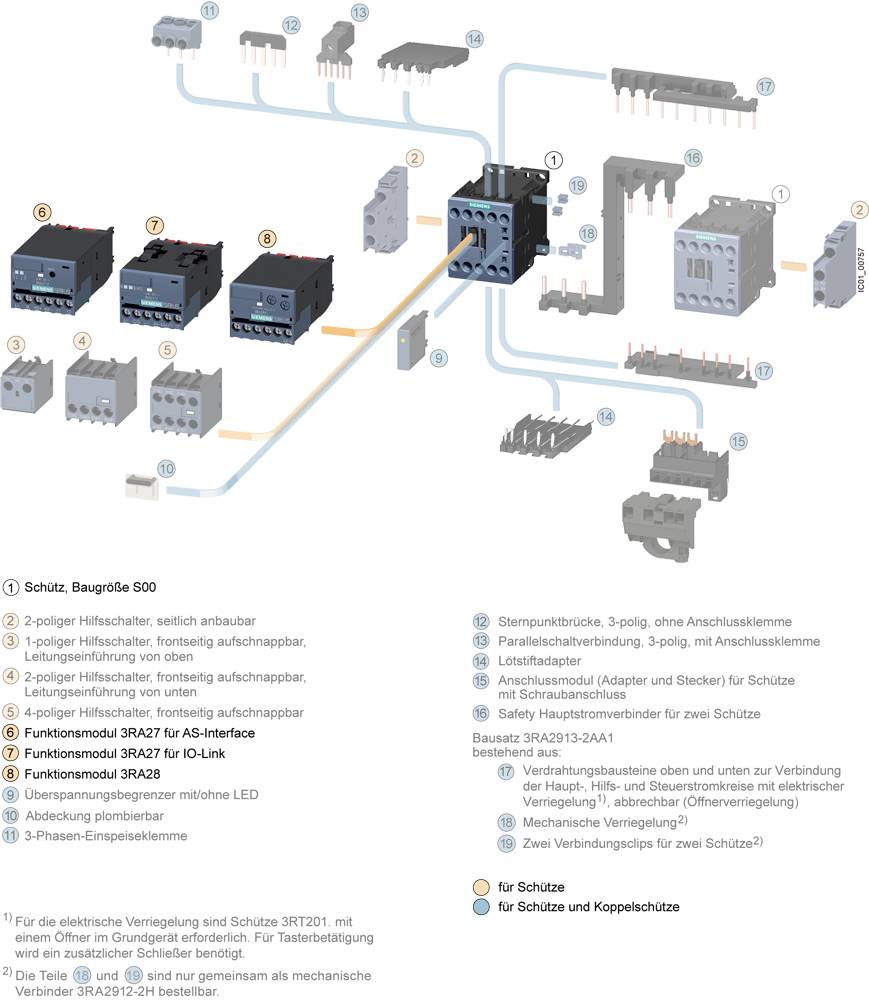

Diagram električnih stikalnih naprav s kontaktorji in dodatnimi moduli. Prikazuje povezave in številke delov za namestitev in delovanje.

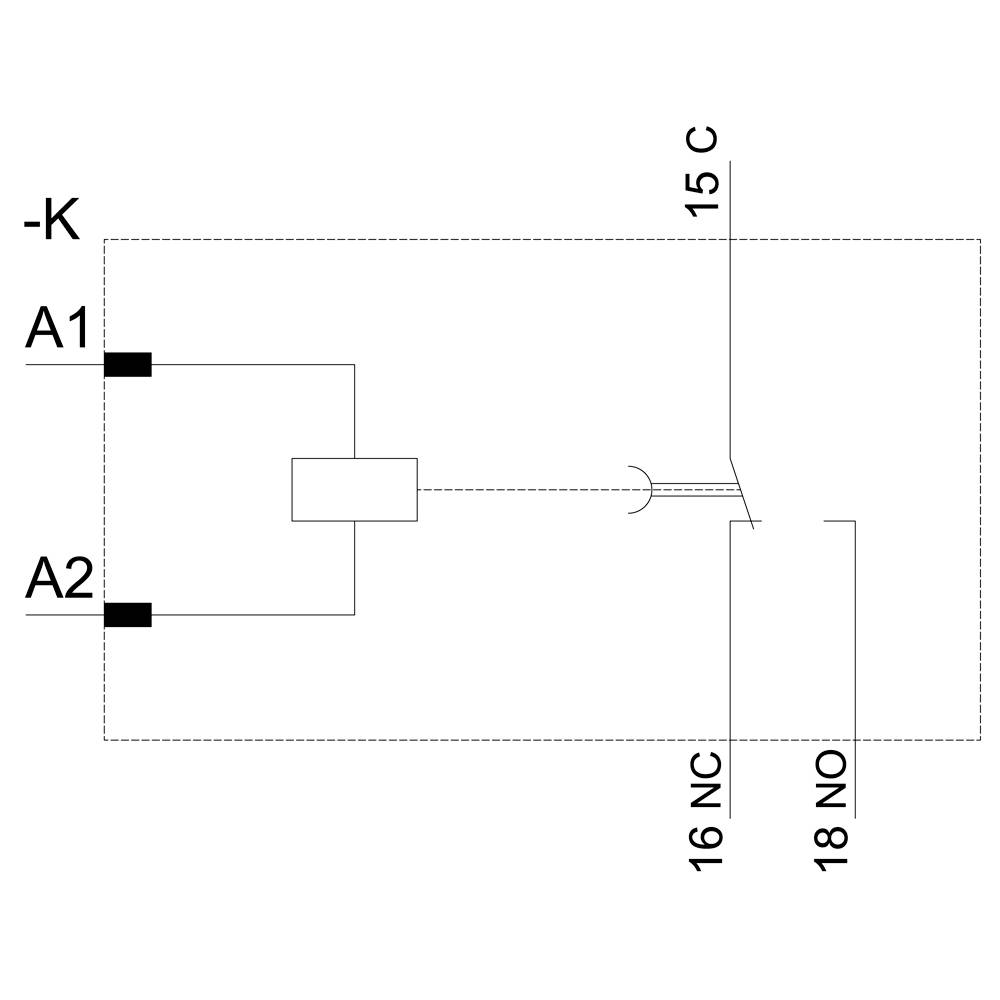

'Shematski prikaz releja. Levo dva priključka tuljave A1, A2. Desno preklopnik s kontakti 15 C, 16 NC, 18 NO.'

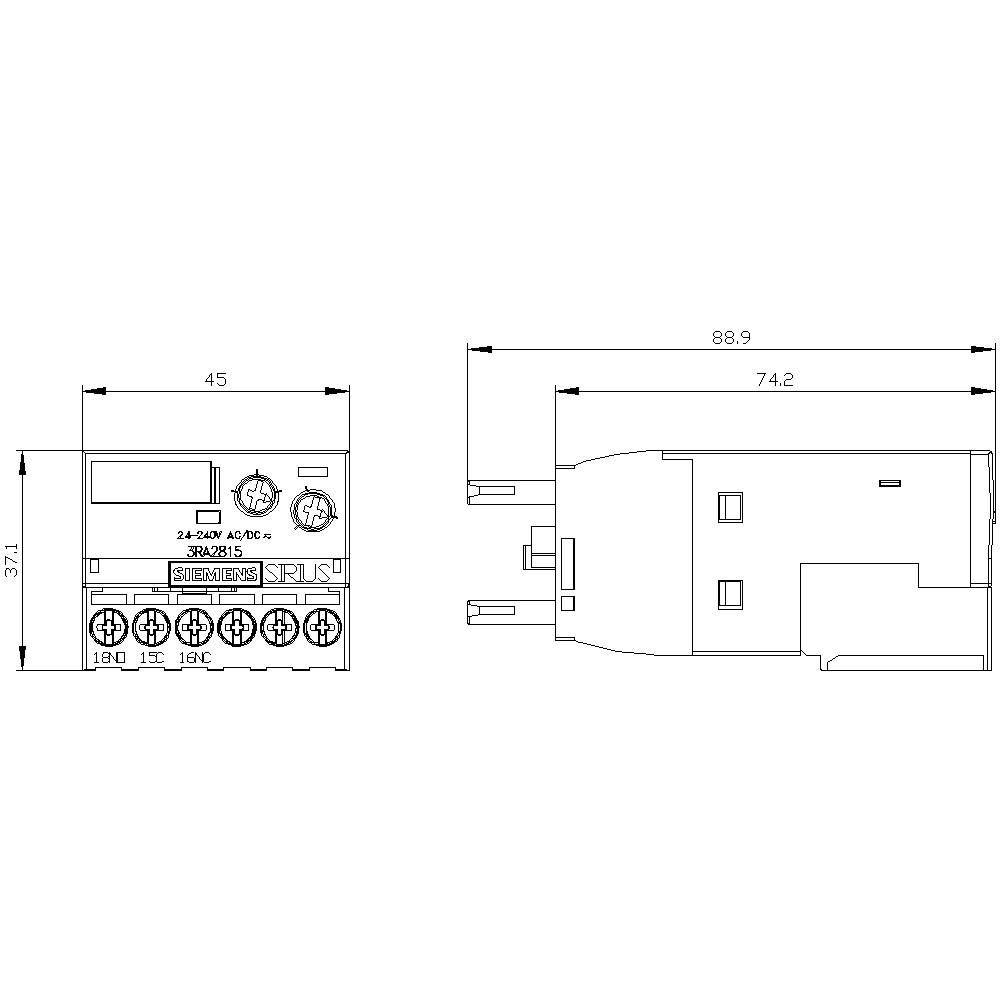

Tehnična risba električnega releja. Prikazuje različne mere, kot so 45 mm širina, 37,1 mm višina in 88,9 mm dolžina.

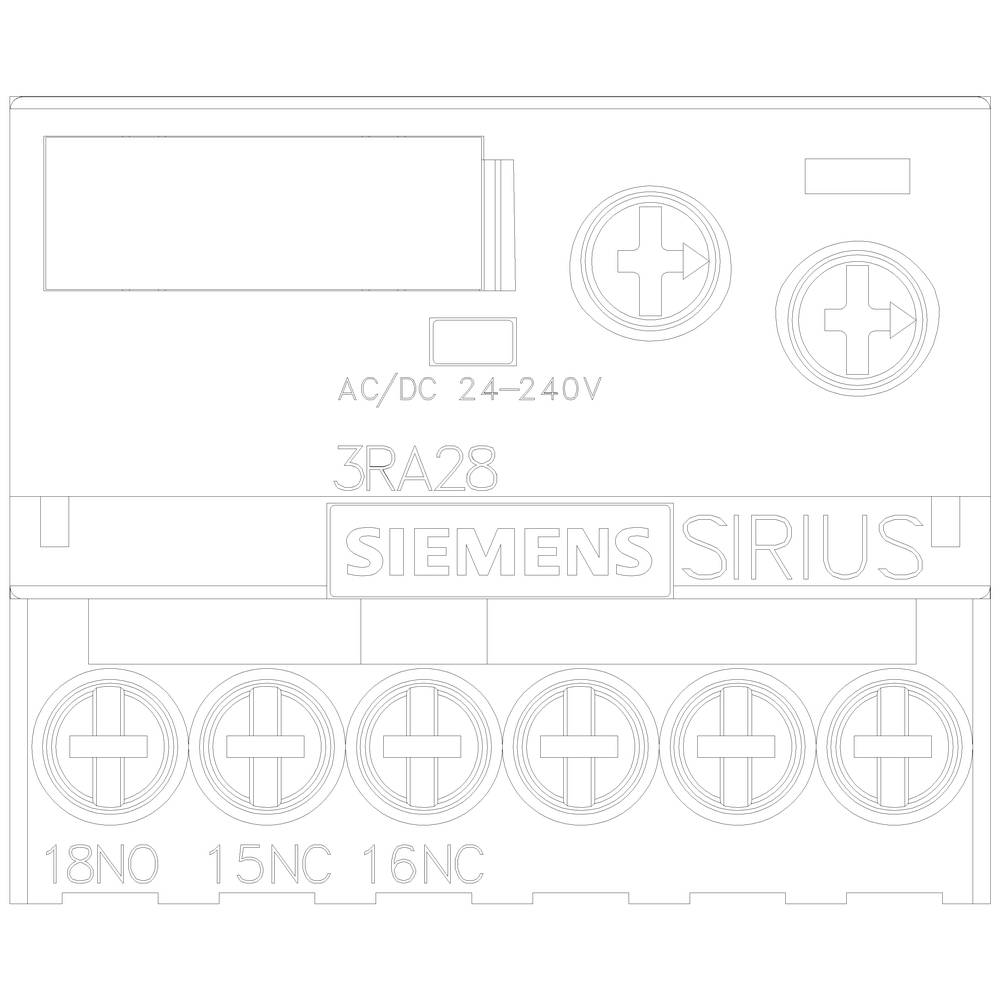

Stikalna naprava Siemens SIRIUS 3RA28, slika z električnimi priključki in napetostnim območjem 'AC/DC 24-240V'.

1/6

Slika je simbolična

Vrsta izdelka

pomožno stikalo

Izvedba

zakasnitev izklopa

Funkcije

zakasnjen izklop

Min. obratovalna napetost

24 V

Maks. obratovalna napetost

240 V

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (104,99 € / Kos)

104,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: pomožno stikalo

Vrsta: 3RA2815-1AW10

Izvedba: zakasnitev izklopa

Funkcije: zakasnjen izklop

Min. obratovalna napetost: 24 V

Maks. obratovalna napetost: 240 V

Obratovalna napetost: 24 - 240 V

Kontakt: 1 menjalo

Material kontakta: AgNi

Časovni razpon (min.): 0.05 s

Časovni okvir (maks.): 100 s

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

: IP20

Električna življenjska doba: 100.000

Mehanska življenjska doba: 10000000

Širina: 45 mm

Višina: 38 mm

Globina: 74 mm

Mere: (Š x V x G) 45 x 38 x 74 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Electronic

: 0

: 0

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746552 Siemens 3RA28151AW10 3RA2815-1AW10 pomožno stikalo zakasnitev izklopa 1 kos Časovni razpon: 0.05 - 100 s 1 menjalo

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746552 Siemens 3RA28151AW10 3RA2815-1AW10 pomožno stikalo zakasnitev izklopa 1 kos Časovni razpon: 0.05 - 100 s 1 menjalo

Opis

Elektronsko zakasnjeno pomožno stikalo, zakasnjeno za nazaj, brez kontrolnega signala Rele 1 zamenjava kontakta AC / DC 24 ... 240 V Časovni obseg 0,05 ... 100 s se lahko pritrdi na sprednji strani za kontaktorje 3RT2 S00-S2 Vijačni priključek Varistor za dušenje kontaktnih navitij integrirano SIRIUS 3RA28 elektronsko zakasnjeno pomožno stikalo za časovno zakasnjeno Preklapljanje naslednjih vezij za vgradnjo na kontaktorje 3RT2 in kontaktorske rele 3RH2. Elektronsko zakasnjena dodatna stikala omogočajo natančno nastavitev natančnosti s preklapljanjem časovnih intervalov in integrirano električno povezavo ter tovarniško integriran varistor (zaščitno vezje). Preprosto in brez orodja omogoča, da se brez dodatnih ožičenja uresničijo neodvisne časovne funkcije. S tem se bodo izognili napakam o napakah in zmanjšali stroške testiranja. S pritrditvijo na sprednjo stran naprave si prihranite prostor na DIN-profilu. Naprave se lahko uporabljajo po vsem svetu zaradi mednarodnih odobritev (npr. IEC, CCC, UL / CSA). Elektronsko zakasnjeni pomožni kontakti so na voljo za kontaktorje 3RT2 in pomožne kontakte 3RH2 v velikostih S00 do S3. Na voljo s prilagodljivim širokim napetostnim območjem AC / DC 24-240 V, izbirnimi izhodi 1 S + 1 O ali 1 W in v vijačni ali vzmetni povezavi. Kompleti ožičenja in zapiralni pokrov so na voljo za dodatna stikala z elektronsko zakasnitvijo. Releji SIRIUS - program za vse primere.

Besedilo je strojno prevedeno.
