Siemens 3RF3405-1BD04 polprevodniška zaščita 2 zapiralo 1 kos

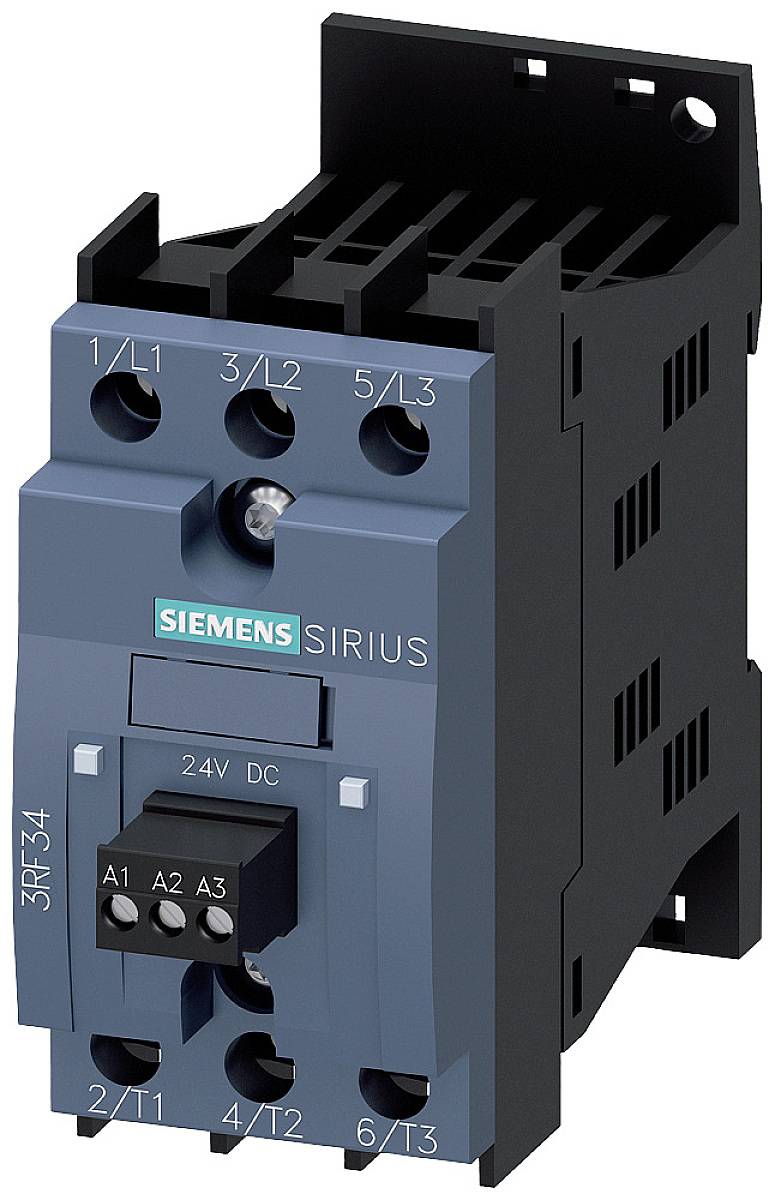

Moder Siemensov kontaktor z napisom 'SIRIUS' in modelno številko '3RF34', prikazuje priključke in napetost 24V DC.

Slika je simbolična

Odprta električna omara prikazuje urejeno razporeditev elektronskih komponent in kablov.

Električna shema elektronske komponente s šestimi diodami v dveh vzporednih vrstah. Povezave od 1/L1 do 6/Γ3 z A1+ do A3+.

Tehnični načrt stikala s sprednjim, stranskim in zgornjim pogledom, vključno z merami in električnimi priključki.

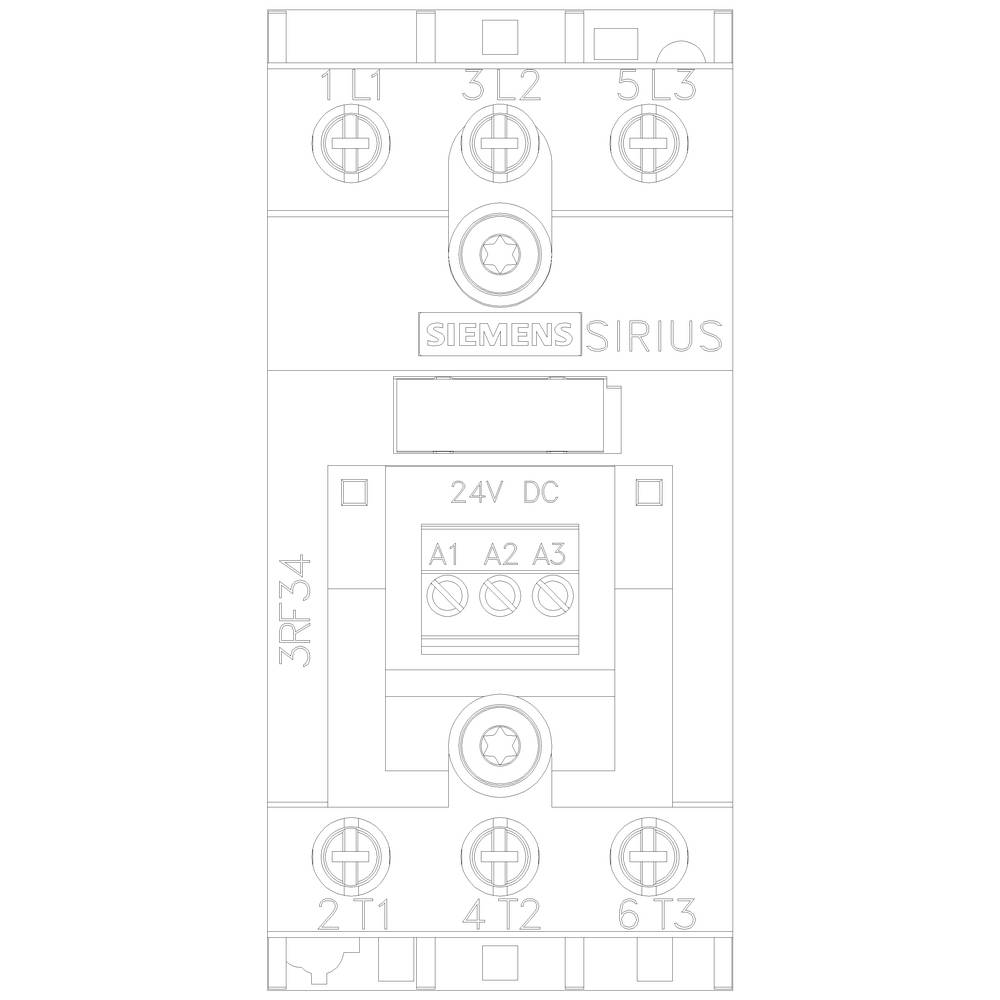

Tehnična risba Siemensovega SIRIUS kontaktorja. Prikazuje priključke in oznake za 24V DC z elementi A1, A2, A3.

1/5

Slika je simbolična

Vrsta izdelka

polprevodniška zaščita

Število polov

3-polni

Priključek

vijačni

Vrsta

3RF3405-1BD04

Kontakt

2 zapiralo

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

Število

kos - zaloga Nemčija

Skupaj (309,00 € / Kos)

309,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Tip napetosti: enosmerni prerez vodnika, enojni ali večverični: 6 mm² Prerez vodnika, fino ulezan: 10 mm²

Vrsta izdelka: polprevodniška zaščita

Vrsta: 3RF3405-1BD04

Število polov: 3-polni

Kontakt: 2 zapiralo

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 95 mm

Globina: 113.8 mm

Mere: (Š x V x G) 45 x 95 x 113.8 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 3

: TRUE

: 5.4 A

: DC

: 5.4 A

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742907 Siemens 3RF3405-1BD04 polprevodniška zaščita 2 zapiralo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742907 Siemens 3RF3405-1BD04 polprevodniška zaščita 2 zapiralo 1 kos

Opis

Solid State Contactor 3-fazni 3RF3 AC 53 / 5.4 A / 40 ° C 48-480 V / DC 24 V preklopni moment vijačnega tokokroga Vijačni priključek Stikalni vzvratni kontaktor SIRIUS 3RF34 Za pogonske motorje za pogosto obračanje, npr. B. pri ravnanju z materiali. Naprave se preklopijo brez obrabe in hrupa in so zato idealne za hrupno občutljiva področja (pisarne, bolnišnice). Vzvratni kontaktorji imajo vgrajeno ključavnico. Izjemno zanesljivi so tudi pri visokih stikalnih frekvencah. Ker je hladilno telo že integrirano, jih lahko uporabite neposredno v nadzorni omarici. Kompaktna zasnova prihrani prostor na DIN-tirnici. Naprave so odobrene po vsem svetu (npr. IEC in UL / CSA). Stabilni kontraktorji za vzvratno vožnjo so na voljo v dveh širinah za različne moči. Namenjeni so za delovanje AC ali DC in so opremljeni z vijačno povezavo. Pribor vključuje priključne module in adapterje ter identifikacijske oznake. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
